Как делать теплый пол электрический под плитку

Теплый электрический пол под плитку — это надежное и эффективное решение для комфортного обогрева помещений, особенно в ванных комнатах, кухнях и прихожих. Его популярность обусловлена простотой монтажа, долговечностью и возможностью точной регулировки температуры. Основные технологии включают нагревательные маты, кабели и термопленку, но именно кабельные системы и маты наиболее подходят под керамическую плитку благодаря высокой теплопроводности и устойчивости к влаге.

Система должна быть спроектирована с учетом площади помещения, типа напольного покрытия, наличия других источников отопления и желаемого уровня комфорта. Монтаж можно выполнить самостоятельно, но важно строго следовать инструкциям производителя и требованиям ПУЭ. Особое внимание уделяется гидроизоляции, выравниванию основания и тестированию системы до заливки стяжки или нанесения клея. Несоблюдение технологии может привести к перегреву, выходу из строя нагревательных элементов или даже короткому замыканию.

Выбор типа электрического теплого пола

Для обустройства теплого пола под плитку доступны три основные технологии: резистивный кабель, нагревательные маты и саморегулирующийся кабель. Наиболее распространены первые два варианта. Резистивный кабель — это двухжильный провод с равномерным теплоотделением по всей длине. Он укладывается змейкой на подготовленное основание и фиксируется монтажной лентой. Такой способ требует больше времени и точности, но позволяет адаптировать систему под любую конфигурацию помещения.
Нагревательные маты представляют собой ту же резистивную жилу, уже закрепленную на стекловолоконной сетке с шагом 10–15 см. Это значительно ускоряет монтаж, особенно на ровных поверхностях. Маты просто раскатываются по полу, разрезаются в местах поворотов (только сетка, не кабель!) и сразу фиксируются. Они идеально подходят для небольших помещений, таких как ванная или балкон.
Саморегулирующийся кабель — более технологичное и дорогое решение. Он изменяет мощность нагрева в зависимости от температуры окружающей среды, что снижает риск перегрева. Однако его применение под плитку ограничено из-за высокой стоимости и сложности монтажа.

Как рассчитать мощность системы

Мощность теплого пола выбирается в зависимости от назначения: как основной источник отопления или как дополнительный. Для вспомогательного обогрева достаточно 120–150 Вт/м², для основного — 160–200 Вт/м². При расчете учитывайте площадь свободного пола: под мебелью и сантехникой кабель не укладывают.
Используйте формулу:
Общая мощность = Полезная площадь × Мощность на 1 м²
Например, для ванной комнаты 4 м² с дополнительным обогревом: 4 × 140 = 560 Вт. Выбирайте комплект с запасом 10–15% на случай потерь тепла.

Подготовка основания: важнейший этап

Перед укладкой любого вида теплого пола основание должно быть чистым, ровным, сухим и прочным. Неровности свыше 3 мм на метр могут привести к повреждению кабеля или неравномерному нагреву. Если пол бетонный, его очищают от пыли, грязи и остатков старого покрытия. Затем выполняют выравнивающую стяжку или используют самовыравнивающиеся смеси.
Для деревянных полов требуется дополнительная подготовка: укладка влагостойкой фанеры или ДСП толщиной не менее 18 мм. Плитка на деревянное основание без усиления укладывать нельзя — со временем она потрескается.
Гидроизоляция особенно важна в ванных и на балконах. Используйте битумные мастики, полимерные мембраны или рулонные материалы. Обработайте стыки стен и пола, а также места вокруг труб. Гидроизоляция наносится после высыхания стяжки, но до укладки кабеля.

Теплоизоляция: когда она нужна?

Если теплый пол устраивается на первом этаже, над подвалом или неотапливаемым помещением, обязательно используйте теплоотражающий слой. Подойдут пенополистирол, экструдированный пенополистирол (XPS) или фольгированные подложки (например, пенофол). Это снизит теплопотери на 30–40% и повысит эффективность системы.
На межэтажных перекрытах теплоизоляция не обязательна, но рекомендуется для экономии энергии.

Монтаж нагревательного кабеля или мата

Начинайте монтаж с составления схемы укладки. Отметьте на полу расположение будущей мебели, сантехники и источников тепла. Кабель или маты не должны проходить под ними — это вызывает перегрев и преждевременный выход из строя.
Для кабеля используйте монтажную ленту, закрепленную через каждые 50–70 см. Укладывайте кабель змейкой, сохраняя одинаковое расстояние между витками. Не допускайте пересечений и скручивания. Конец холодного провода выводите к месту установки терморегулятора.

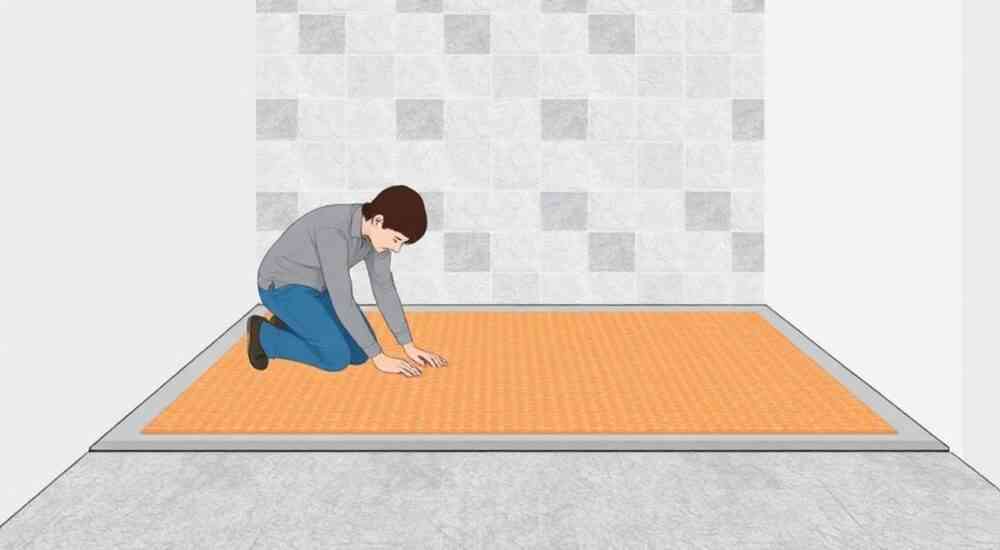

Нагревательные маты раскатываются с края комнаты, начиная от стены с термостатом. При необходимости мат можно разрезать по сетке, чтобы обойти препятствия, но сам кабель должен оставаться целым. Маты укладываются вплотную друг к другу, но не внахлест.

Фиксация и контроль шага укладки

Шаг укладки напрямую влияет на мощность и равномерность нагрева. Он рассчитывается заранее и должен строго соблюдаться. Для кабеля мощностью 150 Вт/м² шаг составляет около 12 см. Используйте разметочную ленту или маркер, чтобы контролировать расстояние.
После укладки проверьте сопротивление кабеля мультиметром. Оно должно соответствовать паспортным данным (погрешность до 10%). Это поможет выявить повреждения до заливки стяжки.

Установка терморегулятора и датчика температуры

Терморегулятор — «мозг» системы. Он отвечает за включение/выключение пола в зависимости от показаний датчика. Устанавливается на стене на высоте 90–120 см от пола, как обычный выключатель. Для него штробят отверстие под монтажную коробку.
От коробки к полу прокладывают штробу для гофрированной трубы диаметром 16–20 мм. Внутрь трубы помещают датчик температуры пола. Труба должна доходить до середины между двумя витками кабеля, на расстоянии 50–70 см от стены. Это обеспечит точные измерения.
Подключите кабель и датчик к терморегулятору согласно схеме. Перед подачей питания еще раз проверьте сопротивление. Заделайте штробы раствором.

Типы терморегуляторов

• Механические — простые, надежные, недорогие. Регулировка вручную, без программирования.
• Электронные — с цифровым дисплеем, точной настройкой температуры и таймером.
• Программируемые — позволяют задавать график работы (например, включать пол утром и вечером).
• Wi-Fi терморегуляторы — управляются через смартфон, интегрируются в «умный дом».

Заливка стяжки и укладка плитки

После монтажа кабеля и проверки его параметров можно приступать к заливке стяжки. Используйте специальную смесь для теплых полов — она более эластична и устойчива к температурным деформациям. Толщина стяжки — 3–5 см. Заливайте за один прием, чтобы избежать швов.
Если использовались нагревательные маты, можно укладывать плитку прямо на них, используя гибкий клей для теплых полов. В этом случае стяжка не требуется, что экономит время и высоту помещения.
Клей наносится зубчатым шпателем. Укладка плитки ведется стандартным способом. Швы затираются через 24–48 часов. Важно не повредить кабель при резке плитки — используйте направляющие и избегайте ударных инструментов рядом с местами укладки.

Выдержка перед включением

После укладки плитки система должна выстояться минимум 28 дней (для цементной стяжки) или 7 дней (для быстросохнущих смесей). Только после полного высыхания можно включать теплый пол.
Первый запуск проводите постепенно: включите систему на 30% мощности на 2 часа, затем выключите на 2 часа. Повторяйте в течение 2–3 дней, постепенно увеличивая время и температуру.

Проверка и ввод в эксплуатацию

Перед первым включением повторно измерьте сопротивление кабеля. Оно должно отличаться от первоначального не более чем на 10%. Также проверьте изоляцию — сопротивление между жилами и экраном должно быть не менее 1 МОм.
Включите систему через терморегулятор. Установите температуру 25–27 °C — этого достаточно для комфортного прогрева. Избегайте максимальных значений — это сокращает срок службы кабеля.
Работающая система не должна издавать треска или щелчков. Поверхность пола должна нагреваться равномерно. Через 24 часа снова проверьте параметры.

Техническое обслуживание

Электрический теплый пол практически не требует обслуживания. Раз в год проверяйте работу терморегулятора и датчика. При длительном простое (летом) можно отключать систему от сети. Не используйте абразивные чистящие средства — они могут повредить затирку и плитку.

Частые ошибки и как их избежать

• Укладка кабеля под мебелью — приводит к перегреву и выходу из строя. Всегда оставляйте свободное пространство.
• Неправильный шаг укладки — слишком частый или редкий шаг нарушает тепловой баланс. Используйте схему и разметку.
• Отсутствие датчика температуры — система работает «вслепую», что опасно для кабеля.
• Включение до высыхания стяжки — вызывает растрескивание и деформацию.
• Использование обычного клея вместо гибкого — при нагреве может отслаиваться.

Экспертное мнение

Современные электрические теплые полы под плитку — это сочетание комфорта, безопасности и энергоэффективности. Ключ к успеху — не только в выборе качественных материалов, но и в соблюдении технологии. Особенно важно правильно рассчитать нагрузку на электросеть. Система мощностью более 3 кВт требует отдельного автоматического выключателя и медного кабеля сечением не менее 2,5 мм².
Рекомендуется использовать системы с двойной изоляцией и заземленным экраном. Это повышает безопасность, особенно во влажных помещениях. Все соединения должны быть выполнены в герметичных муфтах, расположенных вне стяжки.
Проектируя систему, учитывайте возможность модернизации. Например, выбирайте терморегулятор с функцией контроля температуры воздуха — это позволит использовать пол как основной источник отопления в межсезонье.

Вопросы и ответы

Заключение

Монтаж электрического теплого пола под плитку — задача, выполнимая даже без профессионального опыта, при условии тщательной подготовки и соблюдения технологии. От выбора системы до финишной укладки плитки каждый этап влияет на безопасность, эффективность и срок службы. Главное — не торопиться, делать все последовательно и использовать качественные материалы.

• Выбирайте нагревательные маты для простоты монтажа под плитку.
• Обязательно устанавливайте терморегулятор и датчик температуры.
• Не укладывайте кабель под мебелью и сантехникой.
• Ждите полного высыхания стяжки перед первым включением.
• Используйте гибкий плиточный клей и соблюдайте температурный режим.
