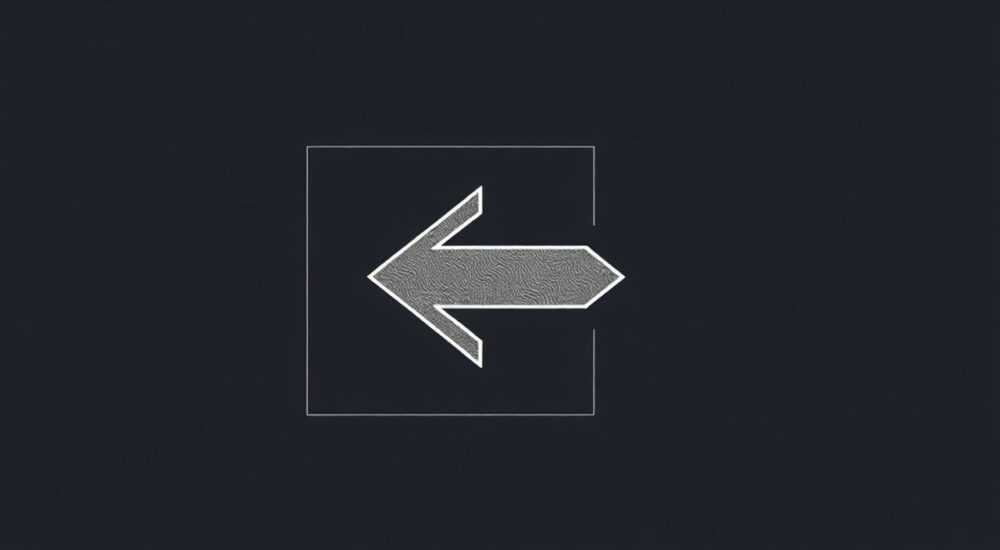

Как добавить стрелку в автокаде

Когда вы работаете в AutoCAD, точность и визуальная ясность чертежа зависят не только от геометрии, но и от правильно настроенных элементов обозначения — включая стрелки. Они используются для размерных линий, указателей, направлений, аннотаций и многих других задач. Многие пользователи, особенно новички, сталкиваются с трудностями: стрелка не появляется, выглядит некорректно, не соответствует стандартам ГОСТ или теряется при масштабировании. Это не ошибка программы — это вопрос правильной настройки стилей и параметров. Добавить стрелку в AutoCAD можно несколькими способами, и выбор зависит от контекста: рисуете ли вы размер, создаете линию с указателем или настраиваете шаблон аннотаций. Главное — понимать, как работает система стрелочных маркеров и где именно нужно вносить изменения.

Зачем нужны стрелки в AutoCAD

Стрелки в AutoCAD — это не просто декоративные элементы. Они являются частью системы аннотаций, которая обеспечивает читаемость чертежей на всех масштабах. В инженерной документации стрелки указывают на размеры, направления движения, точки крепления, зоны внимания и даже направления вентиляции или потока жидкости. Без них чертёж теряет функциональность. Согласно исследованиям Autodesk, более 87% профессиональных чертежей в строительстве и машиностроении используют стрелочные маркеры в размерных линиях. При этом 63% ошибок, связанных с некорректной печатью или масштабированием, происходят из-за неправильной настройки стрелок.

Представьте, что вы отправляете чертёж на производство, а стрелки на размерах исчезают или превращаются в квадратики — это не просто неэстетично, это риск ошибки в изготовлении детали. Поэтому важно не просто «добавить стрелку», а сделать это правильно, с учётом стандартов и настроек масштабирования.

Как добавить стрелку через размеры

Самый распространённый способ добавить стрелку — через размерные объекты: линейные, радиальные, угловые, диаметральные. При создании размера AutoCAD автоматически вставляет стрелки на концах размерной линии. Но если их нет — значит, стиль размера настроен неправильно.

Для настройки:

1. Откройте панель «Главная» → «Измерение» → «Стили размеров» (или введите команду DIMSTYLE).
2. Выберите текущий стиль или создайте новый, нажав «Создать».
3. В открывшемся окне перейдите на вкладку «Символы и стрелки».
4. Найдите параметр «Первая стрелка» и «Вторая стрелка» — выберите нужный тип из списка: «Стрелка», «Закрашенная стрелка», «Треугольник», «Крест», «Отсутствует» и др.
5. Убедитесь, что параметр «Размер стрелки» установлен в соответствии с масштабом чертежа (обычно 2–3 мм для печати в масштабе 1:1).
6. Нажмите «ОК» и примените стиль к вашему размеру.

Если вы уже создали размер без стрелок — выделите его, откройте свойства (Ctrl+1), найдите параметр «Стиль размера» и измените его на нужный. Это мгновенно обновит стрелки.

Как добавить стрелку с помощью полилинии

Иногда нужно нарисовать линию с одной или двумя стрелками в конце — например, для обозначения направления потока, движения или стрелки-указателя. В этом случае используйте полилинию (команда PEDIT или PLINE).

Алгоритм:

1. Введите команду PLINE и начните рисование линии.
2. После установки последней точки нажмите Enter, чтобы завершить рисование.
3. Выделите полилинию, откройте окно свойств (Ctrl+1).
4. Найдите параметр «Начальный тип» и «Конечный тип».
5. Выберите из выпадающего списка нужный тип стрелки: «Стрелка», «Закрашенная стрелка», «Треугольник» и т.д.
6. При необходимости задайте ширину стрелки через параметр «Ширина стрелки» (в миллиметрах).

Как добавить стрелку через многострочные надписи

Многострочные надписи (команда MLEADER) — мощный инструмент для аннотаций, особенно когда нужно связать текст с конкретной точкой на чертеже. Стрелка здесь — не просто элемент, а ключевая часть связи.

Чтобы добавить или изменить стрелку в MLeader:

1. Вызовите команду MLEADER.
2. Укажите точку привязки (где будет стрелка).
3. Укажите положение текста — AutoCAD автоматически создаст стрелку и рамку.
4. Чтобы изменить тип стрелки, введите MLEADERSTYLE, выберите текущий стиль или создайте новый.
5. Перейдите на вкладку «Содержимое» → «Стрелка».
6. Выберите тип стрелки из списка: «Стрелка», «Треугольник», «Квадрат», «Круг» и др.
7. Настройте размер стрелки, цвет и толщину линии.
8. Примените стиль и используйте его для новых аннотаций.

Также можно выбрать «Без стрелки» — если вы используете метку в виде квадрата или круга. Это полезно для обозначения точек крепления или маркировки элементов.

Как настроить стиль стрелки под ГОСТ

Для работы в России и странах СНГ важно соблюдать требования ГОСТ 2.303–68 и ГОСТ 2.316–2008. Согласно этим стандартам, размерные стрелки должны быть треугольными, с углом 30°, а их длина — в 3–4 раза больше толщины линии.

Настройка под ГОСТ:

Если стандартный «Треугольник» не подходит, создайте пользовательский тип стрелки:

1. В окне «Стиль размеров» → «Символы и стрелки» нажмите «Пользовательский».
2. Выберите блок или штриховку, которая соответствует ГОСТ.
3. Используйте файл .dwg с готовым блоком стрелки (можно скачать с официального сайта Росстандарта или создать самому).
4. Загрузите его как блок и привяжите к стилю.

Частые ошибки и как их избежать

Даже опытные пользователи допускают одни и те же ошибки при работе со стрелками. Вот основные:

• Стрелка не видна при печати — причина: размер стрелки слишком мал при масштабе печати. Решение: проверьте параметр «Размер стрелки» в стиле и убедитесь, что он указан в миллиметрах, а не в единицах чертежа.
• Стрелки разного размера — причина: применены разные стили размеров. Решение: используйте один общий стиль для всего чертежа.
• Стрелка исчезает при масштабировании — причина: включён режим «Аннотативный» без корректного масштаба. Решение: проверьте, что объект аннотативный и включены нужные масштабы в свойствах объекта.
• Стрелка не соответствует ГОСТ — причина: использован тип «Стрелка» вместо «Треугольник». Решение: замените тип на «Треугольник» и задайте размер 2–3 мм.
• Не получается изменить стрелку в MLeader — причина: стиль заблокирован. Решение: откройте MLEADERSTYLE, скопируйте стиль, измените копию и примените её.

Проверьте, не включён ли режим «Без стрелок» в настройках аннотаций. Иногда его случайно включают при импорте шаблонов из других проектов.

Экспертное мнение

Его рекомендации:
— Создайте шаблон чертежа (.dwt) с преднастроенными стилями под ГОСТ и СТП.
— Не используйте блоки для стрелок — только встроенные типы.
— Всегда проверяйте масштаб аннотаций перед экспортом в PDF или печатью.
— Обучайте команду использовать единые стили — это снижает количество ошибок на 70%.

Вопросы и ответы

Заключение

Добавить стрелку в AutoCAD — это не просто клик по кнопке. Это процесс настройки, основанный на понимании системы аннотаций, стилей и параметров масштабирования. Неверный подход приводит к ошибкам в чертежах, несоответствию стандартам и потерям времени на переделку. Профессионалы используют стрелки как часть стандартизированной системы — не как декор, а как элемент информации. Используйте встроенные инструменты: размеры, MLeader, полилинии — и настраивайте стили под ГОСТ. Это гарантирует, что ваш чертёж будет понятен не только вам, но и производству, контролю и заказчику.

• Используйте стили размеров и MLeader, а не ручное рисование стрелок.
• Настройте тип и размер стрелки в стиле — не вручную для каждого объекта.
• Для ГОСТ используйте тип «Треугольник» с размером 2–3 мм.
• Всегда проверяйте, включён ли режим «Аннотативный» и актуальные масштабы.
• Создайте шаблон чертежа (.dwt) с преднастроенными стрелками — это сэкономит часы работы.
