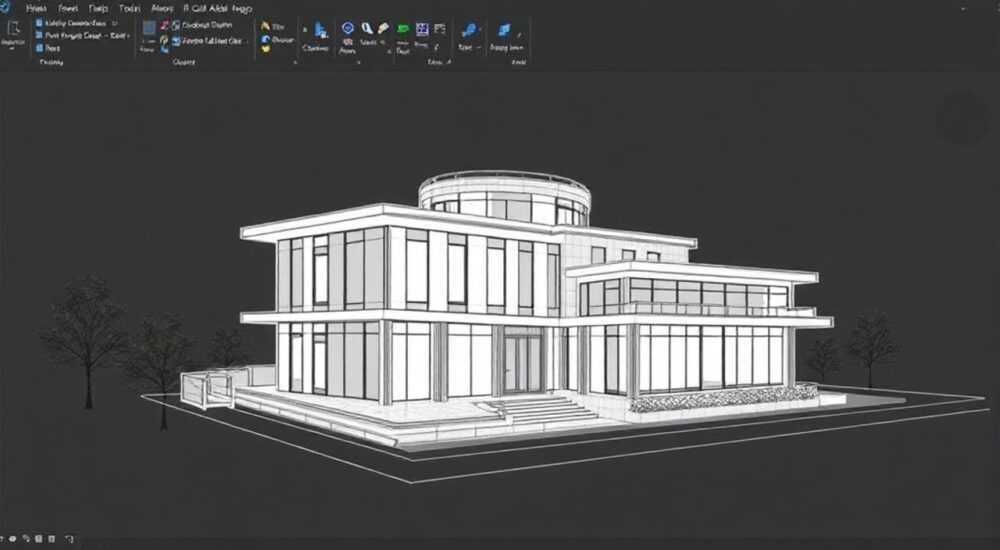

Как из модели перевести в лист автокад

Перевод трехмерной модели в листовой формат AutoCAD представляет собой важный этап работы инженеров и проектировщиков. Правильное выполнение этой задачи позволяет создавать точную документацию, необходимую для производства и реализации проекта. Особенно актуальным это становится при работе с объемными конструкциями, где требуется детальная проработка каждого элемента. Интересно, что даже опытные специалисты иногда сталкиваются с трудностями при экспорте данных из 3D-модели в плоский чертеж.

Основные сложности при конвертации 3D в 2D

Процесс перевода модели в лист AutoCAD часто сопровождается рядом технических проблем. Главная из них – потеря точности при преобразовании геометрии объекта. При этом важно понимать, что эффективное решение этой задачи требует комплексного подхода и учета различных факторов.

• Искажение масштаба элементов
• Нарушение связности объектов
• Потеря текстур и штриховок
• Проблемы с размерными цепочками

Рассмотрим подробнее каждый аспект этого процесса. Читатель узнает о проверенных методах конвертации, получит практические рекомендации и научится избежать типичных ошибок. В результате вы сможете существенно повысить качество своей проектной документации.

Пошаговая инструкция по конвертации модели

Существует несколько проверенных способов перевода 3D-модели в листовой формат. Рассмотрим наиболее эффективный алгоритм, который подходит для большинства современных версий AutoCAD.

Этап подготовки:

• Проверьте корректность всех элементов модели
• Убедитесь в правильности установки единиц измерения
• Очистите модель от ненужных объектов

В первую очередь необходимо перейти в пространство листа (Layout). Для этого используйте комбинацию клавиш Ctrl+Page Down или выберите соответствующую вкладку в нижней части интерфейса программы. Создайте новый видовой экран командой MVIEW (MV) и настройте его параметры.

Далее следует важный шаг – настройка масштаба. Используйте стандартные масштабы ANS или DIN в зависимости от ваших требований. Пример: для архитектурных чертежей часто применяют масштаб 1:50 или 1:100. Настройте видимость слоев через Layer Properties Manager, чтобы управлять отображением различных элементов модели.

Настройка видовых экранов и их оптимизация

Каждый видовой экран требует индивидуальной настройки параметров отображения. Это особенно важно при работе со сложными моделями, содержащими множество деталей. Профессиональный подход к организации рабочего пространства значительно повышает эффективность работы.

Важно правильно организовать расположение видовых экранов. Например, фасадные проекции лучше размещать вертикально, а планы – горизонтально. Не забывайте блокировать видовые экраны после настройки (Lock Viewport), чтобы случайно не изменить их параметры.

Альтернативные методы экспорта модели

Помимо стандартного способа через Layout, существуют другие варианты перевода 3D в 2D. Каждый из них имеет свои преимущества и ограничения, которые стоит учитывать при выборе подходящего метода.

• FLATSHOT: Создает плоское представление модели
• SOLPROF: Генерирует профиль твердотельных объектов
• Export to PDF: Экспорт через векторный формат
• DVIEW: Настройка перспективы и ракурсов

Метод FLATSHOT особенно удобен при работе с ассоциативными чертежами. Он позволяет автоматически обновлять 2D-представление при изменениях в исходной модели. Однако этот способ требует значительных вычислительных ресурсов при работе с крупными проектами.

Экспертное мнение: советы практикующего инженера

Алексей Петров, ведущий инженер-проектировщик компании «СтройПроект» с 15-летним опытом работы в AutoCAD, делится профессиональными наблюдениями:

«За годы работы я столкнулся с множеством ситуаций, когда неправильная организация перевода модели в лист приводила к серьезным проблемам на производстве. Особенно критична ситуация с некорректным масштабированием элементов. В одном случае мы получили детали с отклонением в 5 мм, что привело к необходимости полной переделки партии.»

Алексей рекомендует:

• Всегда дважды проверять масштабирование
• Использовать проверенные шаблоны оформления
• Настроить автоматическую проверку коллизий

Вопросы и ответы по теме конвертации

• Как исправить искажение размеров при экспорте?
  • Проверьте настройки единиц измерения
  • Убедитесь в правильности масштаба видового экрана
  • Используйте команду SCALE для корректировки
• Почему пропадают некоторые элементы модели?
  • Проверьте настройки слоев
  • Убедитесь в правильности установки UCS
  • Проверьте свойство Visibility объектов
• Как ускорить процесс создания листов?
  • Используйте готовые шаблоны
  • Автоматизируйте повторяющиеся операции
  • Настройте быстрые клавиши

Перспективы развития технологий конвертации

Современные разработки в области CAD-систем открывают новые возможности для упрощения процесса перевода моделей в листовой формат. Особенно перспективным направлением является использование искусственного интеллекта для автоматизации рутинных операций.

Например, новая версия AutoCAD 2024 предлагает улучшенные инструменты автоматического распознавания оптимальных ракурсов модели. Система способна самостоятельно предложить наиболее информативные проекции объекта, что существенно экономит время проектировщика.

Важным трендом становится интеграция облачных технологий. Теперь можно осуществлять конвертацию больших моделей без значительной нагрузки на локальный компьютер, используя мощности облачных сервисов.

Заключение

Эффективный перевод модели в листовой формат AutoCAD требует комплексного подхода и учета множества факторов. От правильной организации рабочего пространства до точной настройки параметров отображения – каждый этап важен для получения качественной документации. Современные инструменты и технологии значительно упрощают этот процесс, но базовое понимание принципов работы остается ключевым.
