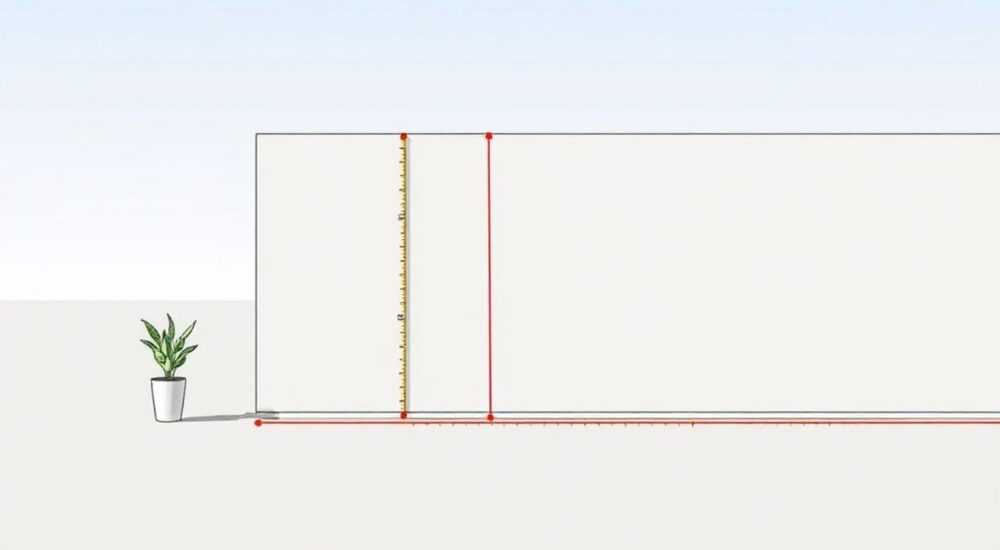

Как измерить угол в скетчапе

В SketchUp, как и в любом профессиональном инструменте 3D-моделирования, точность измерения углов — это фундамент, на котором строится качество проекта. Неверно заданный угол может привести к смещению конструкций, ошибкам в раскрое материалов, сбоям в экспорте в другие программы или даже к невозможности сборки физической модели. Многие пользователи, особенно новички, полагаются на визуальную оценку, что ведёт к накоплению погрешностей. Однако SketchUp предоставляет мощные, но не всегда очевидные инструменты для измерения и контроля углов — от простого транспортира до точных числовых вводов и динамических подсказок. Понимание этих возможностей позволяет не просто «рисовать», а проектировать с инженерной точностью.

Что такое измерение угла в SketchUp и зачем оно нужно

Измерение угла в SketchUp — это не просто получение числового значения между двумя линиями или плоскостями. Это процесс контроля геометрической целостности модели. В архитектуре, дизайне интерьеров и инженерии даже отклонение в 1–2 градуса может привести к тому, что детали не состыкуются, стыки будут неплотными, а сборка — невозможной без доработок. SketchUp не является CAD-системой с жёсткой параметрической привязкой, но его гибкость не исключает точности — она требует осознанного использования инструментов.

Представьте, что вы проектируете лестницу с наклоном 35 градусов. Если вы «на глаз» проведёте линию, реальный угол может оказаться 38 или 32. При печати на 3D-принтере или раскрое ДСП это приведёт к необходимости переработки. Измерение угла — это гарантия, что ваша цифровая модель точно отражает физическую реальность.

Это особенно важно при работе с экспортом в форматы для CNC-станков, 3D-печати или BIM-систем (например, Revit или ArchiCAD). В этих системах углы жёстко привязаны к параметрам, и любое расхождение в SketchUp может привести к ошибке при импорте. Точное измерение — это не опция, а обязательный этап качественного проектирования.

Инструменты для измерения углов в SketchUp

SketchUp предлагает несколько способов измерять углы, каждый из которых подходит для разных сценариев. Основной инструмент — Транспортир (Protractor), но существуют и вспомогательные методы.

• Транспортир (Protractor) — стандартный инструмент, доступный в панели инструментов или через меню Инструменты → Транспортир. Он позволяет измерять угол между двумя линиями, плоскостями или гранями. Активируется кликом по вершине угла, затем по двум лучам.
• Инструмент «Измерение» (Tape Measure) — хотя предназначен для длины, он может косвенно помочь: если вы измерите две стороны угла и используете тригонометрию, можно вычислить угол вручную. Не рекомендуется для повседневного использования, но полезен при отладке сложных геометрий.
• Состояние в нижнем правом углу экрана — при активном транспортире SketchUp динамически показывает текущий угол в режиме реального времени. Это ключевой визуальный индикатор.
• Контекстное меню и ввод значений — после установки транспортира можно ввести точное значение угла, и SketchUp автоматически повернёт одну из сторон к нужному положению.
• Расширения и плагины — например, Angle Measurer или Protractor Plus позволяют измерять углы между несвязанными линиями, сохранять измерения и экспортировать их в таблицы.

Также стоит отметить, что SketchUp поддерживает измерение углов в трёхмерном пространстве — между плоскостями, а не только между линиями на одной плоскости. Это критично при работе с кровлями, фасадами и сложными структурами.

Пошаговое измерение угла: от начала до результата

Чтобы точно измерить угол в SketchUp, следуйте этой проверенной последовательности:

1. Активируйте инструмент Транспортир. Найдите его на панели инструментов (иконка в виде полукруга с линией) или нажмите клавишу P.
2. Кликните по вершине угла. Это должна быть точка, где сходятся две линии или грани. Убедитесь, что вы не кликаете по середине линии — иначе инструмент не распознает угол.
3. Перетащите курсор по первой стороне угла. Появится синяя линия-направление. Кликните ещё раз, чтобы зафиксировать первую сторону.
4. Перетащите курсор по второй стороне угла. В нижнем правом углу экрана появится динамическое значение угла в градусах. Оно обновляется в реальном времени.
5. Зафиксируйте измерение. Кликните второй раз по второй стороне — инструмент останется активным, но теперь вы видите точное значение.
6. Для точной настройки: введите нужное значение (например, 45) и нажмите Enter. SketchUp автоматически повернёт вторую сторону к указанному углу.

Как измерить угол между плоскостями

Измерение между плоскостями (например, между двумя поверхностями крыши) требует немного другого подхода:

1. Активируйте транспортир.
2. Кликните по ребру, где сходятся две плоскости — это будет вершина угла.
3. Кликните на первую плоскость (не на линию, а на её поверхность).
4. Кликните на вторую плоскость.
5. SketchUp покажет двугранный угол между ними — например, 120° для двускатной крыши.

Частые ошибки при измерении углов и как их избежать

Даже опытные пользователи допускают типичные ошибки, которые приводят к неточностям. Вот основные из них:

• Клик по середине линии вместо вершины — SketchUp не распознаёт угол, если вы не кликнули именно в точке пересечения. Решение: включите «Привязку к точкам» (View → Edge Style → Points).
• Игнорирование ориентации — угол может измеряться как внутренний или внешний. SketchUp всегда показывает меньший угол (до 180°). Если вам нужен внешний (например, 270°), измерьте его как 90° и вычтите из 360°.
• Неактивная привязка к геометрии — если вы работаете с несвязанными линиями, SketchUp может не «видеть» их как стороны угла. Используйте Ctrl+Shift+Click для принудительной привязки.
• Измерение в неправильной плоскости — если вы работаете в 3D, убедитесь, что транспортир находится в той же плоскости, что и угол. Переключайтесь между видами (Top, Front, Side), чтобы избежать искажений.
• Неправильный ввод значения — вводите только число без символа «°». Ввод «45°» вызовет ошибку. Только цифры.

Как проверить, правильно ли измерен угол

После измерения примените следующую проверку:

1. Выделите обе стороны угла.
2. Щёлкните правой кнопкой → Создать группу.
3. Используйте инструмент Измерение, чтобы проверить длины сторон.
4. Примените тригонометрическую формулу: tg(α) = противолежащий / прилежащий.
5. Сравните результат с тем, что показал транспортир.

Если расхождение больше 0.5° — перепроверьте точки привязки.

Продвинутые методы: точные углы, динамические измерения и скрипты

Для профессионального использования SketchUp недостаточно просто измерять — нужно управлять углами как параметрами.

Использование динамических компонентов

Вы можете создать динамический компонент, в котором угол является управляемым параметром. Например, для кронштейна с изменяемым наклоном:

1. Создайте базовую форму.
2. Щёлкните правой кнопкой → Создать динамический компонент.
3. В открывшемся окне добавьте параметр Угол с типом «Угол».
4. Привяжите его к вращению одной из сторон через выражение angle = 30.deg.
5. Теперь вы можете менять угол в инспекторе компонента — и он будет пересчитываться автоматически.

Использование Ruby-скриптов

Для автоматизации можно написать простой скрипт на Ruby, который измеряет углы между несколькими гранями и выводит результат в окно сообщений. Пример:

«`ruby
model = Sketchup.active_model
entities = model.active_entities
selection = model.selection

if selection.length == 2
edge1 = selection[0]
edge2 = selection[1]
if edge1.is_a?(Sketchup::Edge) && edge2.is_a?(Sketchup::Edge)
angle = edge1.line.angle(edge2.line)
UI.messagebox(«Угол между линиями: #{angle*180/Math::PI}°»)
end
end
«`

Такие скрипты особенно полезны при массовом проектировании одинаковых элементов — например, стоек для перил.

Измерение с помощью плагина Angle Measurer

Плагин Angle Measurer (доступен в SketchUp Extension Warehouse) позволяет:

— Измерять углы между несвязанными линиями;
— Сохранять измерения в таблицу;
— Экспортировать в CSV для анализа;
— Задавать предельные отклонения и получать предупреждения.

Экспертное мнение: как профессионалы работают с углами

Екатерина работает с историческими реконструкциями, где точность до 0.1° критична. Она использует комбинацию из трёх методов:

1. Транспортир для первичного замера.
2. Ввод точного значения через клавиатуру.
3. Проверку через динамические компоненты с привязкой к параметрам.

Она также рекомендует использовать цветовую маркировку: все углы, измеренные и подтверждённые, выделяются зелёным, а те, что ещё не проверены — жёлтым. Это создаёт визуальный контрольный список.

Ещё один приём — создание «шаблона угла»: вы делаете один идеальный угол, сохраняете его как компонент, и копируете его везде, где нужно. Это исключает человеческий фактор.

Вопросы и ответы

Заключение

Измерение угла в SketchUp — это не вспомогательная функция, а основа точного проектирования. Неважно, проектируете ли вы мебель, здание или архитектурный элемент — каждый угол должен быть контролируемым. Использование транспортира с ручным вводом значений, проверка через привязку к геометрии и применение динамических компонентов превращают SketchUp из простого редактора в мощный инструмент инженерного проектирования.

Не полагайтесь на визуальную оценку. Даже если вы «видите», что угол правильный — измерьте его. Это занимает 5 секунд, но экономит часы переделок.

• Используйте инструмент «Транспортир» для измерения углов — это стандарт и рекомендация Autodesk.
• Всегда вводите значение угла вручную через клавиатуру, чтобы избежать погрешностей.
• Проверяйте углы после каждого изменения геометрии — SketchUp не сохраняет их автоматически.
• Для массовой работы используйте динамические компоненты и плагины, такие как Angle Measurer.
• Помните: 1° ошибки — это потенциальная ошибка сборки. Точность — это экономия времени и денег.
