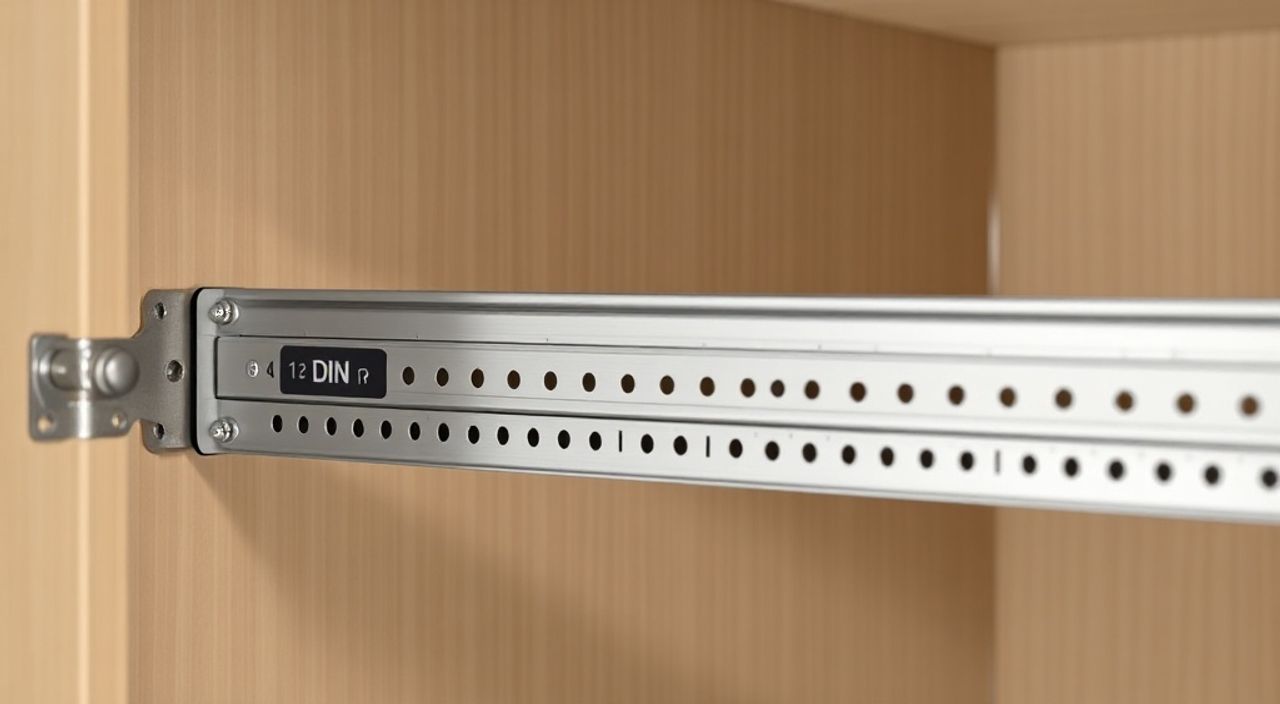

Как крепить дин рейку в шкафу

Установка дин-рейки в шкафу — важный этап при монтаже электрощита, особенно если речь идет о распределительных щитах в частных домах, квартирах или на промышленных объектах. Дин-рейка (или DIN-рейка) — это металлическая направляющая, на которую крепятся модульные устройства: автоматические выключатели, УЗО, реле, счетчики и другие элементы электрической схемы. Правильная фиксация рейки обеспечивает надежность всей системы, предотвращает перегрев, короткие замыкания и механические повреждения. От качества монтажа зависит не только долговечность оборудования, но и безопасность пользователей.

Что такое дин-рейка и зачем она нужна

Дин-рейка — это стандартизированная металлическая планка, предназначенная для крепления модульного электрооборудования. Она соответствует международному стандарту DIN EN 60715 (ранее DIN 46277), который определяет её размеры, форму и допустимые нагрузки. Наиболее распространённый тип — 35 мм по ширине, с двумя выступами по краям, куда «защёлкиваются» устройства. Такая система позволяет быстро и без дополнительных креплений устанавливать и демонтировать оборудование.

Основная функция дин-рейки — унификация монтажа. Благодаря ей все устройства одного формата становятся взаимозаменяемыми, а сборка щита становится быстрой и точной. Это особенно важно при ремонтах, модернизации или расширении электросети. Кроме того, дин-рейка обеспечивает равномерное распределение тепла и вибраций, снижая риск перегрева и поломок.

В электрощитах дин-рейка может располагаться вертикально или горизонтально, в зависимости от конструкции шкафа и схемы подключения. Чаще всего её устанавливают горизонтально, чтобы удобно было читать маркировку устройств и выполнять коммутацию. В некоторых случаях используются две и более рейки — например, одна для автоматов, вторая для УЗО или контакторов.

Типы дин-реек: как выбрать подходящую

Не все дин-рейки одинаковы. Они различаются по ширине, материалу, жесткости и способу крепления. Основные типы:

• TH35/7.5 — наиболее популярная рейка шириной 35 мм, с высотой профиля 7,5 мм. Используется в 90% бытовых и коммерческих щитах.
• TH35/15 — аналогичная по ширине, но выше (15 мм). Подходит для тяжелых устройств, таких как пускатели или импульсные реле.
• TS32 — узкая рейка (32 мм), применяется редко, чаще в специализированном оборудовании.
• G-образная рейка (C-образная) — используется в старых щитах, сейчас почти не встречается.

При выборе нужно учитывать не только типоразмер, но и материал. Большинство реек изготавливаются из оцинкованной стали — она прочная, устойчивая к коррозии и недорогая. Альтернатива — алюминиевые рейки, которые легче, но менее жесткие и дороже. Для большинства случаев сталь остаётся оптимальным решением.

Инструменты и материалы для монтажа

Чтобы правильно закрепить дин-рейку в шкафу, понадобится минимальный набор инструментов. Главное — работать аккуратно и использовать качественные расходники.

1. Дрель или шуруповёрт — лучше использовать ударную дрель с регулировкой крутящего момента, чтобы не повредить металл.
2. Сверло по металлу Ø3–4 мм — диаметр должен соответствовать диаметру саморезов.
3. Саморезы по металлу (3,5×16 или 4×20 мм) — с остроконечным наконечником и крестообразным шлицем (PH2).
4. Уровень или лазерный нивелир — для контроля горизонтали.
5. Рулетка и карандаш — для разметки точек крепления.
6. Ключ или бита PH2 — для шуруповёрта.

Материалы:

• Дин-рейка нужной длины (часто продаётся метражом — 1, 2 или 3 метра).
• Изолирующие заглушки (если рейка обрезается).
• Пластиковые разделители (для группировки устройств).

Если шкаф изготовлен из тонкого металла (менее 1 мм), рекомендуется использовать заклёпки или усиленные крепления. Саморезы могут вырваться при вибрации или при установке тяжелых устройств.

Пошаговая инструкция: как крепить дин-рейку в шкафу

Процесс монтажа прост, но требует внимательности. Следуйте этим шагам, чтобы избежать ошибок.

Шаг 1: Подготовка шкафа

Отключите питание, если щит уже установлен. Убедитесь, что внутри нет проводов под напряжением. Очистите внутреннюю поверхность от пыли и грязи. Определите место установки рейки: обычно это нижняя или средняя часть щита, с учётом доступа к клеммам и свободного места для подключения.

Шаг 2: Разметка точек крепления

Приложите дин-рейку к месту установки. Используя уровень, выставьте её строго горизонтально. Отметьте точки сверления через монтажные отверстия в рейке. Шаг крепления — 15–20 см. На концах рейки обязательно делайте отверстия, даже если там нет отверстий в профиле — просверлите самостоятельно.

Шаг 3: Сверление отверстий

Зафиксируйте рейку, чтобы она не скользила. Сверлите отверстия точно по отметкам. Угол сверления — 90 градусов. После каждого отверстия убирайте металлическую стружку — она может вызвать КЗ при эксплуатации.

Шаг 4: Фиксация рейки

Приложите рейку обратно и вкрутите саморезы. Не затягивайте слишком сильно — можно деформировать металл или сорвать резьбу. Каждый саморез должен входить ровно и плотно. Проверьте, чтобы рейка не шаталась и не прогибалась под давлением пальца.

Шаг 5: Установка оборудования

Наденьте устройства на рейку, защёлкнув их на выступы. Убедитесь, что каждый модуль сидит плотно. При необходимости используйте разделители или перемычки. Завершите монтаж подключением проводов согласно схеме.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже дин-рейки. Вот самые частые:

• Негоризонтальная установка — визуально некрасиво и усложняет монтаж. Решение: всегда используйте уровень.
• Недостаточное количество креплений — рейка прогибается под весом устройств. Решение: крепите каждые 15–20 см, особенно при длине рейки более 300 мм.
• Использование не тех саморезов — например, по дереву или слишком коротких. Решение: берите саморезы по металлу длиной от 16 мм.
• Сверление под углом — саморезы не держатся. Решение: контролируйте перпендикулярность сверла.
• Отсутствие изоляции торцов — острый край может повредить изоляцию провода. Решение: ставьте пластиковые заглушки.

Ещё одна ошибка — игнорирование вентиляции. Если в щите установлено много мощных устройств, между рейкой и задней стенкой должен быть зазор не менее 10 мм для отвода тепла. В бюджетных шкафах этого часто нет.

Экспертное мнение

Мы пообщались с Сергеем Лебедевым, главным инженером проектной организации «ЭнергоПроект», имеющим более 20 лет опыта в электромонтаже.

Он также отметил, что в новых стандартах (ГОСТ Р 51323.7-2022) ужесточены требования к механической прочности крепления. Теперь для щитов класса IP54 и выше требуется минимум три точки крепления на рейку длиной до 500 мм.

Вопросы и ответы

Заключение

Крепление дин-рейки в шкафу — это не просто механическая операция, а важный этап создания безопасной и долговечной электрической системы. От правильного монтажа зависит надёжность работы автоматов, УЗО и других устройств. Используйте качественные материалы, соблюдайте шаг крепления, выставляйте рейку по уровню и не пренебрегайте деталями вроде заглушек и антикоррозийной защиты.

• Используйте дин-рейку типа TH35/7.5 для большинства бытовых задач.
• Крепите рейку саморезами по металлу с шагом 15–20 см.
• Всегда выставляйте рейку по уровню — это влияет на эстетику и функциональность.
• Не допускайте прогиба рейки под нагрузкой — он может привести к выходу из строя оборудования.
• Следите за чистотой и изоляцией: никаких острых краёв и проводящих частиц в щите.
