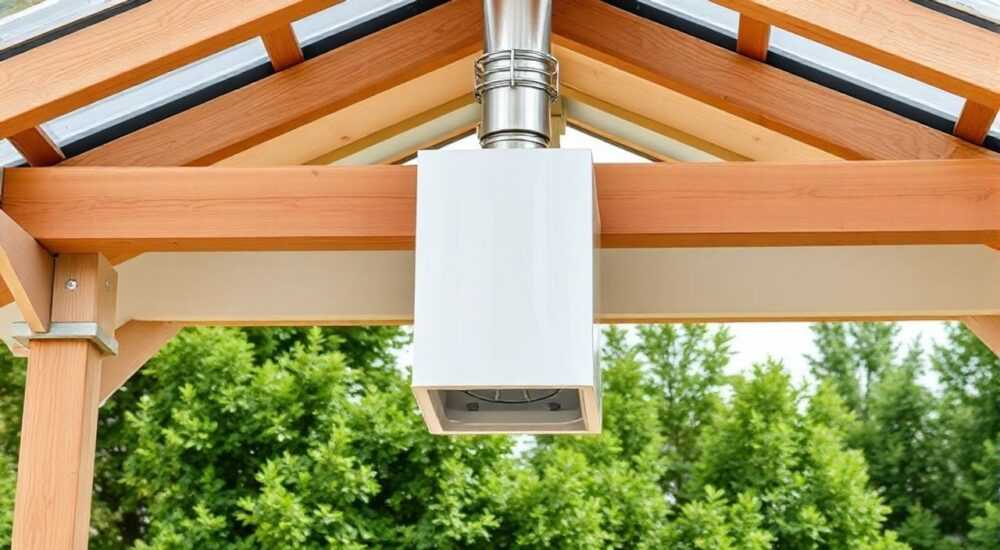

Как крепить трубу вытяжки в беседке

Крепление трубы вытяжки в беседке — важный этап обустройства комфортного пространства для отдыха, особенно если в ней установлена печь-барбекю, камин или другое устройство, требующее отвода дымовых газов. Неправильно смонтированная система может привести к задымлению, ухудшению тяги, перегреву конструкций и даже пожару. Чтобы избежать этих рисков, необходимо соблюдать строительные нормы, использовать подходящие материалы и технологии монтажа, а также учитывать особенности конструкции самой беседки.

Материалы для труб: что выбрать и почему

Выбор материала для дымохода — первый и один из самых ответственных шагов. От него зависит долговечность системы, эффективность тяги, безопасность и внешний вид. В условиях открытой или полузакрытой беседки на материал воздействуют перепады температур, осадки, ветер и ультрафиолет. Поэтому обычные оцинкованные трубы, которые иногда используют в гаражах или временных постройках, здесь категорически не подходят.
Наиболее распространённые варианты — это одностенные трубы из нержавеющей стали и сэндвич-системы. Одностенные трубы легче и дешевле, но быстро остывают, что приводит к образованию конденсата и копоти. Они подходят только для коротких участков внутри помещения, но не для вывода наружу. Сэндвич-трубы состоят из внутренней нержавеющей трубы, слоя термоизоляции (обычно базальтового волокна) и внешнего кожуха. Такая конструкция сохраняет тепло, предотвращает обмерзание зимой и снижает риск возгорания при контакте с горючими материалами.
Если беседка отапливается часто и интенсивно, например, используется круглогодично, лучше сразу выбрать сэндвич-дымоход. Он дороже, но окупается за счёт долговечности (срок службы — до 15–20 лет) и меньших затрат на обслуживание. Для сезонного использования можно рассмотреть бюджетный вариант — композитные трубы с керамическим покрытием, но они хрупкие и требуют аккуратного монтажа.

Нормы и требования к вытяжным системам в беседках

Перед началом монтажа важно понимать, какие правила регулируют установку дымоходов. Хотя беседка — не жилое помещение, требования пожарной безопасности (СП 7.13130.2013, СНиП 41-01-2003) на неё распространяются. Игнорирование норм может привести к штрафу, отказу в страховке при пожаре или, что хуже, к реальной аварийной ситуации.
Основные требования:

• Высота дымохода над кровлей — не менее 5 метров от колосниковой решётки печи до оголовка трубы. Это обеспечивает стабильную тягу.
• Над коньком крыши труба должна возвышаться минимум на 50 см, если она расположена в пределах 1,5 метров от конька.
• Между трубой и горючими материалами (дерево, балки, обшивка) должен быть зазор не менее 25 см для одностенных труб и 10 см — для сэндвичей. Этот зазор заполняется негорючим материалом (базальтовой плитой).
• Уклон горизонтальных участков — не более 30 градусов, длина — не более 1 метра.
• Обязательно наличие искрогасителя на оголовке трубы, особенно если рядом есть деревья или лёгковоспламеняющиеся покрытия.

Если беседка примыкает к дому, важно, чтобы дымоход не проходил через жилые стены без согласования и дополнительной защиты. В таких случаях лучше сделать отдельный выход наружу.

Этапы крепления трубы: пошаговая инструкция

Монтаж дымохода в беседке — процесс, требующий внимательности и последовательности. Даже небольшая ошибка на этапе сборки может привести к серьёзным последствиям. Ниже — подробный алгоритм, который подойдёт как для новичков, так и для опытных мастеров.

1. Подготовка инструментов и материалов. Вам понадобятся: трубы нужного диаметра (чаще всего 115–150 мм), хомуты, кронштейны, проходной узел (если труба проходит через потолок), базальтовый утеплитель, герметик для высоких температур, болгарка, уровень, рулетка, шуруповёрт.
2. Установка первой секции. Начинайте с подключения трубы к выходному патрубку печи. Соединение должно быть плотным, но без перекосов. Зафиксируйте хомутом. Убедитесь, что направление «по конденсату» соблюдено: внутренняя труба сэндвича должна входить в следующую секцию сверху вниз.
3. Монтаж вертикальных участков. Собирайте трубу по частям, проверяя каждый уровень. Вертикальность критична — отклонение более чем на 30 градусов недопустимо. Используйте строительный уровень после каждой секции.
4. Установка кронштейнов. Каждые 1,2–1,5 метра устанавливайте опорный кронштейн. Он крепится к стене или балке и принимает на себя вес трубы. Не экономьте на крепеже — используйте анкерные болты для бетона или усиленные саморезы для дерева.
5. Проход через потолок. Если труба проходит через деревянный потолок, обязательно используйте проходной узел («потолочно-проходной патрубок»). Он создаёт термостойкий зазор и защищает древесину от перегрева.
6. Вывод наружу и фиксация на крыше. После выхода через кровлю установите дефлектор или зонт. Это защитит от осадков и улучшит тягу. Закрепите оголовок ветровыми растяжками, если высота трубы превышает 1,5 метра над крышей.
7. Финальная проверка. Осмотрите все соединения, убедитесь в отсутствии щелей, проверьте устойчивость конструкции. Запустите печь на пробный прогрев и наблюдайте за тягой и наличием дыма в местах стыков.

Как правильно выполнить проход трубы через потолок

Один из самых ответственных узлов — место прохода дымохода через потолок. Здесь высока концентрация тепла, и малейший просчёт может привести к возгоранию. Особенно это актуально для деревянных беседок, где основные конструкции выполнены из сосны, ели или лиственницы.
Правильный проход должен соответствовать трём принципам: теплоизоляция, зазор и герметизация. Для этого используется специальный потолочно-проходной узел — металлический короб с отверстием по центру. Его размеры зависят от типа трубы: для сэндвича диаметром 150 мм внутреннее отверстие делают 300×300 мм, а сам короб — 400×400 мм.
Последовательность действий:

• Вырежьте в потолке отверстие по размерам проходного узла.
• Установите металлический короб заподлицо с нижней стороной потолка.
• Заполните пространство между коробом и деревянной конструкцией базальтовой ватой (негорючий утеплитель).
• Сверху закройте короб декоративной панелью из нержавеющей стали.
• Пропустите трубу через центральное отверстие, оставив зазор 10–15 см.
• Убедитесь, что труба не касается стенок короба.

Если беседка имеет высокий потолок (более 3 метров), рекомендуется установить дополнительный кронштейн на уровне прохода — это снизит нагрузку на узел и предотвратит провисание.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при монтаже дымоходов. Вот наиболее распространённые ошибки и способы их устранения.

• Ошибка 1: Использование оцинкованных труб. Они дешёвы, но быстро ржавеют и не выдерживают высоких температур. Через год эксплуатации труба может начать протекать. Решение: заменить на нержавеющую сталь или сэндвич.
• Ошибка 2: Недостаточный зазор при проходе через потолок. Труба касается деревянных балок, что приводит к тлению. Решение: демонтировать участок, установить проходной узел с зазором 10–25 см и заполнить его базальтовой ватой.
• Ошибка 3: Горизонтальные участки слишком длинные. Более 1 метра горизонтали нарушают тягу и способствуют скоплению сажи. Решение: переделать трассу, сделав максимально вертикальную прокладку.
• Ошибка 4: Отсутствие искрогасителя. Летящие искры могут воспламенить сухую траву или навес. Решение: установить сетчатый искрогаситель на оголовок.
• Ошибка 5: Слабая фиксация трубы. Под воздействием ветра конструкция расшатывается, появляются щели. Решение: добавить кронштейны, использовать ветровые растяжки при высоте более 1,5 м.

Дополнительные советы по эксплуатации и обслуживанию

Даже идеально смонтированный дымоход требует ухода. Без регулярного обслуживания он быстро теряет эффективность. Вот что нужно делать, чтобы система служила долго.
Чистка дымохода — обязательная процедура. Проводите её не реже двух раз в год: перед началом сезона и после окончания активного использования. Удаляйте сажу, копоть и конденсат. Используйте специальные ерши, щётки и, при необходимости, химические средства для чистки.
Летом, когда беседка не используется, закрывайте оголовок заглушкой. Это предотвратит попадание осадков, мусора и птиц. Но не используйте герметичные крышки — это нарушит вентиляцию и приведёт к коррозии. Лучше поставить дефлектор с сеткой.
Проверяйте крепления раз в сезон. Вибрация от работы печи и перепады температур могут ослабить хомуты и кронштейны. Подтяните их при необходимости.
Если вы планируете использовать беседку зимой, убедитесь, что снег не блокирует оголовок. Установите удлинитель трубы или организуйте систему отвода снега с крыши.

Заключение

Крепление трубы вытяжки в беседке — не просто техническая задача, а комплексная инженерная работа, от которой зависит безопасность, комфорт и срок службы всей конструкции. Использование качественных материалов, соблюдение строительных норм и правильный монтаж — ключевые факторы успеха. Не стоит экономить на сэндвич-трубах, проходных узлах или кронштейнах: цена ошибки слишком высока.
Помните, что даже самая красивая беседка станет небезопасной, если дымоход смонтирован с нарушениями. Лучше потратить немного больше времени и средств на старте, чем потом переделывать всё заново или, того хуже, столкнуться с пожаром.

• Используйте сэндвич-трубы из нержавеющей стали для длительной эксплуатации.
• Соблюдайте зазоры между трубой и горючими материалами — минимум 10–25 см.
• Устанавливайте проходной узел при пересечении потолка.
• Фиксируйте трубу каждые 1,2–1,5 метра с помощью кронштейнов.
• Регулярно чистите дымоход и проверяйте крепления.
