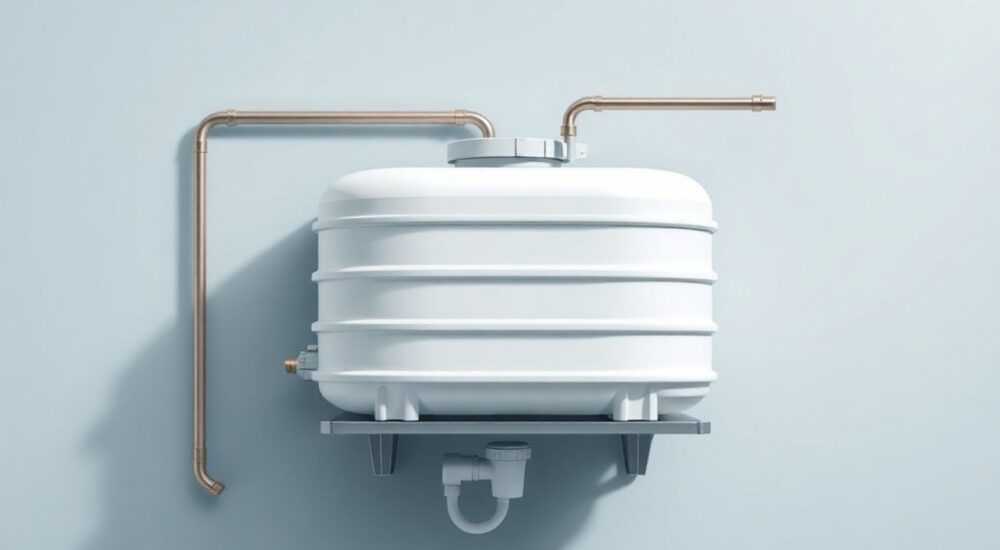

Как крепится расширительный бак

Расширительный бак — это важнейший элемент системы отопления и водоснабжения, компенсирующий колебания давления при нагреве или расходе жидкости. Его правильная установка напрямую влияет на срок службы оборудования, стабильность работы всей системы и безопасность эксплуатации. Крепится расширительный бак с учётом типа системы (открытая или закрытая), расположения в помещении, способа подключения и требований производителя.

Типы расширительных баков: открытые и закрытые

Расширительные баки делятся на два основных типа: открытые и закрытые. Открытые баки используются преимущественно в старых гравитационных системах отопления и устанавливаются в самой высокой точке контура — например, на чердаке. Они сообщаются с атмосферой, что позволяет свободно выходить воздуху и компенсировать избыточный объём теплоносителя при расширении.
Закрытые мембранные баки — современный стандарт для большинства систем. Они полностью герметичны и состоят из двух камер, разделённых эластичной мембраной: одна заполнена водой, другая — воздухом под давлением. Такие баки могут быть диафрагменными (с несменной мембраной) или баллонного типа (с заменяемым резиновым баллоном). Последние предпочтительнее — при повреждении мембраны достаточно заменить внутренний элемент, не покупая новый бак.
Выбор между типами зависит от конфигурации системы. В закрытых системах с насосной циркуляцией допустимо использовать только мембранные баки. Их можно устанавливать в любом помещении, включая котельную или подвал, без привязки к высоте.

Где применяется каждый тип?

• Открытые баки: частные дома с естественной циркуляцией, где нет насоса, и система работает за счёт разницы плотности воды при разных температурах.
• Мембранные баки: практически все современные системы — как отопления, так и водоснабжения. Универсальны, компактны, безопасны.

Для систем ГВС и ХВС также используются гидроаккумуляторы — разновидность мембранных баков, предотвращающие гидроудары и снижающие частоту включения насоса.

Принцип работы и назначение расширительного бака

Когда вода нагревается, её объём увеличивается примерно на 4% при переходе от 10°C до 90°C. В замкнутой системе отопления это создаёт избыточное давление, которое может привести к срабатыванию предохранительного клапана или даже разрушению труб и котла. Расширительный бак принимает излишек жидкости, сжимая воздух в своей камере, и возвращает его обратно при остывании.
В мембранном баке вода не контактирует с металлом корпуса — она остаётся внутри мембраны. Это предотвращает коррозию и продлевает срок службы устройства. Давление в воздушной камере настраивается заранее и должно быть на 0.1–0.2 бар ниже статического давления системы.
Для систем водоснабжения функция бака немного иная: он сглаживает скачки давления при включении/выключении насоса, уменьшая количество его циклов. Это особенно важно для погружных и поверхностных насосов, частое включение которых быстро выводит их из строя.

Как крепится бак в системе отопления: пошаговая инструкция

Монтаж расширительного бака в системе отопления — ответственный процесс, требующий внимания к деталям. Работу можно выполнить своими силами, если есть базовые навыки сантехники и необходимые инструменты.

1. Выберите место установки. Бак должен находиться на обратной линии отопления, после циркуляционного насоса и перед котлом. Он крепится вертикально, мембраной вниз — это предотвращает завоздушивание и преждевременный износ мембраны.
2. Подготовьте инструменты. Вам понадобятся: разводной ключ, ключи под гайки, фум-лента или льняная подмотка, тройник, шаровой кран с американкой для быстрого демонтажа.
3. Настройте давление в баке. С помощью автомобильного насоса и манометра установите давление в воздушной камере на 0.1–0.2 бар ниже рабочего давления системы (обычно 1.0–1.2 бар в автономных системах).
4. Подключите бак. Надёжно закрепите бак на стене с помощью кронштейна. Подсоедините его к трубопроводу через тройник и отсекающий кран. Соединение должно быть герметичным — используйте качественную подмотку.
5. Запустите систему. Заполните систему теплоносителем, удалите воздух через краны Маевского. Проверьте работу бака: при нагреве он должен слегка «распухать», а давление не должно превышать критических значений.

Требования к креплению

• Бак должен быть надёжно зафиксирован — вибрация при работе системы может ослабить крепёж.
• Используйте металлические кронштейны, входящие в комплект или подходящие по весу.
• Для баков объёмом свыше 50 литров рекомендуется дополнительная опора или напольная установка.

Установка бака в системе холодного водоснабжения

В системах водоснабжения расширительный бак (часто называемый гидроаккумулятором) выполняет функцию стабилизатора давления. Он устанавливается в составе насосной станции или автономного водоснабжения и помогает поддерживать постоянный напор.
Процесс монтажа аналогичен, но есть особенности:

• Бак подключается к напорному трубопроводу после насоса.
• Обязательно устанавливается обратный клапан, чтобы вода не уходила обратно в скважину или магистраль.
• Используются синие мембранные баки — они предназначены для питьевой воды и имеют пищевую резину.
• Давление в воздушной камере выставляется на уровне 60–70% от давления включения насоса (например, при включении насоса на 2.5 бар — давление в баке должно быть 1.5–1.7 бар).

Схема подключения в системе ХВС

1. Насос → обратный клапан → тройник → манометр и реле давления → гидроаккумулятор.
2. На выходе из бака — трубопровод к точкам водоразбора.
3. Регулярно проверяйте состояние мембраны: если вода начинает «пузыриться» в баке при открытии золотника, мембрана повреждена.

Ошибки монтажа и как их избежать

Даже опытные мастера иногда допускают ошибки при установке расширительного бака. Вот самые распространённые:

• Неправильная ориентация. Если бак установлен вверх мембраной, воздух будет скапливаться в нижней части, и вода не сможет попасть внутрь. Это делает бак бесполезным.
• Недостаточное давление в воздушной камере. При слишком низком давлении мембрана сразу растягивается, и бак перестаёт компенсировать расширение.
• Отсутствие отсекающего крана. Без крана с американкой невозможно снять бак для ремонта или замены без слива всей системы.
• Использование бака не по назначению. Красный бак для отопления нельзя ставить в систему ГВС — резина не рассчитана на питьевую воду.
• Недостаточный объём бака. Маленький бак не справится с компенсацией, давление будет превышать норму, срабатывает предохранительный клапан.

Экспертное мнение

По его словам, ещё одна тенденция — внедрение баков с индикаторами износа мембраны и Bluetooth-датчиками для удалённого контроля давления. Хотя такие решения пока дороги, они уже используются в умных домах и коммерческих объектах.

Вопросы и ответы

Заключение

Правильная установка расширительного бака — залог долгой и безопасной работы системы отопления или водоснабжения. От выбора типа бака до точной настройки давления — каждый этап имеет значение. Горизонтальное или вертикальное крепление, использование отсекающего крана, проверка герметичности и периодическое обслуживание — всё это формирует надёжную инженерную систему.

• Всегда устанавливайте бак вертикально, мембраной вниз, если иное не указано в инструкции.
• Проверяйте и настраивайте давление в воздушной камере перед запуском системы.
• Используйте отсекающий кран с американкой для удобства обслуживания.
• Применяйте только профильные баки: красные — для отопления, синие — для воды.
• Регулярно проводите диагностику: проверяйте давление, состояние мембраны и герметичность соединений.
