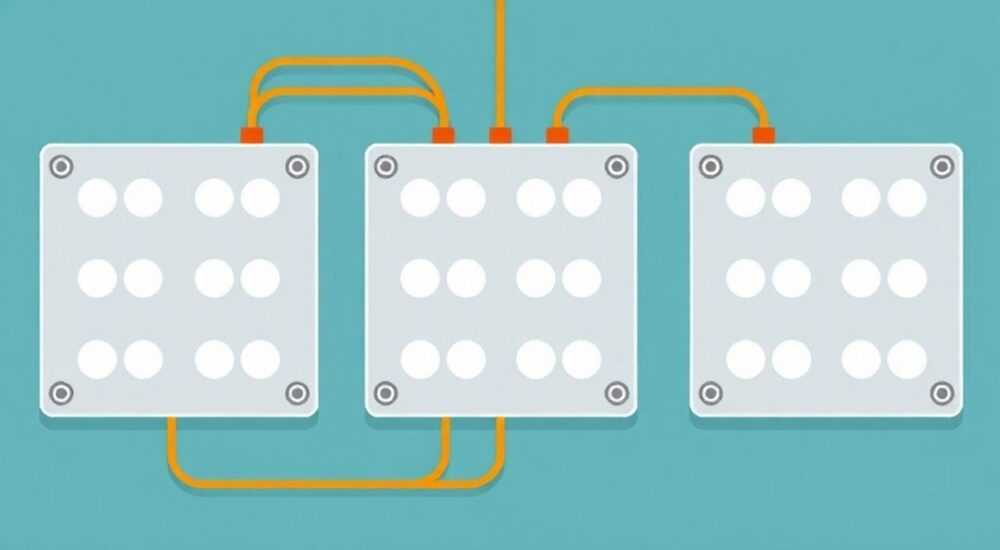

Как лучше подключить солнечные панели параллельно или последовательно

Солнечные панели можно подключать как последовательно, так и параллельно — выбор зависит от характеристик системы, типа инвертора, напряжения сети и условий эксплуатации. Последовательное соединение увеличивает общее напряжение при сохранении тока, а параллельное — суммирует ток при неизменном напряжении. Оптимальный способ подключения определяется балансом между эффективностью, безопасностью и совместимостью оборудования.

Разница между последовательным и параллельным подключением солнечных панелей

При построении солнечной электростанции важнейшее значение имеет способ соединения панелей. От этого зависит, насколько эффективно будет работать система, особенно в переменных условиях освещённости и температур. Последовательное и параллельное подключение — это два фундаментально разных подхода, каждый из которых влияет на выходные параметры всей цепи: напряжение, ток и мощность.

В последовательном соединении панели соединяются «плюс к минусу», что приводит к сложению их напряжений, а сила тока остаётся на уровне одной панели. Такой метод позволяет достигать высокого напряжения при относительно низком токе, что снижает потери в проводах и упрощает согласование с инвертором. Однако при затенении одного модуля вся цепь может терять производительность.

Параллельное соединение предполагает объединение всех «плюсов» и всех «минусов» в одну точку. В этом случае напряжение остаётся неизменным, но суммируется ток каждой панели. Это делает систему более устойчивой к частичному затенению, но требует использования диодов и предохранителей для безопасности. Кроме того, высокие токи могут потребовать более толстых кабелей и дополнительных защитных устройств.

Выбор между двумя типами соединения не сводится к простому «что лучше». Он должен основываться на технических характеристиках оборудования, условиях установки и требованиях энергосистемы. Например, сетевые инверторы часто рассчитаны на входное напряжение 300–500 В, что делает последовательное соединение более подходящим. А автономные системы с контроллерами заряда PWM могут выиграть от параллельного подключения.

Как работает последовательное соединение: принципы и расчёты

Последовательное соединение — это когда выход одной панели подключается ко входу следующей. Результатом становится цепочка, где напряжение складывается, а ток остаётся постоянным. Например, если у вас три панели по 30 В и 10 А каждая, то общее напряжение составит 90 В, а ток — 10 А. Мощность такой цепи: 90 × 10 = 900 Вт.

Этот способ особенно эффективен при использовании инверторов с MPPT (максимальная отслеживающая точка мощности), которые способны работать с высоким входным напряжением. Чем выше напряжение, тем ниже ток при той же мощности, а значит, меньше тепловые потери в кабелях. Это критично при длинных линиях от панелей до инвертора.

Однако есть и ограничения. Каждый инвертор имеет максимальное входное напряжение (например, 500 В). Превышение этого значения может повредить оборудование. Также важно учитывать температурные колебания: при низких температурах напряжение холостого хода (Voc) возрастает. Поэтому при расчётах нужно использовать корректировочный коэффициент, указанный в паспорте панели.

1. Определите Voc одной панели при стандартных условиях (STC).
2. Умножьте на количество панелей в цепи.
3. Примените температурный коэффициент (обычно +0,3% на °C ниже 25°C).
4. Сравните результат с максимальным входным напряжением инвертора.

Например, панель с Voc = 40 В при -10°C будет иметь увеличение напряжения на 10,5% (35°C разницы × 0,3%). То есть одна панель даст 44,2 В. При 10 панелях — 442 В, что допустимо для инвертора с лимитом 500 В.

Как работает параллельное соединение: особенности и преимущества

Параллельное соединение предполагает объединение одноимённых выводов всех панелей. Все «+» соединяются вместе, все «-» — тоже. В результате напряжение остаётся равным напряжению одной панели, а общий ток складывается. Для трёх панелей по 30 В и 10 А получим 30 В и 30 А — та же мощность 900 Вт, но при других параметрах.

Главное преимущество такого способа — отказоустойчивость. Если одна панель затенена или вышла из строя, остальные продолжают работать почти на полную мощность. Это особенно важно в городских условиях, где здания, деревья или антенны могут создавать локальные тени.

Однако параллельное подключение требует большего внимания к защите. Высокий ток создаёт риск перегрева и короткого замыкания. Поэтому необходимо использовать:

• Блокирующие диоды для предотвращения обратного тока;
• Предохранители на каждом параллельном ответвлении;
• Комбинаторные коробки (джанкшен-боксы) с автоматическими выключателями.

Кроме того, кабели должны быть толще, чтобы выдерживать повышенный ток без значительных потерь. Например, при токе 30 А и длине 10 м нужен кабель сечением не менее 6 мм² (медный), тогда как при 10 А достаточно 2,5 мм².

Сравнение эффективности: когда что выбрать

Выбор между последовательным и параллельным подключением зависит от множества факторов. Ни один метод не является универсальным. Эффективность определяется условиями эксплуатации, типом нагрузки и используемым оборудованием.

Если вы устанавливаете систему на крыше частного дома в солнечном регионе без затенения, последовательное соединение будет оптимальным. Оно обеспечивает минимальные потери, простое согласование с инвертором и экономию на кабелях. Особенно актуально для сетевых станций мощностью 3–10 кВт.

Параллельное подключение выгодно в следующих случаях:

• Наличие частичного затенения в течение дня;
• Использование контроллеров заряда PWM (широко применяются в бюджетных автономных системах);
• Необходимость работы при низком напряжении (например, 12 В или 24 В);
• Ограниченное максимальное напряжение инвертора.

Гибридный подход — комбинация последовательных цепочек, соединённых параллельно — часто оказывается лучшим решением. Например, две цепочки по 4 панели 30 В каждая дают 120 В и удвоенный ток. Такой массив легко интегрируется с MPPT-инвертором и сохраняет устойчивость к частичным отказам.

Типичные ошибки и риски при неправильном подключении

Непродуманное подключение солнечных панелей — одна из главных причин снижения КПД и выхода оборудования из строя. Даже опытные монтажники допускают ошибки, которые можно избежать при внимательном подходе.

Самая распространённая ошибка — превышение максимального входного напряжения инвертора. Многие считают только номинальное напряжение, игнорируя его рост при низких температурах. Результат — повреждение электроники и аннулирование гарантии.

Другая ошибка — отсутствие защиты при параллельном подключении. Без предохранителей и блокирующих диодов возможен обратный ток, который вызывает перегрев и возгорание. Особенно опасно при использовании самодельных соединений.

Распространённые ошибки

• Подключение панелей с разными характеристиками — даже небольшая разница в токе или напряжении приводит к перекосу нагрузки и снижению общей мощности.
• Использование слишком тонких кабелей — при высоком токе это вызывает нагрев и потери до 10–15% энергии.
• Отсутствие заземления и УЗИП — риск повреждения от грозовых перенапряжений.
• Неправильная полярность — может вывести из строя инвертор или контроллер.

Как избежать проблем

1. Всегда проверяйте спецификации оборудования перед подключением.
2. Используйте калькуляторы напряжения с учётом температуры.
3. Устанавливайте предохранители и диоды в соответствии с нормами ПУЭ и IEC 60364.
4. Проводите измерения мультиметром до и после сборки.
5. Документируйте схему подключения.

Совет эксперта: практика в реальных условиях

На практике выбор схемы подключения редко бывает чёрно-белым. Реальные условия — это компромисс между теорией и ограничениями площадки. Сергей Михайлов, ведущий инженер компании «ЭнергоСвет», делится своим опытом:

«Мы недавно монтировали систему на крыше кафе в Подмосковье. Крыша частично затенялась ветвями, а инвертор имел узкий диапазон MPPT — всего 180–400 В. Мы не могли собрать длинную последовательную цепочку из-за риска превышения напряжения зимой, а параллельное подключение дало бы слишком высокий ток для доступных кабелей.»

Решение было найдено: мы разделили панели на две параллельные группы по 3 последовательных модуля. Каждая цепочка давала 105 В (3 × 35 В), а общее напряжение — 105 В при суммарном токе. Это уложилось в рабочий диапазон инвертора и сохранило устойчивость к затенению.

«Ключевой момент — гибкость. Не бойтесь экспериментировать с конфигурацией, если она соответствует техническим нормам. Используйте оптимизаторы, если бюджет позволяет — они окупаются за счёт прироста энергии на 15–25% в условиях неидеальной освещённости.»

Частые вопросы и ответы

• Можно ли смешивать последовательное и параллельное подключение?
  Да, это называется последовательно-параллельным соединением. Оно широко используется для достижения нужного баланса напряжения и тока. Главное — соблюдать полярность и использовать защиту на параллельных ветвях.
• Что делать, если одна панель в цепи затенена?
  В последовательной цепи затенение одной панели снижает ток всей строки. Чтобы минимизировать потери, используйте оптимизаторы или микроминверторы. В параллельной схеме затенённая панель просто «выпадает» из работы, не влияя на остальные.
• Нужны ли диоды при последовательном подключении?
  Да, рекомендуется устанавливать байпасные диоды (обычно встроены в рамку панели). Они позволяют току обходить затенённые ячейки, предотвращая образование «горячих пятен» и перегрев.
• Как рассчитать количество панелей в цепи?
  Определите максимальное входное напряжение инвертора, учтите температурный коэффициент Voc, добавьте 10% запас. Разделите полученное значение на Voc одной панели — результат округлите в меньшую сторону.
• Можно ли подключить солнечные панели напрямую к аккумулятору?
  Нет, это опасно. Без контроллера заряда возможен перезаряд, перегрев и выход аккумулятора из строя. Всегда используйте контроллер (PWM или MPPT) для стабилизации напряжения и тока.

Заключение

Выбор между последовательным и параллельным подключением солнечных панелей — не вопрос предпочтений, а задача инженерного проектирования. Оба способа имеют свои сильные и слабые стороны, и правильное решение зависит от конкретных условий: типа инвертора, климата, наличия затенения и требований к надёжности.

Последовательное соединение предпочтительнее для больших сетевых систем с MPPT-инверторами, где важна минимизация потерь и простота монтажа. Параллельное — для автономных и частично затенённых установок, где критична устойчивость к отказам. Гибридная схема и использование оптимизаторов позволяют совмещать преимущества обоих подходов.

• Последовательное соединение повышает напряжение — идеально для MPPT-инверторов и длинных кабельных трасс.
• Параллельное соединение увеличивает ток — устойчиво к затенению, но требует усиленной защиты.
• Всегда учитывайте температурный рост напряжения при проектировании цепей.
• Используйте предохранители, диоды и правильно подобранные кабели для безопасности.
• Оптимизаторы и микроминверторы — лучшее решение для сложных условий и максимальной выработки.
