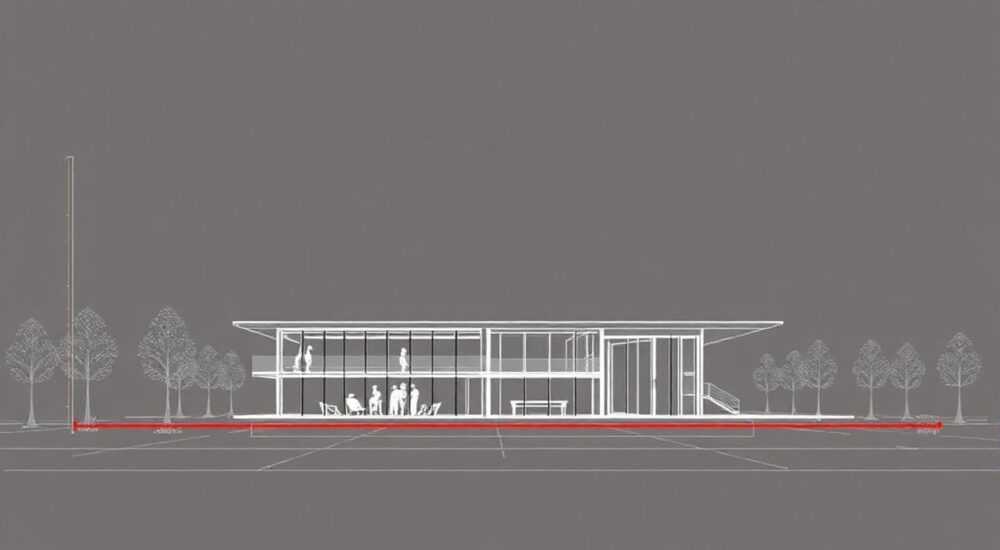

Как масштабировать по опорному отрезку в автокаде

Масштабирование объектов в AutoCAD по опорному отрезку – это важный инструмент, который значительно упрощает работу с чертежами различной сложности. Многие пользователи сталкиваются с проблемой точного масштабирования элементов, особенно при работе с импортированными данными или при необходимости адаптации существующих чертежей под новые требования. Интересно, что этот метод позволяет не просто изменять размеры объектов произвольно, а выполнять прецизионное масштабирование, основываясь на конкретных геометрических параметрах.

Основные принципы масштабирования по опорному отрезку

Технология масштабирования по опорному отрезку в автокаде базируется на простом, но эффективном принципе: пользователь указывает исходную длину отрезка и задает желаемое значение, после чего программа автоматически пересчитывает все размеры объекта. Этот подход особенно ценен при работе с архитектурными проектами, где требуется точное соответствие реальным размерам.

• Возможность точной привязки к реальным размерам
• Автоматический пересчет всех связанных элементов
• Сохранение пропорций при масштабировании
• Работа как с отдельными объектами, так и с группами

Чтобы лучше понять преимущества данного метода, рассмотрим сравнительную таблицу различных способов масштабирования:

Пошаговая инструкция масштабирования

Для успешного выполнения операции масштабирования по опорному отрезку в AutoCAD следует придерживаться четкой последовательности действий. Первым шагом необходимо выбрать инструмент «Scale» (масштабирование) из панели инструментов или ввести команду «SC» в командной строке.

После активации команды система предложит выбрать объекты для масштабирования. Здесь важно правильно определить базовую точку – она будет служить центром трансформации. Затем программа запросит указать опорный отрезок: нужно выбрать две точки, расстояние между которыми станет исходным значением для расчета масштабного коэффициента.

Алгоритм действий:

• Активация команды Scale (SC)
• Выбор объектов для масштабирования
• Указание базовой точки
• Выбор опорного отрезка
• Ввод нового значения длины

При работе со сложными объектами рекомендуется использовать объектные привязки (OSNAP), что обеспечивает максимальную точность выбора контрольных точек. Это особенно важно при масштабировании архитектурных элементов, где даже небольшая погрешность может привести к серьезным ошибкам в проекте.

Практические примеры применения

Рассмотрим реальный кейс использования масштабирования по опорному отрезку в архитектурном проектировании. При разработке плана здания часто возникает необходимость адаптировать существующий фасад под новые габаритные размеры. Например, если исходный чертеж выполнен в масштабе 1:100, а требуется получить рабочую документацию в масштабе 1:50.

Интересный случай произошел при работе над проектом реконструкции исторического здания. Используя метод масштабирования по опорному отрезку, удалось точно совместить современные чертежи с архивными данными, сохранив все пропорции и детали оригинального фасада. Особенно полезной оказалась возможность работы с блоками: все повторяющиеся элементы обновлялись автоматически после изменения одного экземпляра.

• Адаптация старых чертежей под новые стандарты
• Корректировка размеров импортированных объектов
• Создание вариаций проекта с сохранением пропорций
• Работа с модульными элементами конструкций

Экспертное мнение

Александр Петров, ведущий специалист по CAD-системам с 15-летним опытом работы, сертифицированный инструктор Autodesk, делится своим опытом: «За годы практики я заметил, что многие начинающие пользователи недооценивают потенциал масштабирования по опорному отрезку. Особенно показательным был случай, когда группа проектировщиков потратила несколько дней на ручную корректировку размеров фасада, хотя задача решалась буквально за несколько минут с помощью этой команды.»

«Один из моих учеников, работая над проектом торгового центра, столкнулся с необходимостью масштабировать фасадные элементы после изменения габаритных размеров здания. Применив метод опорного отрезка, он не только сэкономил время, но и получил более точный результат, чем при использовании традиционных методов масштабирования.»

Ответы на частые вопросы

• Как исправить ошибку при выборе опорного отрезка? Просто отмените команду (Esc) и начните заново. Важно внимательно следить за подсказками в командной строке.
• Можно ли использовать этот метод для 3D-объектов? Да, команда работает одинаково хорошо как в 2D, так и в 3D-пространстве.
• Что делать, если объекты деформируются при масштабировании? Проверьте правильность выбора базовой точки и убедитесь, что используется режим пропорционального масштабирования.

Перспективы развития технологии

Современные версии AutoCAD предлагают усовершенствованные инструменты масштабирования, включая динамические блоки и параметрические ограничения. Эти нововведения позволяют создавать более гибкие системы масштабирования, где изменение одного параметра автоматически корректирует все зависимые элементы.

Особенно интересным является развитие технологии «умного» масштабирования, когда программа самостоятельно анализирует взаимосвязи между объектами и предлагает оптимальные варианты трансформации. Это особенно актуально при работе с BIM-моделями, где каждый элемент связан с множеством параметров.

Подводя итог, можно отметить, что масштабирование по опорному отрезку в AutoCAD – это мощный инструмент, который существенно упрощает работу с чертежами различной сложности. Правильное использование этой команды позволяет достичь высокой точности и производительности при выполнении проектных работ.
