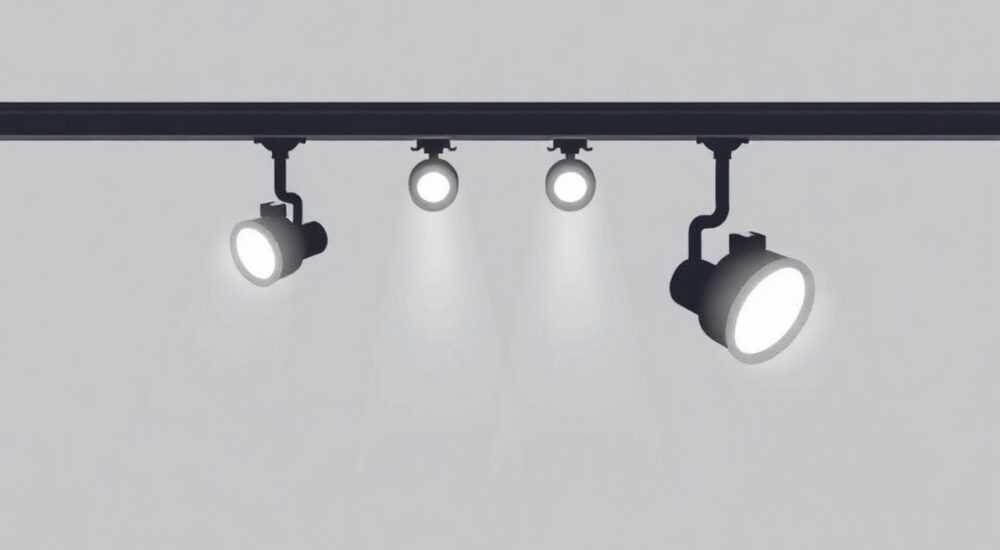

Как монтировать трековые светильники на шинопроводе

Трековые светильники на шинопроводе — это современное и гибкое решение для освещения жилых, коммерческих и публичных пространств. Они позволяют легко перераспределять свет по зонам, не нарушая целостности дизайна интерьера. Монтаж таких систем требует понимания конструкции шинопровода, правил электробезопасности и точного следования инструкциям производителя. Главное — правильно закрепить шинопровод, подключить его к питанию и установить светильники с учетом нагрузки и распределения тока.

Типы шинопроводов для трековых светильников

Шинопровод — это несущая система с токопроводящими шинами, по которой передаётся электричество к светильникам. Существуют три основных типа: одножильный, двухжильный и трёхжильный. Выбор зависит от количества контуров управления и функциональных требований.

Одножильные шинопроводы используются для простых систем с одним режимом включения. Все светильники работают одновременно. Такие системы дешевле, но менее гибкие. Двухжильные позволяют разделить светильники на две группы, например, основное и акцентное освещение. Трёхжильные — наиболее универсальные, поддерживают RGB-подсветку или сложные сценарии управления через контроллеры.

Конструктивно шинопроводы бывают линейными, угловыми и круглыми. Линейные — самые распространённые, подходят для прямых участков потолка. Угловые позволяют делать повороты под 90° или 45°, сохраняя эстетику. Круглые шинопроводы применяются в дизайнерских проектах, создавая ощущение парящего света.

Материалы и качество исполнения

Корпус шинопровода изготавливается из алюминия или пластика. Алюминиевые более прочные, лучше отводят тепло и выдерживают большую нагрузку. Пластиковые легче и дешевле, но могут деформироваться при нагреве.

Токопроводящие шины — обычно медные или лужёные стальные. Медь обеспечивает лучшую проводимость и долговечность. Важно, чтобы контактные площадки были защищены от окисления и загрязнений.

• Алюминиевый корпус — долговечность и теплоотвод
• Медные шины — минимальные потери тока
• Защита IP20 — стандарт для помещений
• Наличие заглушек и соединителей — для эстетики и безопасности

Подготовка к монтажу: инструменты и расчеты

Перед началом работ необходимо составить план размещения светильников. Учитывайте зоны, которые нужно подсветить: рабочие поверхности, картины, витрины. Оптимальное расстояние между светильниками — 60–100 см, в зависимости от мощности и угла рассеивания.

Рассчитайте общую нагрузку. Суммируйте мощность всех светильников. Если используется LED, переведите в эквивалентную потребляемую мощность. Например, 10 светодиодных светильников по 8 Вт дают нагрузку 80 Вт. Убедитесь, что блок питания или автоматический выключатель выдержит эту нагрузку с запасом 20%.

Из инструментов понадобятся:

• Дрель или перфоратор
• Уровень и рулетка
• Отвёртки и ключи
• Индикаторная отвёртка
• Кабельные стяжки

Проектирование трассы

Нанесите на потолок контур будущего шинопровода. Используйте малярный шнур или лазерный уровень. Учитывайте расположение балок, вентиляционных каналов и других препятствий. Избегайте мест с высокой влажностью без дополнительной защиты.

Если шинопровод проходит над подвесным потолком, оставьте доступ для обслуживания. Это особенно важно в офисах и магазинах, где может потребоваться замена светильников.

Монтаж шинопровода: пошаговая инструкция

Шаг 1: Разметка и подготовка поверхности

Начните с очистки потолка от пыли и грязи. Нанесите разметку по уровню. Для длинных участков используйте лазер. Отметьте точки крепления — каждые 60–80 см, особенно на концах и около соединений.

Шаг 2: Установка креплений

Просверлите отверстия в соответствии с разметкой. Вставьте дюбели. Закрепите кронштейны или подвесы. Убедитесь, что они строго горизонтальны. Используйте уровень на каждой точке.

Шаг 3: Монтаж шинопровода

Аккуратно уложите шинопровод на крепления. Зафиксируйте винтами. Если система состоит из нескольких секций, соедините их с помощью специальных муфт. Убедитесь, что контактные шины плотно прилегают.

Для угловых соединений используйте поворотные элементы. Они продаются отдельно и бывают на 45°, 90°, 180°. Не гните шинопровод вручную — это нарушит целостность шин.

Шаг 4: Установка заглушек

На свободные концы шинопровода установите пластиковые заглушки. Они предотвращают попадание пыли и случайное прикосновение к токоведущим частям. Цвет заглушек должен соответствовать цвету шинопровода.

1. Выключите электропитание в щитке
2. Проверьте отсутствие напряжения индикатором
3. Подключите кабель к клеммам шинопровода
4. Закройте крышку соединительной коробки
5. Проверьте надёжность всех контактов

Подключение к электросети: безопасность и нормы

Подключение должно выполняться строго по правилам ПУЭ (Правила устройства электроустановок). Используйте кабель сечением не менее 1,5 мм² для нагрузки до 16 А. Подключение осуществляется через автоматический выключатель с номиналом, соответствующим нагрузке.

Шинопровод подключается к сети через распределительную коробку или отдельный автомат. Не допускается подключение напрямую к розеточной группе. Обязательно заземление, если корпус металлический.

Схемы подключения

Существует два основных способа: центральное и торцевое подключение. При центральном питание подаётся в середину трека — это снижает перепад напряжения на длинных участках. Торцевое проще в монтаже, но может вызвать просадку на конце при большой нагрузке.

Если используется диммирование, убедитесь, что блок питания и светильники поддерживают выбранный протокол (например, DALI, 0–10 В, TRIAC). Не все трековые системы совместимы с диммерами.

Установка трековых светильников на шинопровод

Светильники устанавливаются после полного монтажа и проверки подключения. Откройте крышку контактной группы на шинопроводе (если есть) или просто поднесите светильник к треку.

Большинство моделей фиксируются поворотом или защёлкой. Прикрепите светильник, поверните его до щелчка. Убедитесь, что он надёжно держится и не болтается. Направление можно менять в процессе эксплуатации.

Количество светильников ограничено максимальной нагрузкой шинопровода. Обычно это 1000–1600 Вт на одну линию. Перегрузка приводит к перегреву и выходу из строя.

Настройка и тестирование

Включите питание. Проверьте работу каждого светильника. Если какой-то не горит, проверьте положение на треке и плотность контакта. Иногда помогает перемещение на другое место.

Для систем с диммированием или управлением через приложение выполните первоначальную настройку согласно инструкции. Протестируйте все режимы.

• Проверка яркости и направления света
• Тест диммирования и сценариев
• Оценка тепловыделения через 30 минут работы
• Фиксация окончательного положения

Распространённые ошибки и как их избежать

Ошибка 1: Неправильный выбор шинопровода

Использование пластикового трека для тяжёлых светильников приводит к провисанию. Решение — выбирать алюминиевый шинопровод с усиленными креплениями.

Ошибка 2: Перегрузка линии

Подключение слишком многих светильников вызывает перегрев. Решение — разделить систему на несколько линий с отдельными автоматами.

Ошибка 3: Плохой контакт

Светильник мигает или не включается. Причина — загрязнение контактных площадок. Очистите шины спиртом и проверьте положение светильника.

Эксплуатация и уход за системой

Регулярная чистка контактных шин предотвращает окисление и ухудшение проводимости. Рекомендуется протирать их спиртовым раствором раз в 6–12 месяцев. Удаляйте пыль с корпуса шинопровода мягкой сухой тканью.

Не вешайте тяжёлые предметы на шинопровод. Даже если он кажется прочным, длительная нагрузка может привести к деформации. Также избегайте механических ударов.

При необходимости замены светильника отключите питание. Хотя напряжение в треке низкое, работа под током недопустима. Используйте только оригинальные или сертифицированные аналоги.

Экспертное мнение

По его словам, растёт спрос на модульные системы с возможностью масштабирования. «Клиенты хотят не просто свет, а систему, которую можно менять — добавлять светильники, менять направление, управлять через телефон. Будущее — за интеллектуальными треками с датчиками движения и регулировкой по естественному свету.»

Вопросы и ответы

Заключение

Монтаж трековых светильников на шинопроводе — это ответственный процесс, требующий внимания к деталям и соблюдения технических норм. От правильного выбора компонентов и точности установки зависит не только внешний вид, но и безопасность, долговечность и функциональность системы.

• Выбирайте тип шинопровода в зависимости от задач и нагрузки
• Соблюдайте правила электробезопасности и ПУЭ при подключении
• Делайте точную разметку и используйте качественные крепления
• Не превышайте допустимую нагрузку на линию
• Регулярно обслуживайте систему для долгой службы
