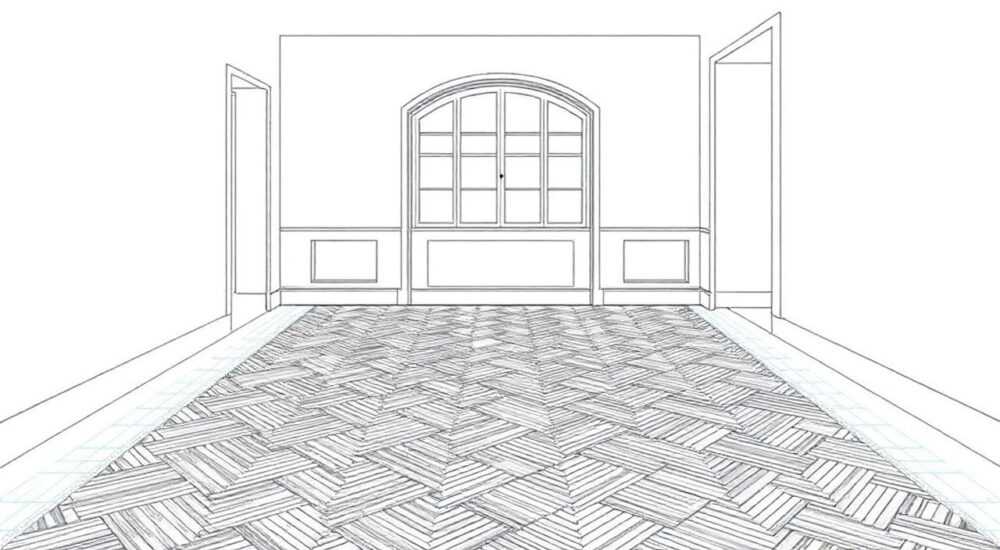

Как на чертеже показать паркетную доску

Паркетная доска — популярный напольный материал, сочетающий эстетику натурального дерева и практичность современных технологий. В процессе проектирования интерьера или строительства важно не просто выбрать подходящий вид покрытия, но и корректно отразить его на чертежах, чтобы избежать ошибок при монтаже, согласовании с заказчиком и взаимодействии с подрядчиками. Правильное графическое и текстовое оформление паркетной доски в проектной документации обеспечивает точность исполнения, упрощает сметные расчеты и минимизирует риски недопонимания между архитекторами, дизайнерами и строителями.

Что именно нужно показать на чертеже

При работе с паркетной доской на чертеже важно передать не только её наличие, но и ключевые характеристики: направление укладки, тип соединения, размеры элементов, зонирование помещения и совместимость с другими покрытиями. Это особенно актуально для сложных интерьеров, где сочетаются разные материалы — например, паркет в гостиной и плитка на кухне.
Отсутствие детализации может привести к серьёзным последствиям: неправильному раскрою материала, перерасходу, конфликтам между отделочниками и даже необходимости демонтажа уже уложенного покрытия. Поэтому чертёж должен быть информативным, понятным и соответствовать общепринятым стандартам ГОСТ и СП.
Не менее важна масштабируемость. На плане в масштабе 1:50 или 1:100 невозможно точно отразить каждый миллиметр, но можно чётко обозначить границы покрытия, его структуру и ориентацию. Для этого используются условные обозначения, которые должны быть расшифрованы в легенде проекта.

Какие данные обязательны для отображения

• Границы участка с паркетной доской — контур должен быть чётким, без размытости.
• Направление укладки — указывается стрелками или заштрихованными полосами.
• Тип крепления — плавающий способ, клеевой или комбинированный.
• Материал и производитель — если это важно для заказчика или технических требований.
• Толщина и структура доски — трёхслойная, двухслойная, толщина верхнего шпона.

Графические способы обозначения паркетной доски

Основной инструмент визуализации — штриховка. Она должна имитировать фактуру деревянного пола, но оставаться условной, чтобы не перегружать чертёж. Существует несколько проверенных методов:
Первый — линейная штриховка, состоящая из параллельных линий, имитирующих продольные стыки досок. Расстояние между линиями выбирается так, чтобы было видно направление укладки, но не возникало визуального «шума». Обычно это 2–3 мм при масштабе 1:50.
Второй — комбинированная штриховка с прямоугольниками, имитирующими отдельные планки. Подходит для крупномасштабных фрагментов, где важно показать размеры и стыковку. Например, при укладке «ёлочкой» или «елась» такой подход помогает визуализировать рисунок.
Третий — использование заполняющих узоров (паттернов) в CAD-программах. Современные системы вроде AutoCAD, ArchiCAD или Revit позволяют загружать библиотеки материалов, включая реалистичные текстуры паркета. Это удобно для презентационных чертежей, но требует аккуратности — чрезмерная детализация может затруднить чтение схемы.

Примеры штриховки в разных программах

• В AutoCAD используйте штриховку ANSI32 или создайте пользовательский паттерн с шагом 8–10 мм (это соответствует ширине доски 120–140 мм в масштабе 1:50).
• В ArchiCAD выбирайте материал «Wood Floor» из библиотеки, настройте масштаб текстуры под реальный размер.
• В SketchUp применяйте импортированные текстуры с разрешением 300–600 dpi, но отключайте их при экспорте в чертёж.

Текстовые пояснения и маркировка

Графика без текста — как карта без подписей. Даже самая точная штриховка требует дополнительных пояснений. Используйте выноски, марки и ссылки на спецификацию.
Каждый участок с паркетной доской должен иметь марку — например, «ПД-1», «ПД-2». Эта марка затем расшифровывается в таблице материалов, где указаны: производитель, артикул, порода дерева, толщина, класс износостойкости, способ укладки и особенности (влагостойкая, подогрев, etc.).
Обязательно добавляйте пояснительные надписи:

• «Паркетная доска дуб натуральный, 14x185x1200 мм, 3-слойная»;
• «Укладка по диагонали 45°»;
• «Плавающий способ, подложка 3 мм».

Если в проекте используется несколько типов паркета, введите систему кодирования. Например:

• ПД-1 — дуб, ёлочка;
• ПД-2 — ясень, прямая укладка;
• ПД-3 — дуб, влагостойкая, для ванной.

Как оформить спецификацию

Спецификация — это справочный документ, прилагаемый к чертежам. Он должен содержать:

1. Наименование материала;
2. Марку по чертежу;
3. Породу древесины и цвет;
4. Размеры (толщина × ширина × длина);
5. Количество (погонные/квадратные метры);
6. Способ укладки и требования к основанию;
7. Ссылку на технический паспорт или каталог.

Особенности в разных типах проектов

Подход к отображению паркетной доски зависит от типа проекта. В жилых интерьерах допустима большая свобода, тогда как в общественных зданиях или при реконструкции действуют жёсткие нормы.
В жилом дизайне акцент делается на эстетике. Часто используются художественные укладки — «ёлочка», «елась», «квадраты». Здесь важно показать не только сам материал, но и композицию. Рекомендуется делать отдельный лист «План раскладки напольного покрытия» с указанием начала укладки, направления и стыков.
В общественных помещениях (офисы, рестораны, отели) приоритет — долговечность и безопасность. Паркетная доска должна соответствовать классу износостойкости 31–34. На чертеже обязательно указываются деформационные швы, места перехода на другие покрытия и зоны с повышенной проходимостью.
При реконструкции или реставрации важно показать, где сохраняется старый паркет, а где укладывается новый. Используйте разные типы линий: сплошная — новый материал, штрихпунктир — существующий. Добавьте примечание: «Сохранить существующую паркетную доску в спальне №1».

Ошибки, которые недопустимы

Даже опытные проектировщики допускают типичные ошибки, которые могут стоить времени и денег. Вот самые распространённые:

• Отсутствие указания направления укладки. Без этого мастер может положить доску вдоль окна, а не поперёк, что испортит восприятие пространства.
• Игнорирование температурных швов. При площади более 20 м² требуется компенсационный зазор. Не отражённый на чертеже, он может привести к вздутию покрытия.
• Несоответствие масштаба и детализации. Например, пытаться нарисовать каждую доску на плане 1:100 — это бессмысленно и вредно.
• Отсутствие ссылки на спецификацию. Марка «ПД-1» без расшифровки бесполезна для снабженца или прораба.
• Неучтённые примыкания. Переходы на плитку, ламинат или ковровое покрытие требуют порожков. Их местоположение должно быть обозначено.

Как избежать ошибок: чек-лист

1. Проверьте, указано ли направление укладки стрелками или штриховкой.
2. Убедитесь, что все марки расшифрованы в спецификации.
3. Добавьте примечание о способе укладки (плавающий, клеевой).
4. Обозначьте деформационные швы при большой площади.
5. Покажите переходы на другие покрытия и тип порожка.
6. Укажите требования к основанию (ровность, влажность).

Экспертное мнение

Современное проектирование требует не только знания стандартов, но и понимания реальных условий монтажа. Паркетная доска — чувствительный материал, и любое упущение на бумаге может стать проблемой на объекте.
«Сегодня клиенты всё чаще выбирают паркетную доску не только за внешний вид, но и за возможность быстрой замены. Однако проектировщики забывают, что плавающий способ укладки требует зазора 8–10 мм по периметру. Этот зазор должен быть отражён на чертеже как минимум в виде примечания», — отмечает Дмитрий Ковалёв, руководитель отдела технической поддержки компании «ПаркетПрофи».
Также важна интеграция с другими системами. Например, при наличии «тёплого пола» необходимо согласовать шаг укладки, максимальную температуру и тип терморегулятора. «На чертеже мы всегда добавляем слой «Нагревательный контур» и делаем пометку: «Макс. температура поверхности — 27 °C», — делится практикой Инна Петрова, BIM-менеджер архитектурной мастерской «Лофт-Проект».
В последние годы наблюдается рост использования цифровых двойников. «Мы начали внедрять QR-коды на чертежах: при сканировании открывается карточка материала с фото, видеоукладкой и сертификатами. Это повышает доверие и снижает количество вопросов на объекте», — рассказывает Артём Лебедев, IT-директор девелоперской компании «ГрандСтрой».

Вопросы и ответы

Заключение

Показать паркетную доску на чертеже — значит не просто нарисовать штриховку, а создать понятный, точный и юридически значимый документ. От качества оформления зависит успех реализации проекта: от закупки материалов до финального результата в интерьере.
Главное — соблюдать баланс между детализацией и читаемостью. Используйте стандартизированные обозначения, сопровождайте графику текстом, привязывайте всё к спецификации. Не забывайте, что чертёж — это инструмент коммуникации между всеми участниками процесса.

• Всегда указывайте направление укладки и способ монтажа.
• Используйте единую систему маркировки и расшифровывайте её в спецификации.
• Применяйте штриховку, соответствующую масштабу и целям чертежа.
• Учитывайте особенности объекта: подогрев, влажность, нагрузку.
• Проверяйте чертёж на понятность для всех участников строительства.
