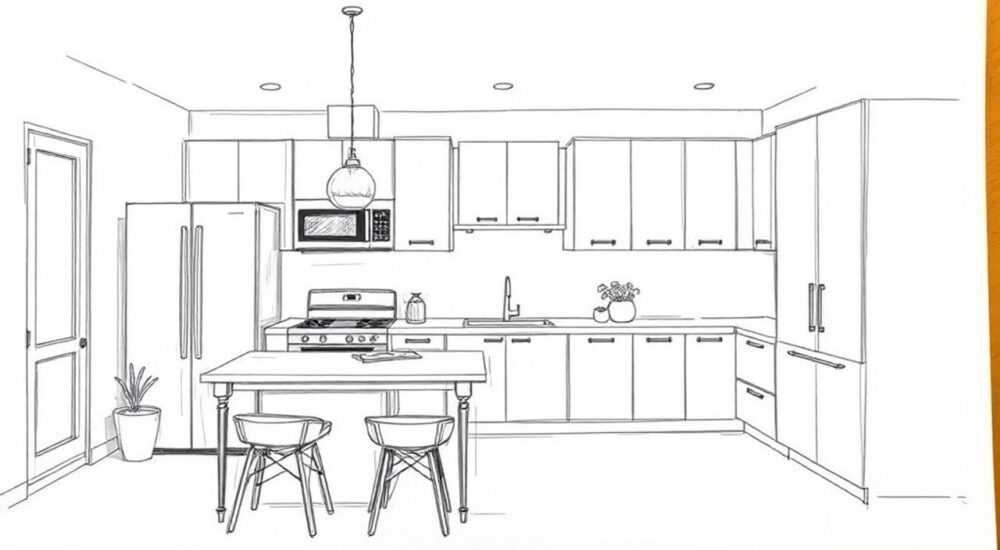

Как начертить кухонный гарнитур самостоятельно на бумаге

Чертёж кухонного гарнитура — это основа успешной планировки, от которой зависит не только внешний вид интерьера, но и удобство использования пространства. Многие считают, что создание проекта под силу только профессионалам, однако при наличии базовых знаний и инструментов его можно выполнить самостоятельно, особенно если речь идёт о стандартной планировке. Главное — соблюдать точность измерений, учитывать эргономику и грамотно расположить модули.

Зачем нужен чертёж кухонного гарнитура

Чертёж — это не просто набросок мебели на листе. Это детализированный план, который помогает визуализировать будущее пространство, рассчитать площадь, определить количество материалов и спланировать расположение техники. Без точного чертежа высока вероятность ошибок при сборке, неудобной расстановки модулей или конфликта с инженерными системами.
Многие домашние мастера пренебрегают этим этапом, полагаясь на «на глаз». Однако даже погрешность в 3–5 см может привести к тому, что духовой шкаф не войдёт в нишу, а столешница будет болтаться. Особенно критично это для маленьких кухонь, где каждый сантиметр на счету.
Чертёж также необходим при заказе мебели. Производители требуют точные размеры и схемы размещения, чтобы избежать переделок. Даже если вы собираетесь покупать готовый гарнитур, чертёж поможет понять, подойдёт ли он по габаритам и функционалу.

Основные этапы построения чертежа вручную

Создание чертежа — процесс последовательный. Он начинается с подготовки инструментов и заканчивается финальной проверкой всех размеров. Следуя чёткому алгоритму, вы сможете избежать большинства ошибок.

1. Подготовьте инструменты: миллиметровая бумага, карандаш, ластик, линейка, рулетка и транспортир (если есть наклонные стены).
2. Выполните замеры помещения: длина, ширина, высота, толщина стен, расположение окон, дверей, радиаторов, розеток и труб.
3. Выберите масштаб (например, 1:50 — 1 см на бумаге = 50 см в реальности).
4. Начертите контур помещения, соблюдая пропорции.
5. Добавьте проёмы: двери, окна, ниши.
6. Нанесите коммуникации: водопровод, канализацию, электропроводку.
7. Разместите модули гарнитура согласно выбранной планировке.
8. Проставьте все размеры: общие габариты, высоту подвесных шкафов, ширину столешницы и т.д.
9. Проверьте соответствие эргономическим нормам (высота рабочей поверхности, расстояние между модулями).
10. Сделайте копию или сфотографируйте результат.

Инструменты и материалы

Для работы вам понадобится минимальный набор. Главное — точность. Используйте жёсткий карандаш (HB или B), чтобы линии были чёткими, а исправления — аккуратными. Линейка должна быть длинной — не менее 30 см, лучше — метровая.
Миллиметровая бумага предпочтительнее обычной — она позволяет точно выдерживать масштаб и строить прямые углы. Если её нет, можно использовать обычный лист в клетку, но тогда масштаб должен быть крупнее (например, 1 клетка = 25 см).

Правила масштабирования и выбор масштаба

Масштаб — ключевой фактор точности чертежа. Он позволяет уместить реальные размеры комнаты на листе бумаги. Самые распространённые масштабы для бытовых чертежей — 1:50 и 1:25.
При масштабе 1:50 — 1 см на бумаге соответствует 50 см в жизни. Это удобно для кухонь площадью 6–12 м². При 1:25 — 1 см = 25 см, что даёт больше деталей, но требует большего формата листа (А3 вместо А4).
Чтобы перевести реальный размер в масштабный, разделите его на число масштаба. Например, стена длиной 3 метра (300 см) в масштабе 1:50 будет 6 см на бумаге (300 / 50 = 6).

Как выбрать подходящий масштаб

Если кухня меньше 6 м² — используйте 1:25. Так вы сможете детальнее проработать расположение розеток, выступов и ниш. Для больших помещений (от 10 м²) подойдёт 1:50 — он компактнее и легче читается.
Не забывайте указывать масштаб в углу чертежа. Это необходимо, если вы будете показывать схему мастерам или менеджеру по продажам мебели.

Расположение модулей и рабочих зон

Кухня делится на три основные зоны: хранение (холодильник), мойка и готовка (плита). Идеальная планировка — «рабочий треугольник», когда расстояние между этими элементами минимально и логично.
Оптимальное расстояние между каждой вершиной треугольника — от 120 до 270 см. Сумма всех сторон — не более 790 см. Это обеспечивает удобство перемещения и снижает утомляемость.
Расположение модулей зависит от формы помещения:

• Линейная — все модули вдоль одной стены. Подходит для узких кухонь.
• Угловая — гарнитур занимает два соседних участка. Экономит пространство и увеличивает рабочую поверхность.
• П-образная — три стены задействованы. Максимум функционала, но требует площади от 9 м².
• Островная — центральный модуль. Реализуется в просторных кухнях-столовых.

Глубина напольных шкафов — стандартно 60 см (включая столешницу). Подвесные — 30–35 см. Высота подвесных шкафов от пола — 145–150 см, чтобы было удобно заглядывать внутрь.

Расстановка техники

Холодильник не должен блокировать дверь и мешать открыванию шкафов. Между ним и плитой — минимум 60 см свободного пространства. Мойка не размещается над или рядом с духовкой — риск протечек.
Вытяжка монтируется строго над варочной панелью. Расстояние до деревянных поверхностей — не менее 65 см, до каменных — 50 см. Розетки для техники располагаются за модулями, но не в зоне мойки или плиты.

Учёт коммуникаций и электропроводки

Игнорирование труб, проводов и вентиляции — одна из главных причин переделок. Перед тем как размещать модули, нанесите на чертёж:

• Места выхода воды и канализации (для мойки).
• Газовый и электрический ввод (для плиты).
• Розетки и распределительные коробки.
• Вентиляционные каналы и радиаторы отопления.

Мойку нельзя переносить далеко от стояка — это потребует сложного монтажа сантехники и увеличит риск засоров. Если вы хотите изменить расположение, лучше согласовать это со специалистом.
Электропроводка должна предусматривать отдельные линии для мощной техники: холодильник, духовой шкаф, посудомоечная машина. Розетки размещаются на высоте 10–15 см от столешницы или внутри шкафов с фальшпанелями.

Работа с выступами и нишами

Если в стене есть ниша — её можно использовать под встроенную технику. Укажите на чертеже её глубину, ширину и высоту. Выступы (например, труба отопления) обходятся с помощью угловых модулей или декоративных панелей.
Никогда не закрывайте доступ к вентиляции и счётчикам. Оставляйте ревизионные люки или легко снимаемые фасады.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты. Ниже — самые распространённые проблемы и пути их решения.

• Ошибка: Не учтены толщины стен и перегородок.
  Решение: Измеряйте каждую стену отдельно, даже если они кажутся одинаковыми.
• Ошибка: Забыты зазоры под технику.
  Решение: Добавляйте +1–2 см к ширине и глубине каждого встраиваемого прибора.
• Ошибка: Подвесные шкафы слишком высоко.
  Решение: Отсчитывайте 50–55 см от столешницы до нижнего края шкафа.
• Ошибка: Нет доступа к розеткам после установки мебели.
  Решение: Проверяйте, не перекроют ли модули точки подключения.
• Ошибка: Игнорирование дверных проёмов и траектории открывания.
  Решение: Нарисуйте дугу движения дверей и фасадов.

Проверочный чек-лист перед финализацией чертежа

1. Все стены измерены дважды?
2. Указан масштаб и ориентация по сторонам света (окно — сверху)?
3. Нанесены окна, двери, радиаторы, розетки?
4. Рабочий треугольник соответствует нормам?
5. Оставлены зазоры под технику и вентиляцию?
6. Удобно ли открывание дверей и ящиков?
7. Есть ли доступ к коммуникациям?

Экспертное мнение

Профессионалы единодушны: даже простой ручной чертёж значительно повышает шансы на успешный ремонт. Он помогает заранее увидеть проблемные места и скорректировать план.
Главное — системность. Не нужно стремиться к идеальной графической точности, но важно соблюдать пропорции и логику размещения. Современные кухни — это не просто мебель, а продуманная система хранения, приготовления и приёма пищи.

Вопросы и ответы

Заключение

Создание чертежа кухонного гарнитура своими руками — это не только экономия, но и возможность максимально адаптировать пространство под свои нужды. Даже простая схема на бумаге помогает избежать дорогостоящих ошибок и улучшает планировку.
Главное — работать методично: измеряйте точно, соблюдайте масштаб, учитывайте все детали. Не торопитесь с финальным вариантом — лучше потратить время на проработку, чем потом переделывать мебель.

• Всегда делайте двойные замеры — это исключает ошибки.
• Используйте масштаб 1:50 или 1:25 в зависимости от площади.
• Соблюдайте принцип «рабочего треугольника».
• Обязательно учитывайте коммуникации и зазоры под технику.
• Проверяйте чертёж по чек-листу перед началом работ.
