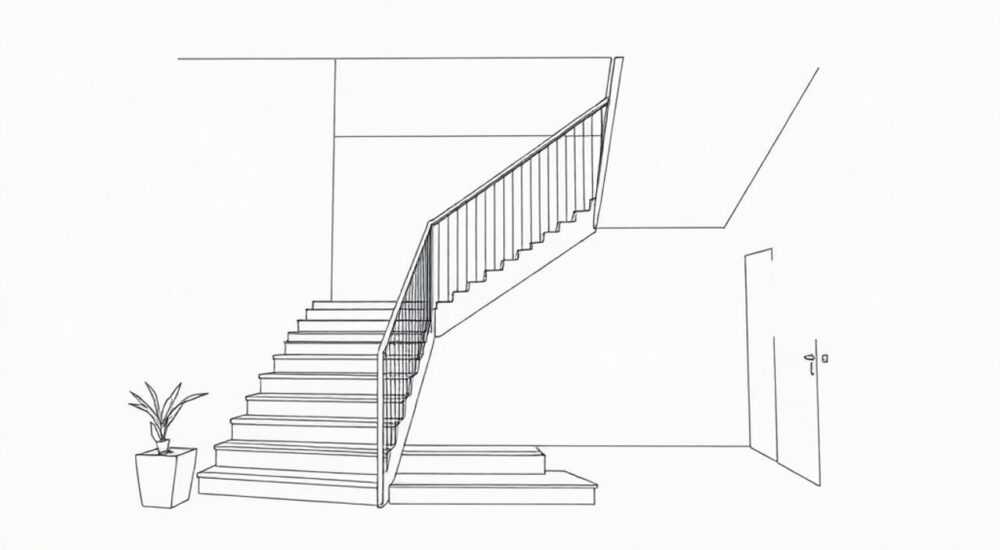

Как начертить лестницу в автокаде

Построение лестницы в AutoCAD — важный этап проектирования зданий, требующий точности и соблюдения строительных норм. Программа позволяет создавать как простые маршевые конструкции, так и сложные винтовые или комбинированные решения с помощью 2D-чертежей и 3D-моделей. Владение инструментами AutoCAD помогает архитекторам и проектировщикам эффективно визуализировать и документировать свои идеи.

Основные требования к лестницам в AutoCAD

При проектировании лестниц в AutoCAD важно не только технически правильно построить чертёж, но и учитывать действующие нормативы. ГОСТ Р 21.501–2018 и СП 54.13330.2016 определяют параметры безопасной и удобной лестницы: угол наклона, высоту подступенка, ширину проступи, минимальную ширину марша и высоту ограждений. Эти данные напрямую влияют на точность чертежа.

Например, стандартная высота подступенка — от 15 до 17 см, ширина проступи — от 25 до 30 см. Оптимальный угол наклона составляет 30–35°. При превышении этих значений конструкция становится травмоопасной. AutoCAD позволяет задавать эти параметры с точностью до миллиметра, что критично при согласовании проектов в экспертизе.

Кроме того, необходимо учитывать тип лестницы: маршевая, винтовая, комбинированная. Каждый тип имеет свои особенности отображения на плане и разрезе. Важно также продумать расположение лестницы относительно стен, дверей и других элементов здания.

Нормативы и рекомендации

• Минимальная ширина марша в жилых домах — 90 см, в общественных зданиях — от 105 см.
• Высота ограждения — не менее 90 см.
• Количество ступеней в одном марше — не более 18.
• Проступь должна выступать за подступенок не более чем на 5 см для предотвращения спотыкания.

Подготовка к чертежу: настройка чертежа и единиц измерения

Перед тем как начертить лестницу в AutoCAD, необходимо правильно настроить рабочее пространство. Выберите шаблон, соответствующий архитектурному проектированию (например, acad.dwt или acadiso.dwt), чтобы единицы измерения были в миллиметрах, а масштаб — 1:100 для планов этажей.

Задайте слои (layers) для разных элементов: стены, лестницы, размеры, тексты, ограждения. Это упростит редактирование и печать. Например, создайте слой «L-Stairs» с цветом синим и толщиной линии 0.3 мм. Используйте команду LAYER для управления слоями.

Настройте сетку (GRID) и шаг привязки (SNAP). Для точного позиционирования ступеней установите шаг привязки 10 или 5 см. Это поможет быстро выравнивать примитивы без необходимости ввода координат вручную.

Проверка настроек перед началом

1. Откройте новый чертёж на основе архитектурного шаблона.
2. Убедитесь, что единицы — миллиметры (команда UNITS).
3. Настройте слои: L-Walls, L-Stairs, L-Dims, L-Text.
4. Активируйте GRID и SNAP с шагом 100 мм.
5. Сохраните чертёж под понятным именем, например, «Проект_Лестница_Этаж1.dwg».

Чертим маршевую лестницу в 2D: пошаговая инструкция

Создание маршевой лестницы — один из самых распространённых сценариев. Начнём с простого одномаршевого варианта. Представьте, что вам нужно соединить два этажа с перепадом высоты 2700 мм. При высоте подступенка 150 мм получается 18 ступеней (2700 / 150 = 18).

Нарисуйте контур лестничной клетки с помощью команды RECTANG. Допустим, ширина марша — 1000 мм, длина площадки — 1200 мм. Затем постройте первую ступень: используйте LINE или RECTANG с размерами 300×150 мм. Скопируйте её 17 раз вверх и вперёд с помощью команды ARRAY (прямоугольный массив).

Для наглядности на виде сверху применяется условное обозначение: лестница показывается серией параллельных линий с указанием направления движения. Используйте команду OFFSET, чтобы создать линии ступеней с шагом 300 мм. Добавьте стрелку движения с помощью POLYLINE.

Не забудьте о площадке. Если лестница поворачивает на 180°, нарисуйте промежуточную площадку размером 1200×1200 мм. Убедитесь, что стыковка маршей выполнена точно — используйте объектную привязку (OSNAP: Endpoint, Midpoint).

Добавление размеров и пояснений

• Проставьте общую длину марша, ширину и количество ступеней.
• Укажите высоту подъёма и метку уровня верхней площадки.
• Добавьте стрелку «Вниз» и «Вверх» для ориентации.
• Используйте стиль размеров, соответствующий ГОСТу (DIMSTYLE).

Создаем винтовую лестницу: особенности и методы

Винтовая лестница — более сложный элемент, но в AutoCAD её можно построить с помощью комбинации окружностей, спиралей и массивов. Начните с центральной опоры: нарисуйте окружность диаметром 100–200 мм. Затем задайте внешний радиус лестницы, например, 800 мм.

Используйте команду HELIX, чтобы создать спиральную траекторию. Укажите высоту подъёма (например, 2700 мм), количество витков (1.5) и шаг (1800 мм). Эта спираль — ориентир для положения ступеней.

Далее нарисуйте одну ступень как сектор кольца. Используйте команду DONUT для внутреннего и внешнего диаметров, затем вырежьте сектор с помощью TRIM. Скопируйте ступень по спирали с помощью полярного массива (POLAR ARRAY). Количество элементов — 15–18, в зависимости от угла поворота.

Вид сверху винтовой лестницы оформляется как концентрические дуги с равномерным шагом. Обязательно добавьте центральную окружность и стрелку направления движения.

Работа с 3D-моделированием лестниц

AutoCAD позволяет перейти от 2D-чертежа к объёмной модели. Это особенно полезно для презентаций, визуализации и проверки на коллизии. Переключитесь в рабочее пространство «3D Modeling» и используйте команды EXTRUDE, PRESSPULL и UNION.

Для маршевой лестницы выделите контур ступеней и выдавите их на высоту 150 мм. Проступи можно выдавить на 300 мм. Используйте ARRAY для создания всех ступеней. Для площадки выдавите прямоугольник на нужную высоту.

Для винтовой лестницы создайте 3D-спираль с помощью HELIX, затем постройте ступень как тело и используйте команду ARRAY в режиме Polar, указав ось вращения. После этого объедините все элементы через BOOLEAN операции.

Добавьте ограждения: нарисуйте поручень как 3D-POLYLINE по линии хода, затем примените SWEEP, используя круглое сечение. Балясины можно создать как цилиндры и размножить с помощью ARRAY.

Использование блоков и динамических объектов

Для ускорения работы и стандартизации рекомендуется использовать блоки. Создайте блок для типовой ступени, лестничного марша или всей лестницы. Команда BLOCK позволяет сохранить объект как единое целое, которое можно вставлять (INSERT) в другие чертежи.

Ещё эффективнее — динамические блоки. Они позволяют изменять параметры лестницы прямо на чертеже: длину, ширину, количество ступеней. Для этого используется редактор блоков (BEDIT), где добавляются параметры (линейные, угловые) и действия (растяжение, массив).

Вы можете загрузить готовые блоки лестниц из библиотек Autodesk или специализированных сайтов. Однако перед использованием обязательно проверьте соответствие нормам и масштабу.

Как создать динамический блок лестницы

1. Нарисуйте лестницу в 2D или 3D.
2. Введите команду BEDIT, создайте новый блок.
3. Добавьте линейный параметр для длины и ширины.
4. Привяжите действие «Stretch» к этим параметрам.
5. Добавьте параметр «Array» для количества ступеней.
6. Сохраните и закройте редактор.

Экспертное мнение

По его словам, будущее за параметрическим проектированием. Даже в стандартном AutoCAD можно реализовать частичный BIM: добавлять свойства к блокам, использовать поля (FIELDS) для автоматического расчёта количества ступеней или высоты подъёма.

Ковалёв советует новичкам начинать с простых 2D-чертежей, но уже с учётом будущего перехода в 3D. «Освойте сначала ручное построение, чтобы понимать геометрию. Потом переходите к автоматизации. Иначе вы будете нажимать кнопки, не понимая, что происходит.»

Вопросы и ответы

Заключение

Проектирование лестницы в AutoCAD — это сочетание технической точности, знания нормативов и умения работать с инструментами программы. Независимо от того, используете ли вы простые линии или сложные параметрические объекты, ключ к успеху — системный подход и внимание к деталям.

• Всегда начинайте с расчёта параметров лестницы по нормам.
• Используйте слои и блоки для организации чертежа.
• Применяйте 3D-моделирование для визуализации и проверки.
• Автоматизируйте процесс с помощью динамических блоков и команд AutoCAD Architecture.
• Экспортируйте лестницу в другие программы для анализа и презентации.
