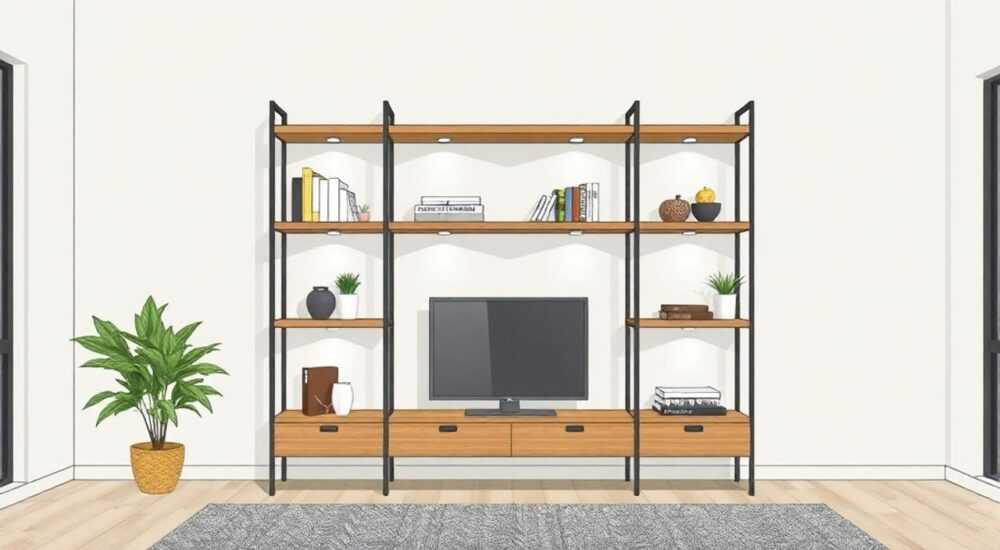

Как начертить стеллаж с полками

Качественно спроектированный стеллаж с полками — это не просто место для хранения вещей, а продуманная система, которая экономит пространство, повышает функциональность помещения и вписывается в интерьер. Независимо от того, планируете ли вы построить стеллаж для гаража, библиотеки, кладовой или гардеробной, правильное начертание чертежа — ключевой этап, определяющий успех всего проекта. От точности замеров, выбора материалов и конструктивных решений зависит прочность, долговечность и внешний вид изделия.

Основные типы стеллажей: как выбрать подходящую конструкцию

Перед тем как приступать к чертежу, важно определиться с типом стеллажа. От этого зависит его конструкция, метод крепления, используемые материалы и нагрузочная способность. Наиболее распространённые виды:

• Настенные стеллажи — крепятся к стене, идеальны для небольших помещений. Полки выдерживают умеренную нагрузку, особенно если используются анкерные крепления.
• Напольные (свободностоящие) — устанавливаются на полу, могут быть высокими и вместительными. Часто применяются в гаражах, мастерских, складах.
• Угловые стеллажи — эффективно используют углы комнаты, экономят пространство. Требуют особого подхода к чертежу из-за нестандартной геометрии.
• Модульные системы — собираются из отдельных блоков, легко масштабируются. Подходят для офисов и домашних библиотек.

Выбор типа зависит от назначения стеллажа. Например, для хранения книг подойдёт напольная конструкция с глубиной полки 30–35 см, а для обуви — узкие полки 20–25 см. Важно также учитывать высоту потолков: стандартный стеллаж не должен превышать 210–220 см, чтобы оставался зазор для проветривания и удобства обслуживания.

Конструктивные решения: рамная, плавающая и каркасная сборка

Тип соединения элементов влияет на прочность и внешний вид. Основные варианты:

• Рамная конструкция — вертикальные стойки образуют каркас, к которому крепятся полки. Прочный вариант, подходит для тяжёлых грузов.
• Плавающие полки — крепятся только к стене, без видимых опор. Эстетично, но требуют надёжного основания (бетон, кирпич).
• Каркас из ЛДСП с эксцентриковыми соединениями — типично для корпусной мебели. Сборка без гвоздей, с использованием конфирматов и минификсов.

Для самостоятельного изготовления чаще всего выбирают рамную или каркасную систему — они проще в реализации и позволяют работать с доступными материалами, такими как ДСП, фанера или массив дерева.

Подготовка к чертежу: замеры, материалы и инструменты

Точный чертёж невозможно создать без предварительной подготовки. Этот этап включает в себя три ключевых компонента: измерение пространства, выбор материалов и подбор инструментов.

Прежде всего, выполните замеры помещения. Используйте лазерную рулетку или обычную — главное, чтобы результат был точным. Запишите ширину, глубину и высоту свободного участка. Учтите наличие розеток, труб, радиаторов и других препятствий. Не забудьте о технологических зазорах: 1–2 см сверху и по бокам для компенсации неровностей стен.

Выбор материала напрямую влияет на нагрузку, которую может выдержать стеллаж. Популярные варианты:

• ЛДСП — бюджетный, лёгкий в обработке, но боится влаги. Толщина 16–18 мм подходит для средней нагрузки.
• Фанера ФК — прочнее, устойчива к деформации. Используется толщиной 12–18 мм.
• Массив сосны или берёзы — экологичный, долговечный, но дорогой и требует обработки антисептиками.
• Металлический профиль — для промышленных стеллажей. Выдерживает сотни килограммов.

Инструменты, необходимые для черчения и последующей сборки:

1. Лист бумаги в клетку или CAD-программа (например, SketchUp, AutoCAD, DraftSight);
2. Линейка, карандаш, ластик;
3. Рулетка и уровень;
4. Компьютер с ПО для 3D-моделирования (по желанию).

Как начертить стеллаж по шагам: от эскиза до точного чертежа

Процесс создания чертежа можно разбить на несколько чётких этапов. Следуя им, даже новичок сможет получить рабочий проект.

Шаг 1: Создайте общий эскиз

Начните с наброска на бумаге. Нарисуйте прямоугольник, соответствующий внешним габаритам стеллажа. Укажите количество полок, их расположение и примерные размеры. Это поможет визуализировать будущую конструкцию.

Шаг 2: Определите масштаб

Для точности используйте масштаб. Самый удобный — 1:10 (1 см на чертеже = 10 см в реальности). Это позволяет уместить крупный объект на листе А4 и сохранить читаемость.

Шаг 3: Нанесите все размеры

На чертеже должны быть указаны:

• Общая высота, ширина и глубина;
• Расстояние между полками;
• Толщина каждой детали (например, полка — 18 мм);
• Размеры стоек, цоколя, задней стенки (если есть).

Не забывайте, что при сборке детали «насаживаются» друг на друга — например, полка вставляется в пазы стоек. Поэтому общая высота стеллажа = сумма высот всех промежутков + толщина всех полок.

Шаг 4: Добавьте виды

Хороший чертёж включает как минимум два вида:

• Вид спереди — показывает ширину, высоту и расположение полок;
• Вид сбоку — демонстрирует глубину, толщину деталей и способ крепления.

Если возможно, добавьте вид сверху и 3D-рендер. Современные программы вроде SketchUp позволяют быстро построить объёмную модель и проверить сборку до начала работ.

Шаг 5: Укажите крепёж и соединения

Отметьте на чертеже:

• Тип крепления полок (регулируемые уголки, евровинты, шканты);
• Расположение отверстий под конфирматы (стандарт — 32 мм от края);
• Места крепления к стене (анкерные болты, L-образные кронштейны).

Распространённые ошибки при проектировании и как их избежать

Даже опытные мастера допускают просчёты. Вот наиболее частые проблемы и пути их решения.

• Ошибка: игнорирование нагрузки на полку. Тонкая полка из ДСП под тяжёлыми книгами прогнётся. Решение — увеличить толщину материала или добавить опоры каждые 60 см.
• Ошибка: нет запаса по высоте. Стеллаж вплотную к потолку сложно собрать. Решение — оставляйте 2–3 см зазора.
• Ошибка: неправильный масштаб чертежа. Из-за этого детали не совпадают. Решение — всегда подписывайте масштаб в углу листа.
• Ошибка: отсутствие задней стенки. Особенно актуально для высоких стеллажей — без неё теряется жёсткость. Решение — добавьте ДВП толщиной 3–4 мм.

Проверочный чек-лист перед сборкой

Перед началом работ убедитесь, что:

1. Все размеры перепроверены;
2. Материалы закуплены с запасом 10% на случай брака;
3. Чертёж содержит все виды и спецификацию деталей;
4. Указаны тип и количество крепежа;
5. Учтены особенности помещения (неровные стены, провода и т.д.).

Экспертное мнение: советы профессионала от мебельного производства

По словам эксперта, важнейший фактор — это учёт прогиба полки. Даже качественный ЛДСП при длине 80 см и толщине 16 мм может прогнуться на 3–5 мм под нагрузкой 25 кг. Чтобы избежать этого, нужно:

• Уменьшить пролёт (добавить опору по центру);
• Использовать ребро жёсткости (планку, приклеенную снизу);
• Выбрать более толстый материал (25 мм для массива).

Также Дмитрий отмечает рост популярности модульных систем: «Клиенты хотят гибкость. Сегодня стеллаж стоит в прихожей, завтра — переезжает в детскую. Конструкция должна позволять легко разбирать и собирать изделие без потери прочности.»

Вопросы и ответы

Заключение

Начертить стеллаж с полками — задача, требующая внимания к деталям, но вполне посильная даже начинающему мастеру. Успех зависит от трёх факторов: точных замеров, грамотного выбора материалов и чёткого чертежа с указанием всех размеров и способов крепления. Не стоит пренебрегать этапом проектирования — он сэкономит время, деньги и нервы в будущем.

• Всегда делайте точные замеры с учётом зазоров и препятствий.
• Используйте масштабный чертёж с указанием всех размеров и видов.
• Учитывайте нагрузку на полки и выбирайте материал с запасом прочности.
• Добавляйте заднюю стенку и крепление к стене для устойчивости.
• Проверяйте проект по чек-листу перед началом сборки.
