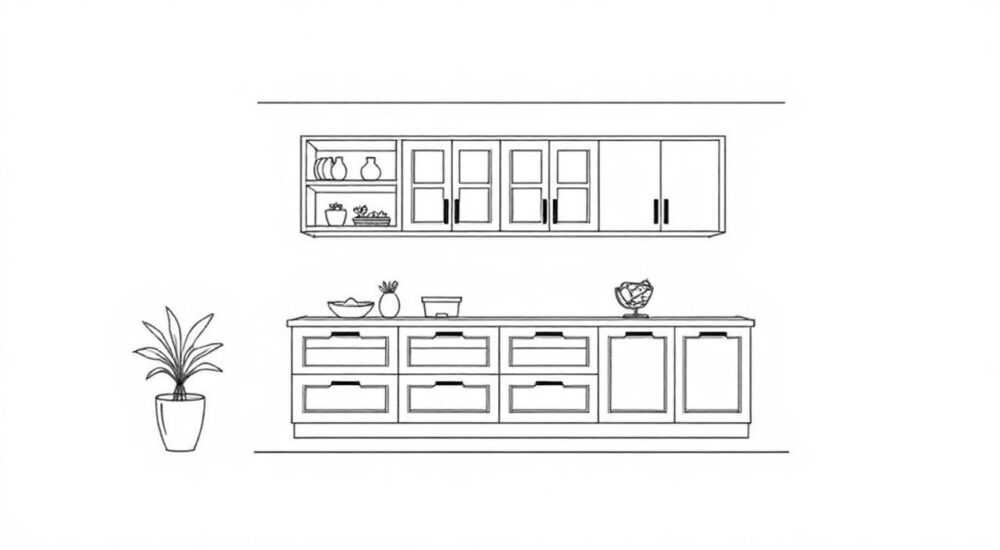

Как начертить тумбу в проекции

Чертёж тумбы в проекции — это базовый элемент подготовки к изготовлению мебели, позволяющий точно передать форму, размеры и конструкцию изделия. Он необходим как для профессиональных мебельщиков, так и для домашних мастеров, планирующих собрать тумбу своими руками. Правильно выполненный чертёж включает виды спереди, сверху и сбоку, а также содержит все необходимые размеры, обозначения материалов и узлов соединения.

Основы проекционного черчения мебели

Проекционное черчение — это способ отображения трёхмерного объекта на двухмерной плоскости с помощью нескольких взаимосвязанных видов. Для мебели, включая тумбу, применяется метод прямоугольного (ортогонального) проецирования, при котором объект условно «проецируется» на три плоскости: фронтальную, горизонтальную и профильную. Это даёт три основных вида: спереди, сверху и слева (или справа).
Каждый вид несёт уникальную информацию. Вид спереди показывает высоту и ширину, вид сверху — ширину и глубину, а боковой вид — высоту и глубину. Важно, чтобы размеры между видами соответствовали друг другу, иначе чертёж будет противоречивым и непригодным к использованию. Такой подход обеспечивает однозначность интерпретации и позволяет избежать ошибок при раскрое и сборке.
Для начинающих важно понимать принцип «проекционной связи». Например, вертикальные линии на виде спереди должны совпадать по высоте с аналогичными линиями на боковом виде, а горизонтальные — по ширине с видом сверху. Это достигается за счёт использования вспомогательных осевых линий и выравнивания контуров.

Какие проекции используются в мебельном деле?

В мебельной промышленности и столярном деле применяются следующие стандартные виды:

• Вид спереди (фронтальный) — основной, определяет внешний вид и расположение фасадов.
• Вид сверху (план) — нужен для понимания компоновки внутренних полок, ящиков и перегородок.
• Вид слева или справа — помогает увидеть глубину, конструкцию боковых стенок и механизмов выдвижения.

Иногда добавляют разрезы, если необходимо показать скрытые элементы — например, направляющие ящиков или систему подвески дверей.

Подготовка к чертежу: инструменты и данные

Прежде чем приступать к построению проекций, необходимо собрать исходные данные и выбрать инструменты. От точности замеров и качества исполнения зависит, насколько удобно будет работать с чертежом на этапе производства.
Определитесь с назначением тумбы: это может быть тумба под телевизор, прикроватная, кухонная или универсальная. От этого зависят типовые размеры. Например, высота тумбы под ТВ — 45–60 см, ширина — до 180 см, глубина — 40–50 см. Прикроватная тумба обычно имеет высоту 50–60 см, ширину 40–50 см и глубину 30–40 см.
Выберите масштаб чертежа. Наиболее удобны масштабы 1:5, 1:10 или 1:20 — они позволяют разместить все виды на одном листе А4 или А3 с достаточной детализацией. Для ручного черчения подойдёт миллиметровка, линейка, угольник и карандаш. При работе в CAD-программах (например, AutoCAD, SketchUp, Блокнот К3) масштаб задаётся автоматически.

Необходимые инструменты и ПО

Построение трёх видов тумбы

Начнём с построения вида спереди — он является основным и определяет общую компоновку. Нарисуйте прямоугольник, соответствующий габаритам тумбы: например, 600 мм в высоту и 800 мм в ширину. Разделите его на секции: одну или несколько дверок, ящики, открытые полки. Учтите зазоры между фасадами — стандартно 2–3 мм с каждой стороны.
Далее переходите к виду сверху. Под основным видом, с выдержанным расстоянием (не менее 2 см), начертите второй прямоугольник, соответствующий ширине и глубине тумбы. Если глубина — 450 мм, то прямоугольник будет 800×450 мм. Проекционная связь требует, чтобы ширина на виде сверху совпадала с шириной на виде спереди. Используйте вертикальные вспомогательные линии для точного выравнивания.
Третий вид — боковой (слева или справа). Его располагают справа от вида спереди. Он должен соответствовать по высоте виду спереди и по глубине — виду сверху. Таким образом, получается 600×450 мм. Здесь отражаются толщина задней стенки, положение полок по глубине, а также конструкция ножек или цоколя.

Пошаговый алгоритм построения

1. Определите габаритные размеры тумбы: высоту, ширину, глубину.
2. Выберите масштаб (например, 1:10) и подготовьте лист.
3. Начертите вид спереди, обозначив фасады, ящики и декоративные элементы.
4. Под ним — вид сверху, выровненный по ширине с первым видом.
5. Справа от вида спереди — боковой вид, выровненный по высоте.
6. Добавьте внутренние детали: полки, перегородки, отверстия под крепления.
7. Нанесите размеры, обозначения материалов и технические требования.

Размеры и обозначения на чертеже

Без размеров чертёж не имеет практической ценности. Все габаритные, установочные и конструктивные размеры должны быть указаны чётко и однозначно. Габаритные — это общая высота, ширина и глубина. Установочные — расстояния между полками, высота цоколя, размеры ящиков. Конструктивные — толщина ДСП, диаметр отверстий под эксцентрики.
Размеры наносятся с помощью выносных и размерных линий. Выносные линии выходят за контур детали на 1–2 мм, размерная линия ограничена стрелками. Размер указывается над линией (для горизонтальных) или слева (для вертикальных). Не допускайте дублирования размеров — каждый размер проставляется только один раз, если нет особой необходимости.
Обозначайте материалы: например, «ДСП 16 мм, ЛДСП белый» или «Фанера берёзовая 9 мм». Можно использовать условные обозначения, принятые на производстве: штриховку для ДСП, сетку для фанеры. Также укажите тип крепежа: евровинт, эксцентриковое соединение, уголок.

Как оформить спецификацию?

Если чертёж используется для раскроя, к нему добавляют таблицу-спецификацию. Она содержит:

• Наименование детали (боковина, полка, фасад).
• Габариты (Ш × В × Т, мм).
• Количество штук.
• Материал.
• Особые примечания (шлифовка, кромление, отверстия).

Такая таблица значительно упрощает работу на производстве и минимизирует ошибки.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при построении проекций. Самые распространённые — нарушение проекционной связи, отсутствие размеров, игнорирование толщины материала. Например, если не учесть толщину боковой стенки при расчёте внутреннего пространства, полка не встанет на место.
Ещё одна частая ошибка — неправильное масштабирование. При ручном черчении легко ошибиться на пару миллиметров, что в натуре даст сбой в сборке. Решение — использовать миллиметровку и проверять ключевые размеры дважды.
Некоторые забывают указывать направление текстуры ДСП или сторону кромления. Это приводит к тому, что фасад оказывается «вверх ногами» или с некрашенным краем. Чтобы избежать этого, на чертеже можно ставить стрелку «лицо» или подписывать «Лицевая сторона».

Чек-лист правильного чертежа тумбы

• Все три вида присутствуют и связаны проекционно.
• Нанесены все габаритные, установочные и конструктивные размеры.
• Указаны толщина и тип материала для каждой детали.
• Есть спецификация или перечень деталей.
• Обозначены лицевые стороны, направление кромления, тип крепежа.
• Чертёж выполнен в едином масштабе без противоречий.

Экспертное мнение

Он также отмечает, что новичкам стоит начинать с простых моделей — например, тумбы с двумя дверками и одной полкой. После освоения базы можно переходить к сложным конструкциям с выдвижными ящиками, подсветкой и фасадами из МДФ.

Вопросы и ответы

Заключение

Начертить тумбу в проекции — значит создать точный технический документ, на основе которого можно изготовить изделие без ошибок. Ключ к успеху — соблюдение принципов ортогонального проецирования, чёткая проработка всех трёх видов и полная размерная информация. Не менее важны обозначения материалов, крепежа и лицевых сторон.

• Используйте три проекции: спереди, сверху и сбоку — для полноты информации.
• Соблюдайте масштаб и проекционную связь между видами.
• Указывайте все размеры, включая толщину материала и зазоры.
• Добавляйте спецификацию деталей для удобства раскроя.
• Проверяйте чертёж перед использованием — как будто вы его читаете впервые.
