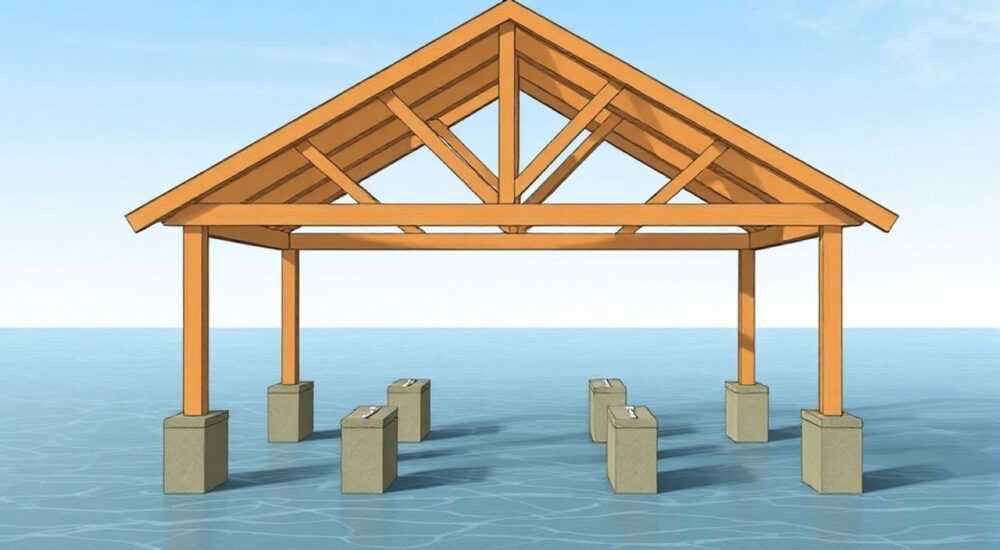

Как нагрузка на пилястры от фермы

Нагрузка на пилястры от фермы — один из ключевых аспектов при проектировании каркасных зданий, особенно в промышленном и складском строительстве. Пилястры, или колонны, воспринимают усилия от несущих конструкций покрытия, включая фермы, и передают их на фундамент. Неправильный расчёт нагрузок может привести к деформации, перегрузке элементов и даже аварийным ситуациям. От точности определения этих усилий зависит устойчивость, долговечность и безопасность всего сооружения.

Что такое пилястр и ферма: базовые понятия

Пилястр — это вертикальная несущая конструкция, работающая преимущественно на сжатие. В отличие от полноценной колонны, пилястр может быть частично заделан в стену или иметь меньшие габариты, но в современной практике термин часто используется как синоним колонны каркаса. Он принимает на себя нагрузки от покрытия, перекрытий и других элементов и передаёт их на фундамент.
Ферма — это плоская или пространственная система стержней, соединённых в узлах шарнирно или жёстко, предназначенная для перекрытия больших пролётов. Фермы применяются в покрытиях промышленных зданий, ангаров, спортивных сооружений. Они легче балок, эффективнее используют материал и способны выдерживать значительные нагрузки.
Связь между фермой и пилястром осуществляется через опорные узлы. От характера этого соединения зависит, какие усилия будут действовать на колонну: только вертикальная сила, или дополнительно изгибающий момент и поперечная сила. При шарнирном опирании ферма передаёт на пилястр преимущественно вертикальную реакцию. При жёстком защемлении — ещё и момент, что создаёт дополнительные напряжения в колонне.

Когда используются пилястры с фермами?

• В одноэтажных промышленных зданиях с шагом колонн 6–12 м.
• В ангарах и складах, где требуется свободное пространство без внутренних опор.
• В зданиях с большими пролётами (от 18 м и более), где применение балок экономически нецелесообразно.
• При реконструкции, когда необходимо усилить существующую стену дополнительными опорами.

Выбор между фермой и балкой зависит от пролёта, нагрузки, требований по высоте помещения и стоимости. Фермы позволяют снизить расход металла на 20–40% по сравнению с составными балками при тех же условиях.

Виды нагрузок на пилястр от фермы

Нагрузка на пилястр складывается из нескольких компонентов. Их необходимо собрать с учётом нормативных документов: СП 20.13330.2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и других.
Первый тип — постоянные нагрузки. К ним относятся собственный вес фермы, кровельного покрытия, утеплителя, снегозадержателей, инженерных коммуникаций. Эти нагрузки действуют постоянно и рассчитываются на основе проектных данных. Например, масса стальной фермы пролётом 30 м может составлять 1,5–2 тонны.
Второй тип — временные нагрузки. Основная из них — снеговая нагрузка. Она зависит от района строительства, уклона кровли и наличия аэродинамических эффектов. По СП 20.13330.2016, в Москве и области нормативная снеговая нагрузка составляет 1,8 кПа. Также учитываются ветровые нагрузки, хотя они чаще вызывают горизонтальные усилия, чем вертикальные.
Третий тип — особые нагрузки. К ним относятся сейсмические воздействия, температурные колебания, взрывы. В большинстве случаев такие нагрузки рассматриваются отдельно и могут не влиять напрямую на вертикальную нагрузку, но важны для общей устойчивости системы.

Как собираются нагрузки?

Сбор нагрузок выполняется по принципу «сверху вниз». Начинают с кровельного покрытия, затем добавляют вес фермы, снег, полезную нагрузку. Каждая нагрузка умножается на коэффициент надёжности: 1,05–1,1 — для постоянных, 1,4 — для снеговых и ветровых.
Например, если ферма перекрывает пролёт 24 м с шагом 6 м, то грузовая площадь на одну опору — 12 м² (6 м × 2 м — половина пролёта слева и справа). Если суммарная расчётная нагрузка — 2,5 кПа, то вертикальная сила на опору составит: 2,5 × 12 = 30 кН (около 3 тонн).

Как рассчитывать нагрузку: пошаговый алгоритм

Расчёт нагрузки на пилястр — систематический процесс, требующий внимания к деталям. Ниже приведён проверенный алгоритм, соответствующий требованиям российских норм.

1. Определите геометрию и шаг конструкций. Запишите пролёт фермы, шаг пилястров, высоту колонны, тип кровли. Это основа для всех последующих расчётов.
2. Соберите постоянные нагрузки. Посчитайте вес всех слоёв кровли: профнастил, утеплитель, пароизоляция, ферма. Данные берутся из спецификаций или каталогов производителей.
3. Добавьте временную нагрузку. Примите нормативную снеговую нагрузку по карте из СП 20.13330.2016. Учтите коэффициент перехода к расчётному значению (часто 1,4).
4. Учтите технологические нагрузки. Если в здании установлены краны, вентиляция или другое оборудование, его вес и динамические эффекты должны быть учтены.
5. Определите грузовую площадь. Это площадь, с которой нагрузка собирается на одну опору. Для крайнего пилястра — половина пролёта, для среднего — вся ячейка.
6. Вычислите суммарную вертикальную силу. Умножьте общую расчётную нагрузку (в кПа) на грузовую площадь (в м²).
7. Проверьте наличие момента. Если ферма жёстко защемлена, определите опорный момент по расчёту фермы в программе (например, SCAD, ЛИРА).
8. Выполните проверку устойчивости пилястра. Рассчитайте на сжатие с изгибом по СП 16.13330.2017, проверьте предельную гибкость и прочность сечения.

Пример расчёта

Рассмотрим здание в Подмосковье:

• Пролёт фермы — 30 м, шаг пилястров — 6 м;
• Кровля: профнастил Н75 (0,18 кПа), утеплитель 150 мм (0,1 кПа), ферма (0,3 кПа);
• Снеговая нагрузка — 1,8 кПа (норматив), коэффициент 1,4 → 2,52 кПа;
• Грузовая площадь на опору — 6 м × 15 м / 2 = 45 м²? Нет — ошибка! На самом деле, грузовая площадь = шаг × половина пролёта = 6 × 15 = 90 м²? Также неверно.

Правильно: грузовая площадь = шаг колонн × (половина пролёта слева + половина справа) = 6 × 15 = 90 м²? Нет — для одной опоры это шаг × половина расстояния до соседних ферм. Если фермы идут с шагом 6 м, то на одну опору приходится 6 м × 15 м = 90 м²? Да, но только если это средняя колонна. Для крайней — 6 × 7,5 = 45 м².
Итак, для средней колонны:

• Постоянная нагрузка: 0,18 + 0,1 + 0,3 = 0,58 кПа × 1,1 = 0,638 кПа;
• Снеговая: 1,8 × 1,4 = 2,52 кПа;
• Суммарная: 0,638 + 2,52 = 3,158 кПа;
• Вертикальная сила: 3,158 × 90 = 284,22 кН ≈ 28,4 тонны.

Такая нагрузка требует колонны из двутавра широкополочного, например 40Ш1 или составного сечения.

Особенности передачи усилий в узлах сопряжения

От того, как выполнен узел сопряжения фермы с пилястром, зависит характер нагружения колонны. Возможны три основных схемы:

• Шарнирное опирание. Ферма опирается на опорный столик или фасонку, передавая только вертикальную силу. Горизонтальные усилия и моменты не возникают. Такой узел проще в изготовлении и расчёте.
• Жёсткое защемление. Ферма приваривается к колонне по всему контуру. Передаётся не только сила, но и изгибающий момент, особенно при неравномерной нагрузке. Колонна работает как рамный стержень.
• Полужёсткое соединение. Узел имеет ограниченную поворотную жёсткость. Чаще встречается в реальных условиях, но сложнее моделировать.

В практике чаще применяется шарнирное опирание, так как оно снижает чувствительность к неравномерным осадкам и упрощает монтаж. Однако при жёстком соединении можно добиться меньших прогибов фермы, что актуально для зданий с подвесным оборудованием.

Как смоделировать узел в расчёте?

В программах типа SCAD или ЛИРА:

• Для шарнира — задайте шарнир в опорном узле по оси Y (вращение разрешено).
• Для защемления — закрепите все степени свободы (включая поворот).
• Для полужёсткого — задайте промежуточную жёсткость на поворот, полученную из испытаний или нормативных данных.

Ошибка в задании граничных условий — одна из самых частых причин расхождения расчёта с реальностью. Например, если в расчёте принят шарнир, а на монтаже сделано жёсткое соединение, колонна будет работать с дополнительным моментом, которого не было в проекте.

Распространённые ошибки и как их избежать

Несмотря на наличие норм и программ, ошибки при расчёте нагрузок встречаются часто. Вот основные из них:

• Забыли про вес самой фермы. Особенно при использовании лёгких конструкций. Ошибка до 10–15% в нагрузке.
• Неверно определили грузовую площадь. Часто путают шаг ферм и шаг колонн, особенно при разных направлениях несущих конструкций.
• Не учли снеговой мешок. В местах примыкания к парапетам или выступающим частям нагрузка может быть в 1,5–2 раза выше.
• Пренебрегли ветровыми отсосами. При сильном ветре может возникнуть подъёмная сила, разгружающая ферму, но создающая растяжение в нижнем поясе и опорах.
• Не проверили устойчивость пилястра. Колонна может выдержать нагрузку, но потерять устойчивость из-за большой гибкости.

Как избежать ошибок?

1. Проверяйте расчёт независимо — пусть второй специалист пересчитает ключевые параметры.
2. Используйте BIM-модели — они позволяют визуализировать грузовые площади и автоматизировать сбор нагрузок.
3. Сверяйтесь с типовыми решениями — например, сериями 1.460, 5.904.
4. Документируйте все допущения: тип узла, коэффициенты, источники данных.

Экспертное мнение

Она также отмечает рост применения лёгких стальных тонкостенных конструкций (ЛСТК), где нагрузки меньше, но чувствительность к неточностям — выше. «Там даже лишние 0,1 кПа могут привести к потере устойчивости пояса. Поэтому — внимание к деталям».

Вопросы и ответы

Заключение

Нагрузка на пилястры от фермы — это результат комплексного воздействия постоянных, временных и технологических факторов. Её правильное определение требует точного сбора нагрузок, понимания конструктивной схемы и внимания к деталям узлов сопряжения. Ошибки на этапе проектирования могут привести к серьёзным последствиям в эксплуатации.

• Собирайте все виды нагрузок: постоянные, снеговые, технологические.
• Точно определяйте грузовую площадь и тип опирания фермы.
• Учитывайте жёсткость узлов — она влияет на характер нагружения пилястра.
• Проверяйте расчёты независимо и используйте BIM-технологии для минимизации ошибок.
• При реконструкции или изменении назначения здания — всегда пересчитывайте нагрузки.
