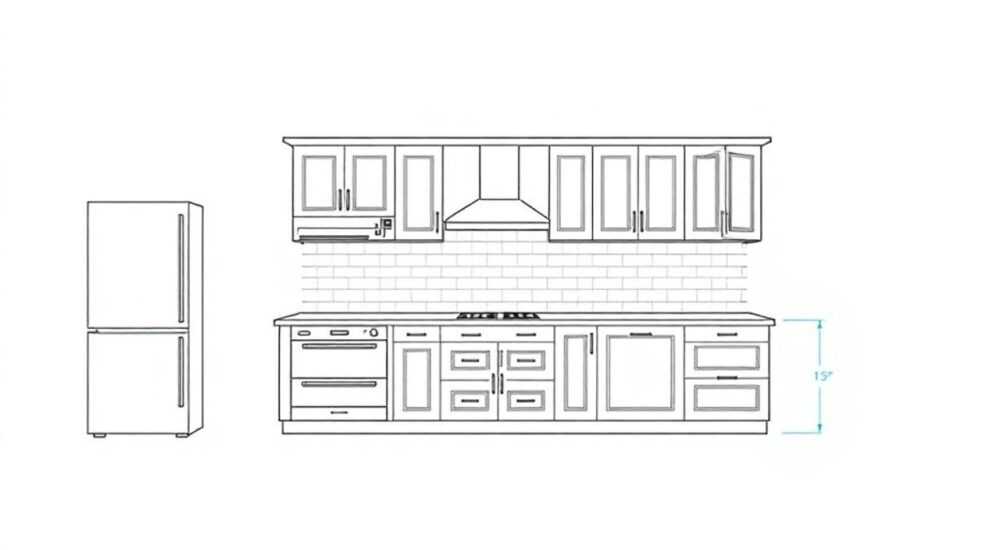

Как нарисовать чертеж тумбы

Чертеж тумбы — это технический документ, который позволяет точно изготовить мебель с соблюдением всех размеров, пропорций и конструктивных особенностей. Он необходим как для самостоятельного производства, так и для передачи в мастерскую или на производство. Правильно выполненный чертёж включает виды спереди, сверху и сбоку, а также деталировку фасадов, полок, цоколей и креплений.

Типы тумб и их особенности

Тумба — универсальный элемент мебели, который может использоваться в гостиной, спальне, прихожей, ванной комнате или на кухне. От назначения зависит её конструкция, материалы и форма. Например, тумба под телевизор должна быть прочной, устойчивой к нагрузкам и иметь отверстия для проводов. Прикроватная тумбочка — компактная, с одной-двумя выдвижными ящиками. Ванная тумба часто включает раковину и скрытое хранение.

Различают следующие основные типы:

• Тумба с ящиками — классический вариант, удобный для хранения мелочей;
• Открытые тумбы — без дверец, с полками, визуально легкие;
• Глухие тумбы — с распашными дверцами, защищают содержимое от пыли;
• Комбинированные — сочетают ящики, полки и дверцы;
• Подвесные — крепятся к стене, экономят пространство;
• Настольные — используются как дополнение к столу или стойке.

Выбор типа влияет на сложность чертежа. Например, выдвижные ящики требуют учёта направляющих, зазоров и механизма открытия. Подвесная конструкция обязывает рассчитать нагрузку на кронштейны и предусмотреть точки крепления.

Стандартные размеры тумб

Хотя чертёж можно делать под индивидуальные нужды, есть общепринятые габариты:

• Высота: 45–75 см (прикроватная — около 60 см, под ТВ — 40–60 см);
• Ширина: 40–120 см (зависит от функционала);
• Глубина: 30–50 см (в прихожей — до 35 см, в гостиной — до 50 см).

Эти значения — отправная точка. Для эргономики важно, чтобы тумба соответствовала росту пользователя и общей стилистике помещения.

Подготовка к работе: что нужно учесть до начала

Перед тем как начать рисовать чертёж, необходимо собрать всю исходную информацию. Это поможет избежать ошибок и переделок. Начните с анализа места установки. Измерьте нишу, проверьте доступ к коммуникациям, оцените освещение и нагрузку на пол.

Далее определитесь с функционалом:

• Сколько вещей нужно хранить?
• Будут ли ящики, полки или дверцы?
• Нужна ли подсветка, розетки или система доводчиков?

Материал также влияет на проектирование. ДСП, МДФ, массив дерева, фанера — каждый имеет свои особенности по толщине, весу и способу соединения. Например, стандартная толщина ДСП — 16 мм, а для полок под нагрузкой лучше использовать 18–25 мм.

Сбор эскизов и вдохновения

Изучите фото готовых решений в каталогах, на Pinterest или в мебельных магазинах. Выберите 2–3 понравившихся варианта и проанализируйте их:

• Как организовано внутреннее пространство?
• Где расположены крепления?
• Какие декоративные элементы используются?

Не копируйте полностью, но адаптируйте идеи под свои условия. Эскиз можно набросать от руки — это поможет быстрее представить форму и пропорции.

Этапы создания чертежа тумбы

Процесс разработки чертежа можно разделить на несколько чётких шагов. Следование алгоритму снижает риск ошибок и ускоряет работу.

1. Определите масштаб. Обычно используется 1:10 или 1:20. На листе А4 в масштабе 1:10 помещается тумба шириной до 1 метра.
2. Нарисуйте внешний контур. Начните с вида спереди — прямоугольник с указанием общей высоты и ширины.
3. Добавьте внутреннюю структуру. Разметьте положение полок, перегородок, ящиков. Укажите расстояние от краёв.
4. Постройте вид сверху и сбоку. Это покажет глубину, толщину стенок и расположение задней панели.
5. Нанесите размеры. Каждая деталь должна быть обозначена: длина, ширина, толщина, диаметр отверстий.
6. Добавьте спецификацию. Перечень всех деталей с маркировкой (например, «Деталь 1 — боковая стенка»), материалом и количеством.
7. Укажите особенности сборки. Тип креплений (конфирматы, эксцентрики), направляющие для ящиков, наличие фасадов.

Каждый вид должен быть подписан: «Вид спереди», «Разрез А-А», «Вид сверху». Это стандартная практика в машиностроении и мебельном деле.

Пример деталировки

Допустим, вы проектируете тумбу под телевизор 100×45×40 см (Ш×В×Г) с двумя ящиками. Её детали:

• Боковые стенки — 2 шт., 45×40 см, ДСП 16 мм;
• Верхняя и нижняя панели — 100×40 см, ДСП 16 мм;
• Задняя стенка — ДВП 4 мм, 98×43 см (с учётом зазоров);
• Фальшпанель — 100×10 см, МДФ;
• Ящики — 38×30×35 см, фасады — МДФ 18 мм, корпус — ДСП 16 мм.

Обязательно укажите, где будут отверстия под конфирматы (обычно каждые 32 мм по системе «32 мм»). Это стандарт, используемый на мебельных заводах.

Инструменты и программы для черчения

Вы можете рисовать чертёж от руки на миллиметровке или в цифровом виде. Последний способ предпочтительнее: он точнее, позволяет легко вносить правки и делиться файлами.

Популярные программы:

• SketchUp — интуитивный 3D-редактор, отлично подходит для начинающих. Есть бесплатная версия;
• AutoCAD — профессиональный инструмент для точного черчения. Подходит для сложных проектов;
• Компас-3D — популярна в России, используется в промышленности;
• FreeCAD — бесплатный аналог AutoCAD с открытым исходным кодом;
• QCAD — 2D-редактор для тех, кто предпочитает работать в плоскости.

Для быстрой визуализации подойдут онлайн-сервисы:

• BIMobject;
• Roomstyler;
• Planner 5D.

Они позволяют собрать тумбу из готовых блоков, но не дают полноценного чертежа для раскроя. Поэтому лучше использовать их на этапе вдохновения, а не проектирования.

Пошаговый пример в SketchUp

1. Откройте программу, выберите шаблон «Мебель».
2. Используя инструмент «Прямоугольник», нарисуйте основание тумбы.
3. Вытяните его в объём с помощью «Выдавливания».
4. Добавьте боковые стенки, полки, ящики.
5. Разместите компоненты, задайте размеры.
6. Перейдите в режим «Камера» — просмотрите со всех сторон.
7. Экспортируйте чертёж в PDF или DWG.

Программы автоматически генерируют спецификацию деталей — это экономит время и снижает риск ошибки при заказе материала.

Ошибки, которые недопустимы при создании чертежа

Даже опытные мастера допускают просчёты. Ниже — самые частые и опасные из них.

• Отсутствие масштаба. Без указания масштаба чертёж теряет смысл. Человек, который будет собирать тумбу, не сможет понять реальные размеры.
• Неточное нанесение размеров. Размеры должны быть полными: не только общие габариты, но и расстояния между полками, отверстиями, кромками.
• Игнорирование технологии «32 мм». Если вы используете стандартные мебельные комплектующие (направляющие, петли), отверстия должны быть строго по системе: каждые 32 мм по высоте.
• Неправильный учёт толщины материала. Например, если боковая стенка 16 мм, а вы не учли это при расчёте внутренней глубины, ящик может не поместиться.
• Отсутствие спецификации. Без списка деталей легко ошибиться в количестве или материале.
• Не указаны зазоры. Между дверцами и ящиками обязательно оставляйте 2–3 мм, иначе они будут цепляться при открывании.

Проверочный чек-лист перед печатью чертежа

1. Все размеры нанесены?
2. Указан масштаб и единицы измерения?
3. Есть ли спецификация с перечнем деталей?
4. Учтены ли толщины материалов?
5. Проверены зазоры между подвижными элементами?
6. Отмечены места сверления и крепления?
7. Добавлены виды: спереди, сверху, сбоку?

Сохраняйте чертёж в нескольких форматах: PDF для печати, SKP или DWG — для редактирования.

Экспертное мнение

По его словам, лучшая практика — использовать комбинацию: ручной эскиз для концепции и цифровой чертёж для реализации. Также он рекомендует всегда консультироваться с теми, кто будет собирать изделие — иногда сборщик замечает неточности, которые ускользнули от дизайнера.

Вопросы и ответы

Заключение

Создание чертежа тумбы — это не просто рисование линий, а продуманный процесс проектирования, требующий внимания к деталям, знания стандартов и понимания технологий. Правильный чертёж становится мостом между идеей и реальным изделием. Он минимизирует ошибки, ускоряет производство и повышает качество конечного результата.

• Определите тип, размеры и функционал тумбы до начала работы.
• Используйте масштаб 1:10 или 1:20 и наносите все размеры.
• Применяйте специализированные программы для точности и наглядности.
• Включайте в чертёж спецификацию, зазоры и технологические требования.
• Проверяйте проект по чек-листу перед началом раскроя.
