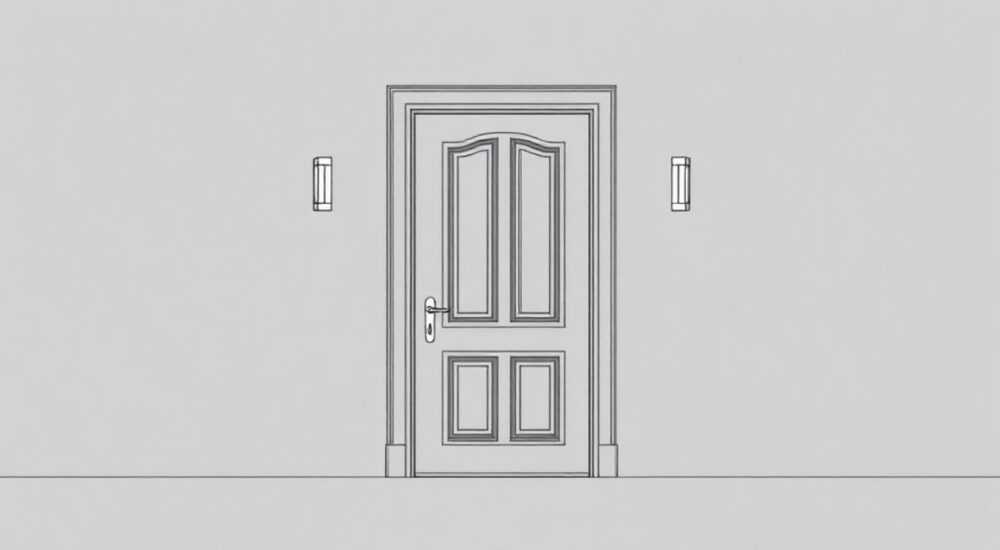

Как нарисовать дверь в автокаде

Нарисовать дверь в AutoCAD можно как в виде простого чертежа на плоскости, так и в трёхмерном формате — с учётом толщины, проёма, коробки и фурнитуры. В зависимости от задачи (рабочая документация, архитектурная визуализация или строительный проект), используются разные подходы: от ручного построения до применения блоков, динамических элементов и сторонних библиотек.

Чтобы быстро и точно нарисовать дверь в AutoCAD, используйте готовые блоки из стандартных или специализированных библиотек. Для полного контроля над геометрией — создавайте дверь вручную с применением примитивов, слоёв и параметрических связей.

Содержание статьи:

Основные подходы к построению двери
Когда что использовать
Шаг за шагом: как нарисовать дверь на плоскости
Форматирование и оформление
Создание 3D-двери в AutoCAD
Применение материалов и текстур
Работа с блоками и динамическими элементами
Ошибки и как их избежать
Распространённые ошибки
Экспорт и использование в проекте
Экспертное мнение
Вопросы и ответы
Заключение

Основные подходы к построению двери

При проектировании дверей в AutoCAD выделяют три основных метода: ручной чертёж, использование стандартных блоков и применение специализированных расширений. Выбор зависит от масштаба проекта, требуемой точности и времени на выполнение.

Первый способ — ручной — подходит для уникальных конструкций, когда нужна полная свобода дизайна. Он даёт максимальный контроль, но требует времени и знания инструментов. Второй — использование библиотечных блоков — ускоряет работу в десятки раз, особенно при массовом проектировании жилых и общественных зданий. Третий — интеграция с AutoCAD Architecture или внешними CAD-библиотеками — позволяет автоматизировать процесс и обеспечить соответствие нормативным требованиям.

Для 2D-проектов достаточно плоского изображения с указанием направления открывания, ширины полотна и типа (распашная, раздвижная, маятниковая). Для 3D-визуализации важно учитывать толщину стены, глубину проёма, материал и наличие наличников.

Полезно знать: Стандартные размеры межкомнатных дверей — 600, 700, 800 мм по ширине; входных — 900 мм. Высота обычно 2000–2100 мм. Эти значения следует закладывать в чертёж заранее.

Когда что использовать

Ручной чертёж — при создании нестандартных решений, например, арочных или скрытых дверей.
Готовые блоки — в типовых проектах, серийном строительстве, при работе с клиентами, где важна скорость.
AutoCAD Architecture — при комплексном проектировании зданий, когда двери должны «понимать» стену и коробку.

Метод	Скорость	Точность	Гибкость	Подходит для
Ручной чертёж	Низкая	Высокая	Очень высокая	Уникальных проектов
Стандартные блоки	Высокая	Средняя	Низкая	Типовых решений
AutoCAD Architecture	Средняя	Очень высокая	Высокая	Архитектурных BIM-проектов

Шаг за шагом: как нарисовать дверь на плоскости

Создание 2D-двери — базовый навык для любого проектировщика. Ниже приведён алгоритм для распашной двери с открыванием наружу.

Настройте слои. Создайте слой D-DOOR для дверей. Назначьте ему цвет, например, синий, и установите текущим.
Нарисуйте стену. Используйте команду LINE или PLINE, чтобы провести линию стены. Ширина проёма — 900 мм для входной двери.
Отметьте центр проёма. Поставьте вспомогательную точку (через XLINE) посередине проёма.
Постройте ось двери. От нижнего края проёма вверх проведите вертикальную линию — это будет ось петель.
Нарисуйте полотно. Командой RECTANG начертите прямоугольник 900×2000 мм. Привяжите его к оси.
Добавьте траекторию открывания. Используйте ARC, чтобы нарисовать четверть окружности радиусом 900 мм от оси петель.
Обозначьте направление. Добавьте стрелку, указывающую, в какую сторону открывается дверь.

«Всегда используйте объектную привязку (OSNAP) — это гарантирует точность соединений. Особенно важны привязки к концам, серединам и пересечениям.» — Алексей Миронов, архитектор-проектировщик, 12 лет опыта

Форматирование и оформление

После построения двери важно правильно её оформить:

Присвойте правильные слои и свойства.
Группируйте объекты (дверь + дуга + стрелка), если планируете перемещать.
Добавьте текстовые пояснения: тип двери, маркировку, размеры.
Используйте аннотативные стили, чтобы надписи корректно отображались в разных масштабах.

Полезно знать: Чтобы дверь не «ломалась» при изменении масштаба, сделайте её блоком с аннотативным свойством. Это сохранит читаемость на всех листах.

Создание 3D-двери в AutoCAD

3D-моделирование двери позволяет визуализировать конструкцию, проверить зазоры и смонтировать её в контексте помещения. Процесс включает несколько этапов: создание объёмов, сборку, настройку материалов и экспорт.

Начните с создания проёма в стене. Используйте команду BOX, чтобы задать габариты: ширина 900 мм, высота 2100 мм, глубина — равна толщине стены (обычно 200–300 мм). Затем вычтите этот объём из стены через SUBTRACT.

Далее моделируется само полотно. Создайте параллелепипед 880×1980×40 мм (с учётом зазоров). Добавьте филенки, если требуется детализация. Коробку можно сделать из нескольких EXTRUDE-объектов, вытянутых из замкнутых полилиний.

Применение материалов и текстур

Чтобы дверь выглядела реалистично:

Откройте менеджер материалов (MATERIALS).
Выберите текстуру дерева, МДФ или металла.
Назначьте материал полотну и коробке.
Настройте отражение, шероховатость и масштаб текстуры.

Для визуализации используйте режим Realistic или Shaded with edges. При необходимости создайте камеру и сделайте рендер через RENDER.

Полезно знать: Перед рендером проверьте, чтобы все грани были корректно ориентированы. Обратные нормали могут вызвать артефакты на свету.

Работа с блоками и динамическими элементами

Блоки — ключевой инструмент повышения эффективности. Готовый блок двери можно вставить в любой проект, масштабировать и поворачивать.

Чтобы создать блок:

Выделите все объекты двери (полотно, дугу, стрелку).
Вызовите команду BLOCK.
Задайте имя, например, DV_01_IN (дверь, открывание внутрь).
Укажите базовую точку — обычно это ось петель.
Сохраните в библиотеке проекта.

Ещё мощнее — динамические блоки. Они позволяют:

Менять размеры полотна (ширина/высота).
Переключать направление открывания.
Скрывать/показывать фурнитуру.
Автоматически адаптироваться под толщину стены.

Для этого используйте параметры (линейные, угловые) и действия (растяжение, поворот). Например, добавьте линейный параметр по ширине и действие «растяжение» — и дверь станет масштабируемой без перерисовки.

«Динамические блоки экономят до 70% времени при работе с типовыми элементами. Инвестировать час в создание — окупается за несколько вставок.» — Екатерина Лебедева, BIM-менеджер, к.т.н.

Ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при создании дверей в AutoCAD.

Распространённые ошибки

Неправильное направление открывания. Дверь может перекрывать проход или мешать мебели. Всегда проверяйте зону движения.
Отсутствие зазоров. Между полотном и коробкой должно быть 2–3 мм. Без этого невозможна установка.
Неверный масштаб блока. Блок вставлен без учёта единиц измерения. Решение — использовать аннотативные блоки.
Игнорирование слоёв. Все элементы на одном слое усложняют редактирование. Разделяйте: D-DOOR, D-DOOR-ARC, D-TEXT.
Жёсткие привязки в блоках. Если блок нельзя повернуть — он бесполезен. Убедитесь, что базовая точка логична.

Ошибка	Последствия	Решение
Дверь открывается в стену	Нарушение СНиП, невозможность монтажа	Проверка плана с учётом толщины стены
Нет зазоров	Заклинивание, проблемы при установке	Закладывайте 2–3 мм при проектировании
Отсутствие динамики в блоке	Необходимость создавать множество копий	Используйте параметры и действия

Экспорт и использование в проекте

Готовую дверь можно использовать внутри проекта, передавать коллегам или импортировать в другие системы.

Для обмена между проектами:

Сохраните блок как *.dwg-файл отдельно.
Используйте WBLOCK, чтобы экспортировать только выбранный объект.
Храните библиотеку блоков на сервере или в облаке.

Для импорта в Revit, ArchiCAD или SketchUp:

Экспортируйте модель в формате FBX или 3DS через EXPORT.
Убедитесь, что масштаб 1:1 и единицы — миллиметры.
Проверьте ориентацию осей (Z — вверх).

Полезно знать: Перед экспортом в BIM-системы упростите геометрию. Чрезмерная детализация может вызвать сбои при импорте.

Экспертное мнение

«Сегодня AutoCAD остаётся фундаментом для многих архитекторов, но ключ к эффективности — не в рисовании, а в автоматизации. Готовые блоки, динамические параметры и библиотеки компонентов превращают рутину в быстрый процесс. Я рекомендую каждому проектировщику создать личную библиотеку: 10–15 универсальных дверей покроют 90% задач.» — Дмитрий Ковалёв, руководитель отдела проектирования, АО «Градпроект»

Он также отмечает, что интеграция с BIM-решениями делает AutoCAD более жизнеспособным: «Даже если вы работаете в классическом AutoCAD, используйте DWG как промежуточный формат для передачи данных в Revit. Двери с правильной структурой слоёв и именами легко конвертируются в семейства.»

Вопросы и ответы

Как вставить дверь из библиотеки AutoCAD?

Перейдите в «Вставка» → «Вставить» → выберите файл блока. Либо используйте команду INSERT. Можно загрузить стандартные библиотеки через Autodesk Seek или Content Explorer.

Можно ли сделать дверь, которая открывается по клику в AutoCAD?

В классическом AutoCAD — нет. Но в AutoCAD Architecture или с помощью LISP-скриптов можно создать анимацию. В 3D-визуализаторах (например, 3ds Max) — возможно полноценное управление.

Почему дверь не совпадает по масштабу при вставке?

Проверьте единицы измерения в исходном и целевом файлах. Используйте команду UNITS и включайте опцию «Масштабировать объекты при вставке».

Как нарисовать раздвижную дверь?

Нарисуйте два прямоугольника (полотна), добавьте направляющую сверху. Укажите стрелками направление сдвига. В 3D — смоделируйте ролики и каретку.

Где взять бесплатные блоки дверей?

Ресурсы: Autodesk Seek, CadNav, BlocksCAD, ForumHouse. Ищите по запросу «door block autocad free dwg». Всегда проверяйте слои и масштаб.

Заключение

Нарисовать дверь в AutoCAD — задача, сочетающая техническую точность и проектировочную логику. От выбора метода зависит не только скорость, но и качество результата. Ручной чертёж даёт контроль, блоки — скорость, а динамические элементы — гибкость.

Главное — соблюдать стандарты, использовать слои, продумывать структуру и готовить элементы для повторного использования. Это превращает одноразовую операцию в систему работы.

Используйте слои для структурирования дверных элементов.
Создавайте динамические блоки для повышения эффективности.
Учитывайте зазоры, направление открывания и нормативы.
Применяйте материалы и рендер для презентации 3D-моделей.
Храните и развивайте библиотеку типовых решений.
