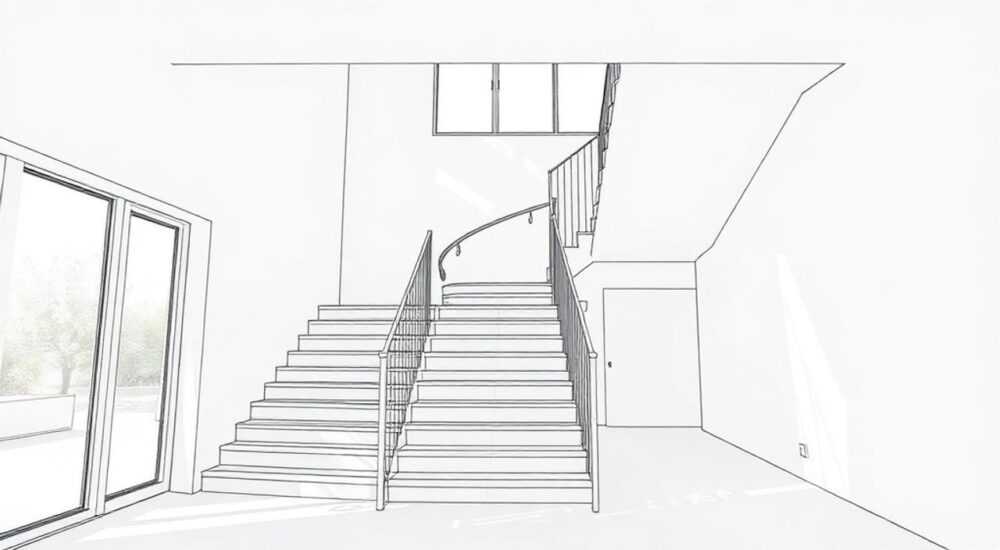

Как нарисовать лестницу в архикаде

Создание лестницы в ArchiCAD – задача, которая требует понимания как базовых принципов работы с программой, так и специфики проектирования этого важного архитектурного элемента. Многие начинающие архитекторы сталкиваются с трудностями при моделировании лестниц, особенно когда дело касается сложных конфигураций или необходимости точной подгонки под существующие параметры помещения. Интересно, что современные версии программы предлагают интуитивно понятные инструменты, которые значительно упрощают процесс создания даже самых замысловатых конструкций.

Основные подходы к созданию лестниц в ArchiCAD

Программа предлагает несколько способов создания лестничных конструкций. Первый метод – использование стандартного инструмента «Лестница», который позволяет быстро создать базовую конструкцию с возможностью дальнейшей детальной настройки. Второй подход предполагает комбинированное использование различных инструментов для достижения уникального результата.

Автоматический режим создания
Ручная настройка параметров
Комбинированный метод

Важно отметить, что выбор метода зависит от сложности проекта и уровня подготовки пользователя. Для простых прямых лестниц достаточно базового функционала, тогда как для винтовых или многомаршевых конструкций потребуется более глубокое погружение в настройки.

Пошаговая инструкция по созданию лестницы

Для успешного создания лестницы следуйте следующему алгоритму:

1. Выберите инструмент «Лестница» на панели инструментов
2. Установите начальную точку первого марша
3. Определите направление и длину марша
4. Настройте параметры через диалоговое окно

Параметр	Значение по умолчанию	Рекомендуемый диапазон
Высота ступени	170 мм	150-190 мм
Ширина проступи	290 мм	250-320 мм
Уклон лестницы	30°	20°-45°

Важный момент: при работе с многоэтажными конструкциями необходимо учитывать взаимосвязь между этажами и правильно настраивать связи между уровнями.

Настройка параметров и особенности конфигурации

Гибкость настроек ArchiCAD позволяет тонко регулировать характеристики лестничной конструкции. Система автоматически рассчитывает количество ступеней, их размеры и общую геометрию, основываясь на заданных пользователем параметрах. Особенно полезной является функция автоматической корректировки при изменении высоты этажа или других базовых параметров.

Тип конструкции: прямая, поворотная, винтовая
Материалы элементов
Параметры ограждений
Стилевые настройки

Особое внимание стоит уделить настройке соединительных элементов между маршами, которые могут значительно влиять на общую эргономику конструкции.

Сравнение методов создания лестниц

Метод	Преимущества	Недостатки	Рекомендуемые случаи использования
Автоматический	Быстрота создания, минимальные требования к навыкам	Ограниченная кастомизация	Стандартные проекты
Ручной	Полный контроль над параметрами	Требует времени и опыта	Уникальные конструкции
Комбинированный	Оптимальное соотношение скорости и гибкости	Средний уровень сложности	Проекты средней сложности

Работа с нетипичными конструкциями

При проектировании нестандартных лестниц важно учитывать дополнительные факторы безопасности и удобства использования. Например, при создании винтовых конструкций следует обратить внимание на радиус закругления и ширину ступеней в наиболее узкой части. Программа позволяет задавать эти параметры с высокой точностью.

Настройка переменной ширины ступеней
Корректировка углов наклона
Расчет нагрузок
Проверка соответствия нормам

Совет: используйте функцию 3D-визуализации для проверки эргономики и внешнего вида конструкции с разных ракурсов.

Экспертное мнение: Александр Петров, архитектор с 15-летним опытом работы

«За годы практики я заметил, что многие начинающие проектировщики допускают типичные ошибки при создании лестниц в ArchiCAD. Самая распространенная – это неправильная настройка связей между этажами. Рекомендую всегда начинать с четкого планирования вертикальных связей и только потом переходить к детальной проработке конструкции.»

Александр также советует использовать мастер-шаблоны для часто повторяющихся элементов: «Это значительно экономит время и обеспечивает единообразие в крупных проектах.»

Часто задаваемые вопросы

Как исправить перекосы в конструкции?

Проверьте настройки связей между этажами и убедитесь, что все уровни правильно выровнены. Часто проблема решается корректировкой базовой точки привязки.

Почему программа показывает ошибку при расчете количества ступеней?

Вероятно, заданные параметры не соответствуют нормативным требованиям. Попробуйте скорректировать высоту ступеней или общий уклон лестницы.

Можно ли импортировать готовые элементы лестниц?

Да, ArchiCAD поддерживает работу с GDL-объектами, что позволяет использовать готовые решения или создавать собственные библиотеки элементов.

Практические рекомендации и советы

Для успешной работы с лестницами в ArchiCAD рекомендуется:

Создавать отдельные слои для разных элементов конструкции
Использовать систему горячих клавиш для ускорения работы
Регулярно сохранять промежуточные версии проекта
Проверять соответствие нормативным требованиям

Особенно полезной является функция параметрического редактирования, позволяющая быстро вносить изменения в уже созданные элементы без необходимости их полной перестройки.

Новые возможности в современных версиях ArchiCAD

Последние версии программы предлагают расширенные возможности для работы с лестницами:

Улучшенный инструмент анализа эргономики
Автоматическое создание разрезов и деталировки
Интеграция с BIM-системами
Расширенные библиотеки материалов

Важным нововведением стала возможность одновременного просмотра нескольких вариантов конструкции с автоматическим сравнением их параметров эффективности.

Заключение: Создание лестниц в ArchiCAD – это процесс, требующий внимательного подхода и понимания как технических возможностей программы, так и архитектурных принципов проектирования. Следуя приведенным рекомендациям и используя современный функционал программы, можно создавать качественные проекты любой сложности. RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.
