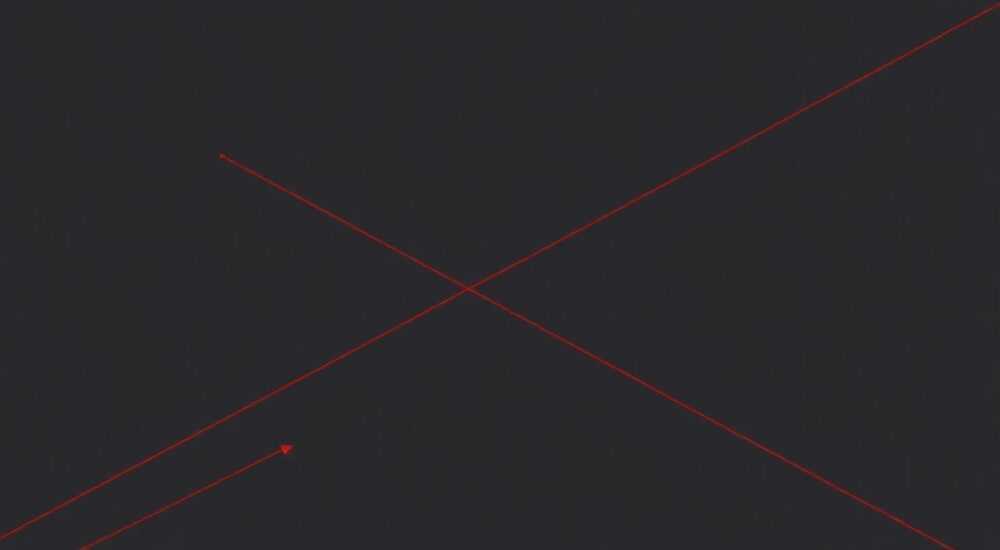

Как нарисовать линию под углом в автокаде

Работа с угловыми линиями в AutoCAD требует понимания базовых принципов геометрического построения и знания специфических команд программы. Многие начинающие пользователи сталкиваются с трудностями при создании точных наклонных элементов, что может существенно замедлить процесс проектирования. Интересно, что существует несколько различных подходов к решению этой задачи, каждый из которых имеет свои преимущества в зависимости от конкретной ситуации.

Основные методы создания наклонных линий

В AutoCAD предусмотрено несколько способов рисования линий под углом, которые можно разделить на три основные категории: использование координат, применение полярного отслеживания и работа с динамическим вводом. Рассмотрим каждый из этих методов подробнее.

Первый способ основан на вводе абсолютных или относительных координат. При этом пользователь указывает начальную точку, а затем задает конечную точку через её координаты. Например, для создания линии длиной 10 единиц под углом 45° можно использовать запись @10<45. Здесь символ "@" обозначает относительные координаты, "10" – длину линии, а "45" – угол наклона.

Второй метод использует функцию полярного отслеживания (Polar Tracking). Эта технология позволяет автоматически выстраивать направления под определенными углами. Для активации необходимо:

• Нажать F10 или выбрать соответствующую кнопку на панели состояния
• Установить нужные углы в настройках (формат – угловые единицы)
• При рисовании линии курсор будет автоматически привязываться к заданным направлениям

Третий способ – это использование динамического ввода (Dynamic Input), который позволяет вводить данные прямо у курсора. Этот метод особенно удобен для быстрого создания наклонных элементов без необходимости постоянного обращения к командной строке.

Пошаговые инструкции для различных сценариев

Давайте рассмотрим практические примеры создания линий под разными углами в различных ситуациях. Предположим, вам нужно начертить диагональный элемент между двумя параллельными линиями.

Для каждого метода существуют свои особенности применения. Например, при использовании координатного метода важно помнить о различии между абсолютными и относительными координатами. Абсолютные координаты начинаются от начала координат (0,0), в то время как относительные считаются от последней точки.

Специальные техники и хитрости

Профессиональные пользователи AutoCAD часто применяют комбинированные подходы для достижения максимальной эффективности. Одним из таких приемов является использование объектной привязки в сочетании с полярным отслеживанием. Это позволяет быстро создавать наклонные линии, точно привязывая их к существующим элементам чертежа.

Важно отметить, что современные версии AutoCAD предлагают дополнительные инструменты для работы с углами:

• Угловой размер (Angular Dimension)
• Привязка по углу (Angle Snap)
• Угловое копирование (Array Polar)

Эти инструменты особенно полезны при создании сложных геометрических конструкций или при работе с симметричными элементами. Например, при проектировании строительных конструкций часто возникает необходимость создания наклонных балок или диагональных связей.

Проблемы и их решения

На практике пользователи часто сталкиваются с типичными ошибками при создании наклонных линий. Самая распространенная проблема – это неточность углов из-за неправильных настроек единиц измерения. Для предотвращения этой ошибки рекомендуется:

1. Проверить настройки угловых единиц (Format → Units)
2. Убедиться в правильной ориентации системы координат
3. Использовать режим Ortho только для горизонтальных и вертикальных линий

Другая частая ошибка – это путаница между градусами и радианами. В AutoCAD по умолчанию используется система градусов, но при работе с некоторыми импортированными файлами может потребоваться переключение на радианы.

Экспертное мнение Александра Петрова

Александр Петров, сертифицированный инструктор Autodesk с 15-летним опытом преподавания AutoCAD, делится своими наблюдениями: «Многие начинающие пользователи пытаются рисовать наклонные линии ‘на глаз’, что приводит к неточностям. Я всегда рекомендую использовать комбинацию нескольких методов – например, полярное отслеживание с динамическим вводом.»

«В своей практике я часто встречаю ситуацию, когда студенты не используют весь потенциал объектных привязок при работе с углами. Особенно полезной является комбинация Quadrant и Perpendicular, которая позволяет точно контролировать положение наклонных элементов относительно других объектов,» – добавляет эксперт.

Часто задаваемые вопросы

Заключение

Работа с наклонными линиями в AutoCAD требует понимания различных подходов и методов. Каждый из рассмотренных способов имеет свои преимущества и может быть использован в зависимости от конкретной задачи. Важно помнить, что профессионализм приходит с практикой, и регулярное использование различных методов поможет достичь высокой скорости и точности работы.

RU DESIGN SHOP — это интернет магазин товаров для дома и ремонта от российских производителей, rudesignshop.ru предлагает большой выбор по доступной цене и является надежным партнером при покупке с быстрой доставкой по всем городам России. RU DESIGN SHOP помогает подобрать товар по вашему проекту, а также есть система лояльности, акции и скидки. RU DESIGN SHOP реализует товары произведенные в России. RU DESIGN SHOP приглашает к сотрудничеству дизайнеров интерьера, архитекторов, строителей и мастеров.

Владея различными методами создания наклонных линий, вы сможете значительно повысить эффективность работы в AutoCAD. Помните, что современные технологии постоянно развиваются, и важно следить за новыми обновлениями программного обеспечения, чтобы использовать все доступные возможности для повышения качества и скорости работы.
