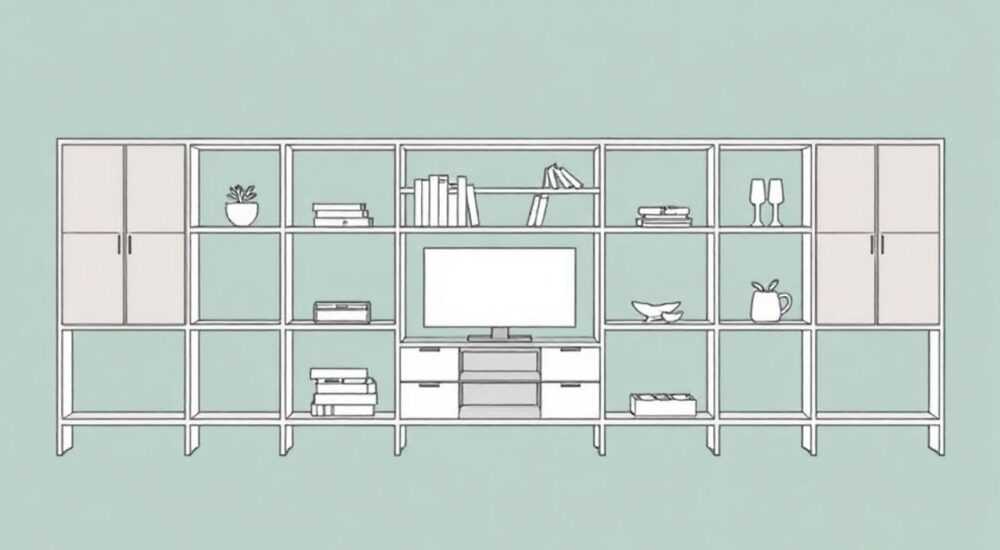

Как нарисовать схему стеллажа

Чертеж схемы стеллажа — это основа для создания надёжной, функциональной и безопасной системы хранения. Правильно выполненная схема позволяет избежать ошибок при сборке, оптимизировать пространство и точно рассчитать количество материалов. Ключевая рекомендация: начинайте с точных замеров помещения и чёткого понимания нагрузки, которую должен выдерживать стеллаж.

Создание стеллажа — задача, с которой сталкиваются как домашние мастера, так и профессионалы складского строительства. От качества подготовленной схемы зависит не только внешний вид и удобство использования, но и долговечность всей конструкции. Ошибки на этапе проектирования могут привести к перекосам, обрушению полок или нерациональному использованию площади. Особенно это критично при работе с тяжёлыми грузами, например, на складах, в гаражах или мастерских.

В современных условиях существует множество инструментов — от бумажного листа до 3D-редакторов, — которые помогают спроектировать стеллаж. Однако вне зависимости от выбранного метода, важно следовать системному подходу: от анализа потребностей до финальной проверки всех параметров. В этой статье мы подробно разберём, как правильно нарисовать схему стеллажа любого типа — от деревянного углового шкафа до металлической складской системы.

Основные этапы создания схемы стеллажа

Первый шаг — определить назначение стеллажа. Будет ли он использоваться для хранения книг, инструментов, бутылок с вином или тяжёлых промышленных деталей? Цель влияет на выбор материала, конструкции и способ крепления. Например, стеллаж для гаража должен выдерживать значительные нагрузки и быть устойчивым к механическим повреждениям.

Далее необходимо провести точные замеры пространства. Учитывайте высоту потолков, ширину и глубину ниши, наличие окон, дверей, розеток и труб. Все эти элементы могут ограничивать размеры конструкции. Запишите все данные с точностью до миллиметра. Используйте лазерную рулетку или обычную металлическую — главное, чтобы результат был максимально точным.

Шаг 1: Эскиз в масштабе

Начните с чернового наброска на бумаге или в графическом редакторе. Выберите масштаб — например, 1:50 (1 см на чертеже = 50 см в реальности). Нарисуйте прямоугольник, соответствующий внешним габаритам стеллажа. Добавьте внутреннюю структуру: количество полок, их расположение по высоте, вертикальные стойки и поперечины.

Шаг 2: Добавление размеров и обозначений

На этом этапе проставьте все ключевые размеры: общая высота, ширина, глубина, толщина материала, расстояние между полками. Обозначьте осевые линии, точки крепления к стене или полу. Используйте стандартные условные обозначения — например, «⌀» для диаметра отверстий, «R» для радиусов.

Если стеллаж будет крепиться к стене, укажите расположение анкеров или дюбелей. Для свободностоящих конструкций важно проработать устойчивость — возможно, потребуется распорка в нижней части или увеличенная опорная площадь.

Шаг 3: Спецификация материалов

Составьте список всех компонентов: доски, ЛДСП, металлические уголки, крепёж, регулируемые опоры. Укажите тип, размеры и количество каждого элемента. Это поможет при покупке материалов и контроле бюджета.

• Материал стоек: сосна 100×40 мм — 4 шт., длина 2000 мм
• Полки: ЛДСП 18 мм, 600×300 мм — 6 шт.
• Крепёж: конфирматы 5×50 мм — 24 шт., саморезы 4×30 мм — 12 шт.

Инструменты и программы для проектирования

Выбор инструмента зависит от уровня подготовки, сложности проекта и дальнейших целей. Для простых бытовых стеллажей достаточно карандаша и линейки. Но если вы планируете серийное производство или сложную конструкцию, лучше использовать специализированное ПО.

Ручное проектирование

Подходит для одноразовых проектов. Вам понадобятся:

• Лист ватмана или миллиметровка
• Линейка, угольник, циркуль
• Карандаш, ластик
• Рулетка

Преимущества: минимальные затраты, наглядность, возможность быстро вносить правки. Недостатки: риск ошибок в масштабе, сложность при создании 3D-представления.

Компьютерные программы

Современные решения позволяют создавать точные чертежи с автоматическим расчётом материалов и нагрузок.

Как рассчитать нагрузку на полку

Несущая способность — один из самых важных параметров. Перегруженная полка может прогнуться, треснуть или полностью обрушиться. Расчёт зависит от материала, толщины, длины пролёта и способа крепления.

Для деревянных полок используйте формулу:

Максимальная нагрузка (кг) = (b × h² / L) × K

где b — ширина доски (см), h — толщина (см), L — длина пролёта (см), K — коэффициент прочности (для сосны ≈ 0.7).

Пример расчёта

Полка из сосны: ширина 60 см, толщина 2 см, длина 80 см.

(60 × 2² / 80) × 0.7 = (60 × 4 / 80) × 0.7 = (240 / 80) × 0.7 = 3 × 0.7 = 2.1 кг/см²

Общая нагрузка: 2.1 × 60 = 126 кг

Это теоретический максимум. На практике рекомендуется снижать значение на 30–40% для запаса прочности.

• ЛДСП 18 мм при пролёте 60 см выдерживает до 30 кг равномерно распределённого веса
• Фанера 12 мм — до 15 кг
• Стальная полка 1 мм — до 100 кг при дополнительном усилении

Типичные ошибки при проектировании

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Неучтённая нагрузка. Подсчёт только по объёму, без анализа веса содержимого.
• Отсутствие жёсткости. Конструкция шатается из-за недостатка диагональных связей или слабых креплений.
• Игнорирование зазоров. Полки вплотную к потолку или стенам — трудно собирать, нет вентиляции.
• Неправильный масштаб. Ошибка в чертеже приводит к несоответствию реальных размеров.
• Отсутствие резервов. Не предусмотрены дополнительные полки или регулируемые уровни.

Как избежать ошибок?

1. Проверяйте каждый размер дважды.
2. Используйте контрольные чертежи — вид спереди, сбоку, сверху.
3. Проводите тестовую сборку без финального крепления.
4. Учитывайте температурные и влажностные деформации (особенно для дерева).

Советы по монтажу и выбору материалов

Материал определяет долговечность, внешний вид и стоимость. Рассмотрим основные варианты:

• ДСП/ЛДСП — доступно, легко обрабатывается, но боится влаги. Подходит для жилых помещений.
• Массив дерева — прочный, экологичный, но дорогой и требует ухода.
• Фанера — гибкая, лёгкая, хороша для изогнутых форм.
• Металл — максимальная прочность, используется на складах. Требует сварки или болтовых соединений.
• Пластик/композиты — редко, но применяются в специфических условиях (например, лаборатории).

При монтаже:

• Используйте уровень и отвес — даже 2° перекос могут привести к неравномерной нагрузке.
• Крепите к стене при высоте более 180 см — это предотвращает опрокидывание.
• Для тяжёлых стеллажей применяйте анкерные болты, а не пластиковые дюбели.
• Проверяйте горизонтальность каждой полки отдельно.

Экспертное мнение

Он также отмечает важность стандартизации: «Если вы делаете несколько одинаковых стеллажей, создайте единую типовую схему. Это ускоряет производство, снижает ошибки и упрощает ремонт.»

Вопросы и ответы

Заключение

Создание схемы стеллажа — это не просто рисунок, а полноценный инженерный процесс, требующий внимания к деталям. От точности замеров до выбора материала и расчёта нагрузок — каждый этап влияет на конечный результат. Хорошая схема экономит время, деньги и нервы, а главное — обеспечивает безопасность.

• Всегда начинайте с точных замеров и чёткого понимания назначения стеллажа.
• Используйте масштабные чертежи и указывайте все размеры, включая толщину материалов.
• Рассчитывайте нагрузку с запасом прочности не менее 30%.
• Применяйте подходящие инструменты — от бумаги до 3D-редакторов.
• Проверяйте схему перед началом сборки — это предотвращает дорогостоящие ошибки.
