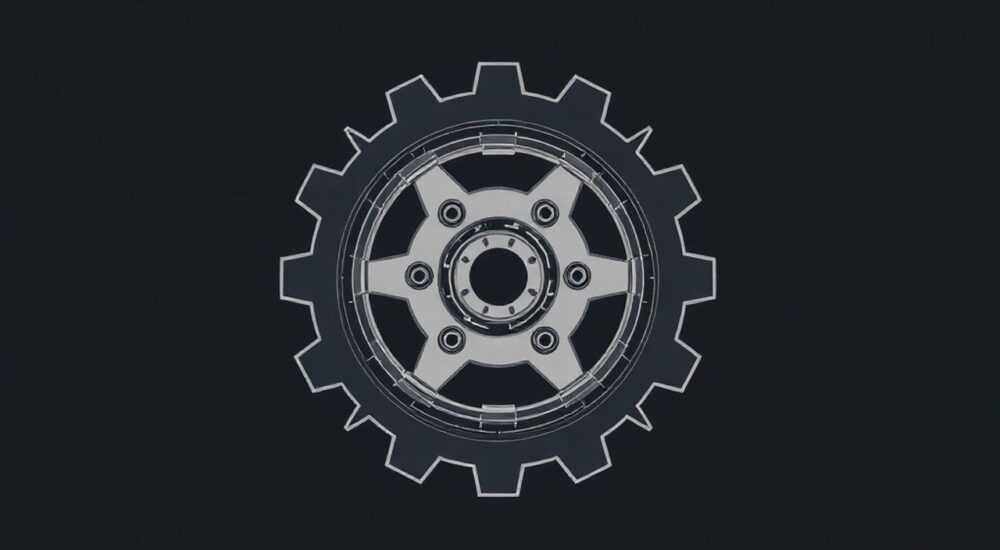

Как нарисовать шестеренку в автокаде

В машиностроении, проектировании механизмов и 3D-моделировании шестеренки являются одними из ключевых элементов передаточных систем. Их точное изображение в AutoCAD — не просто графическая задача, а необходимость соблюдения строгих геометрических параметров: модуля зацепления, числа зубьев, угла профиля и других характеристик. Неверная разработка приведёт к неработоспособности механизма, поэтому важно знать, как нарисовать шестеренку в AutoCAD корректно и с учётом инженерных требований.

Основы проектирования шестерёнок: что нужно знать до начала

Прежде чем начать чертить шестерёнку в AutoCAD, необходимо понимать базовые принципы её геометрии. Шестерёнка — это колесо с зубьями, предназначенное для передачи крутящего момента через зацепление с другой шестернёй. Наиболее распространённый тип — эвольвентная цилиндрическая прямозубая шестерня, где форма зуба основана на эвольвенте окружности.

Для корректного построения требуется определить следующие параметры:

• Модуль (m) — отношение диаметра делительной окружности к числу зубьев. Основной нормализованный параметр.
• Число зубьев (z) — влияет на передаточное отношение и размеры шестерни.
• Угол профиля (обычно 20°) — угол между линией действия силы и касательной к делительной окружности.
• Диаметр делительной окружности (d = m × z).
• Высота головки и ножки зуба — обычно ha = m, hf = 1.25m (для стандартных шестерён).

Без этих данных невозможно достичь точности. Даже небольшая ошибка в расчёте модуля может сделать шестерню непригодной к сборке. Поэтому всегда начинайте с технического задания или ГОСТа (например, ГОСТ 16530–83).

Геометрические окружности шестерни

В процессе проектирования используются три ключевые окружности:

• Делительная окружность — теоретическая линия, по которой происходит зацепление двух шестерён.
• Окружность вершин — ограничивает верхнюю часть зубьев. Диаметр da = d + 2m.
• Окружность впадин — проходит по основанию впадин между зубьями. Диаметр df = d – 2.5m.

Именно эти окружности задают «каркас» будущей шестерни. Их правильное построение — залог успеха.

Классический подход: пошаговое создание шестерёнки вручную

Если вы работаете в стандартном AutoCAD (без специализированных расширений), придётся строить шестерёнку вручную. Это трудоёмко, но даёт полный контроль над каждым элементом.

1. Рассчитайте основные параметры. Например, пусть m = 2 мм, z = 20. Тогда d = 40 мм, da = 44 мм, df = 35 мм.
2. Нарисуйте три концентрические окружности: делительную (Ø40), вершин (Ø44) и впадин (Ø35). Используйте команду CIRCLE с центром в начале координат.
3. Постройте один зуб. Для этого можно использовать метод эвольвенты или упрощённый способ с помощью многоугольников и фасок.
4. Создайте шаблон зуба. Нарисуйте профиль одного зуба, используя LINE, ARC и FILLET. Убедитесь, что он симметричен относительно радиуса.
5. Массив зубьев вокруг центра. Примените команду ARRAYPOLAR (или ROTATE с копированием), указав количество элементов — z = 20, угол 360°.
6. Объедините контур. Используйте команду JOIN или создайте PLINE, чтобы получить замкнутый контур шестерни.
7. Добавьте ступицу и отверстие под вал. Нарисуйте внутреннюю окружность (например, Ø10) и при необходимости — спицы или диск.

Как точно нарисовать эвольвенту

Эвольвентный профиль — это кривая, которую описывает точка на прямой, перекатывающейся без скольжения по окружности. Построить её в AutoCAD можно приближённо:

• Разделите делительную окружность на 12–24 части (команда DIVIDE).
• В каждой точке постройте касательную.
• На каждой касательной отложите отрезок, пропорциональный длине дуги от начальной точки.
• Соедините полученные точки с помощью SPLINE.

Хотя этот метод неточен, он подходит для учебных и демонстрационных целей. Для промышленных чертежей лучше использовать автоматизацию.

Автоматизация: использование инструментов AutoCAD Mechanical

AutoCAD Mechanical — это специализированная версия AutoCAD, ориентированная на машиностроение. Она включает библиотеку стандартных деталей, в том числе шестерёнок, что значительно ускоряет проектирование.

Чтобы создать шестерёнку:

1. Откройте панель Content → Gears.
2. Выберите тип: spur gear (прямозубая), helical (косозубая) и т.д.
3. Введите параметры: модуль, число зубьев, угол профиля, ширина венца.
4. Укажите положение центра и направление оси.
5. Подтвердите создание — программа автоматически построит точную геометрию с эвольвентными зубьями.

Преимущества подхода:

• Соответствие стандартам ISO, ANSI, ГОСТ.
• Автоматическое добавление размеров и обозначений.
• Возможность экспорта в форматы САПР и CAM.

Сравнение: ручное vs автоматизированное проектирование

Параметрическое моделирование: динамические блоки и LISP-программы

Для повышения эффективности можно создать параметрический блок шестерёнки, который будет менять свои размеры при изменении значений. Это особенно полезно при разработке нескольких вариантов одного узла.

Создание динамического блока

1. Постройте шестерёнку с использованием параметров (DISTANCE, ANGLE).
2. Перейдите в режим редактирования блоков (BEDIT).
3. Добавьте параметры: например, «Модуль» и «Число зубьев».
4. Свяжите параметры с геометрией через действия (Scale, Rotate, Array).
5. Сохраните блок — теперь его можно вставлять и изменять «на лету».

Использование LISP-скриптов

Для полной автоматизации можно написать или загрузить LISP-программу, которая генерирует шестерёнку по заданным параметрам. Пример простого вызова:

(geargen 2 20 20.0)

где 2 — модуль, 20 — число зубьев, 20.0 — угол профиля.

Такие скрипты доступны в сообществах CAD-разработчиков и могут быть адаптированы под конкретные нужды.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при создании шестерён. Вот наиболее частые:

• Неправильный модуль или шаг. Часто путают шаг (p) и модуль (m). Помните: p = π × m. Проверяйте формулы перед построением.
• Смещение центра зуба. При массиве важно, чтобы первый зуб был правильно ориентирован относительно делительной окружности.
• Игнорирование зазоров. Между впадиной и вершиной соседней шестерни должен быть зазор (clearance). Без него — заклинивание.
• Неточные эвольвенты. Ручное построение часто даёт погрешности. Лучше использовать готовые решения или сплайны с высокой точностью.
• Отсутствие технологических фасок. В реальных деталях зубья имеют скругления и фаски. Их стоит добавлять для корректного производства.

Экспертное мнение

Вопросы и ответы

Заключение

Создание шестерёнки в AutoCAD — это сочетание инженерных знаний и владения инструментами проектирования. От выбора метода зависит не только скорость, но и точность, соответствие стандартам и пригодность к производству. Хотя ручной способ даёт глубокое понимание процесса, современные инструменты, такие как AutoCAD Mechanical, позволяют существенно ускорить работу без потери качества.

• Всегда начинайте с расчёта модуля, числа зубьев и диаметров.
• Предпочтительнее использовать AutoCAD Mechanical для автоматического построения.
• Для повторяющихся задач создавайте параметрические блоки или LISP-скрипты.
• Избегайте типичных ошибок: проверяйте шаг, зазоры и ориентацию зубьев.
• Финальный чертёж должен включать размеры, допуски и технические требования.
