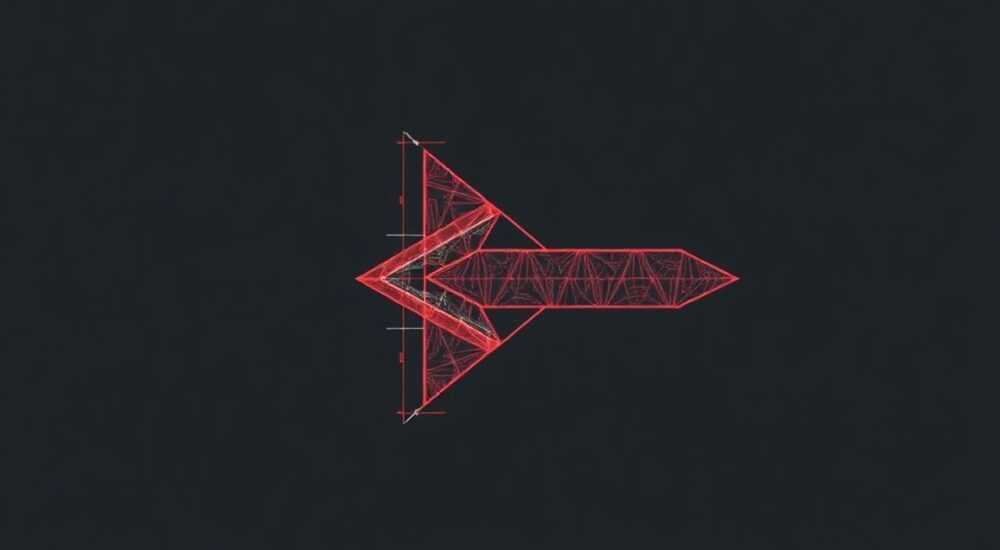

Как нарисовать стрелочку в автокаде

Каждый инженер, архитектор или чертёжник, работающий в AutoCAD, рано или поздно сталкивается с необходимостью добавить стрелку — будь то обозначение направления, размерная линия, указатель на деталь или схематичный элемент в технической документации. Несмотря на кажущуюся простоту задачи, многие пользователи, особенно новички, тратят часы на поиск инструментов, пробуют неэффективные методы и в итоге получают стрелку неправильного масштаба, несовместимую с масштабом чертежа или не соответствующую ГОСТ. Правильное создание стрелок — это не просто графическая операция, а часть стандартизированного процесса оформления чертежей, влияющего на читаемость, точность и профессиональный вид документации. В этой статье вы найдёте исчерпывающее руководство по созданию стрелок в AutoCAD — от базовых методов до продвинутых настроек, включая настройку размерных стилей, использование блоков и автоматизацию через шаблоны.

Зачем нужна стрелка в AutoCAD

Стрелки в AutoCAD — это не просто декоративные элементы. Они выполняют критически важную функцию: направляют внимание пользователя, обозначают движение, указывают размеры, показывают направление вентиляции, потока жидкости, электрического тока или геометрической проекции. В инженерной документации стрелки регламентируются ГОСТ 2.303-68, ГОСТ 2.307-2011 и ISO 128. Неправильное оформление стрелок может привести к ошибкам в производстве, неверной интерпретации чертежа, отказу в согласовании документации. Особенно это критично в строительстве, машиностроении и энергетике, где точность до миллиметра имеет значение.

В AutoCAD стрелки могут быть частью размерных линий, вызываться через команду «Дименсион» (DIM), создаваться вручную как отдельные объекты или встраиваться в блоки для повторного использования. Понимание этих подходов позволяет не только рисовать стрелки, но и интегрировать их в стандартную рабочую среду, избегая ручной работы и ошибок.

Базовый метод: рисование стрелки линией и полилинией

Самый простой способ нарисовать стрелку — использовать команду LINE или POLYLINE. Для этого:

1. Введите в командной строке LINE или нажмите кнопку «Линия» на панели «Основные».
2. Укажите начальную точку — это будет основание стрелки.
3. Укажите конечную точку — направление стрелки.
4. Завершите команду нажатием Enter.

Теперь нужно добавить «головку» стрелки. Для этого воспользуйтесь командой POLYLINE:
— Введите POLYLINE, укажите точку начала — совпадающую с концом линии.
— Введите W (ширина), задайте начальную ширину 0, а конечную — 0.5–1 мм (в зависимости от масштаба).
— Укажите две дополнительные точки, сформировав треугольник.
— Завершите команду.

Этот метод подходит для разовых задач, но неэффективен при массовом использовании. Каждая стрелка требует ручного построения, а при изменении масштаба — перерисовки.

Настройка стрелок через размерные стили

Самый профессиональный и рекомендуемый способ — использовать размерные стили. Стрелки здесь не рисуются вручную — они автоматически добавляются к размерным линиям, что обеспечивает единообразие и соответствие стандартам.

1. Откройте диалоговое окно «Размерный стиль»: введите DIMSTYLE или перейдите через меню «Аннотации» → «Размерный стиль».
2. Выберите существующий стиль (например, «Standard») и нажмите «Изменить».
3. Перейдите на вкладку «Символы и стрелки».
4. В разделе «Первая стрелка» и «Вторая стрелка» выберите тип: «Закрашенная стрелка», «Открытая стрелка», «Треугольник», «Точка» и др.
5. Установите размер стрелки — рекомендуется 2–3 мм для масштаба 1:1, 1–1.5 мм для 1:100.
6. Нажмите «ОК» и примените стиль к размерам.

Теперь при создании размеров (команда DIMALIGNED, DIMLINEAR) стрелки будут добавляться автоматически, в соответствии с выбранным стилем. Это единственный способ, соответствующий требованиям ГОСТ и ISO.

Создание пользовательского блока стрелки

Если стандартные стрелки не подходят — например, вы работаете с нестандартной схемой, где нужна стрелка с двойной головкой, волнистой линией или с текстом внутри — создайте собственный блок.

1. Нарисуйте стрелку вручную: используйте команды LINE, ARC и POLYLINE для формирования нужной формы.
2. Выделите все объекты, составляющие стрелку.
3. Введите команду BLOCK или нажмите «Создать блок» на панели «Вставка».
4. Укажите имя блока (например, «Arrow_DBL»).
5. В качестве базовой точки выберите конец стрелки — ту точку, где она будет привязываться к линии.
6. Нажмите «ОК».
7. Вставьте блок с помощью команды INSERT — теперь вы можете вставлять его в любое место с сохранением пропорций.

Для ещё большей гибкости используйте динамические блоки. Добавьте параметры «Масштаб» и «Отражение», чтобы стрелка могла автоматически поворачиваться и масштабироваться под угол линии.

Типы стрелок: ГОСТ, ANSI, ISO — в чём разница

Разные отрасли используют разные стандарты. Понимание различий помогает избежать ошибок при работе с международными заказчиками или при импорте чертежей.

В AutoCAD вы можете выбрать нужный тип в диалоге «Размерный стиль» → «Символы и стрелки». Для соответствия ГОСТ выбирайте «Закрашенная стрелка» с размером 2.5 мм. Для ANSI — «Открытая стрелка».

Частые ошибки и как их избежать

Несмотря на простоту, многие пользователи допускают системные ошибки:

• Стрелка слишком маленькая — возникает при использовании размера в процентах от масштаба. Решение: всегда задавайте размер в миллиметрах.
• Стрелка не привязывается к линии — при ручном рисовании без включённой объектной привязки. Решение: включите OSNAP (F3) и используйте «Конец» и «Пересечение».
• Разные стрелки в одном чертеже — следствие использования нескольких стилей. Решение: создайте единый стандартный стиль и применяйте его ко всем размерам.
• Стрелки исчезают при печати — часто из-за неверного масштаба в макете. Решение: проверьте параметры «Масштаб линии» в настройках печати и убедитесь, что стрелки не отключены в слое.

Особенно критична ошибка с масштабом. Если вы рисуете стрелку в модели с масштабом 1:1, а печатаете в листе 1:50 — она будет слишком мелкой. Автоматизация через размерные стили решает эту проблему автоматически.

Экспертное мнение: как профессионалы ускоряют работу со стрелками

«Я не рисую стрелки — я их вызываю», — говорит Дмитрий Кузнецов, руководитель проектного отдела в компании «ТехноПроект». — «У меня есть шаблон чертежа (.dwt), в котором уже настроены три размерных стиля: ГОСТ для чертежей, ANSI для импорта, ISO для международных заказов. Все стрелки — автоматические. Даже если клиент присылает чертёж с другим стилем — я просто переназначаю стиль через «Сопоставление стилей» (MATCHPROP). Это экономит до 3 часов в неделю на одном проекте».

Профессионалы также используют:
— Библиотеки блоков с преднастроенными стрелками (включая стрелки с надписями «Вид снизу», «Направление движения»).
— Автоматические поля (Fields), которые обновляют стрелки при изменении размеров.
— ЛISP-скрипты для создания стрелок с заданным углом и длиной за один клик.

Вопросы и ответы

Заключение

Рисование стрелки в AutoCAD — это не вопрос графики, а вопрос стандартизации. Использование ручного метода с линиями и полилиниями подходит лишь для разовых задач. Для профессиональной работы, особенно в инженерной сфере, единственно правильный подход — настройка размерных стилей и использование блоков. Это гарантирует соответствие ГОСТ, единообразие в документации, быструю корректировку и совместимость с другими системами.

Вы научились не просто рисовать стрелку — вы научились интегрировать её в рабочий процесс, избегать ошибок и экономить время. Всё это делает вас не просто оператором AutoCAD, а профессионалом, чьи чертежи вызывают доверие.

• Используйте размерные стили для автоматического добавления стрелок — это стандарт профессионалов.
• Никогда не рисуйте стрелки вручную для массового использования — это источник ошибок и потерь времени.
• Настройте шаблон чертежа (.dwt) с предустановленными стилями ГОСТ/ISO/ANSI — это сэкономит сотни часов в год.
• Проверяйте масштаб стрелок в макете — они должны быть читаемы при печати, а не только на экране.
• Создавайте динамические блоки для нестандартных стрелок — они гибкие, масштабируемые и легко редактируемые.
