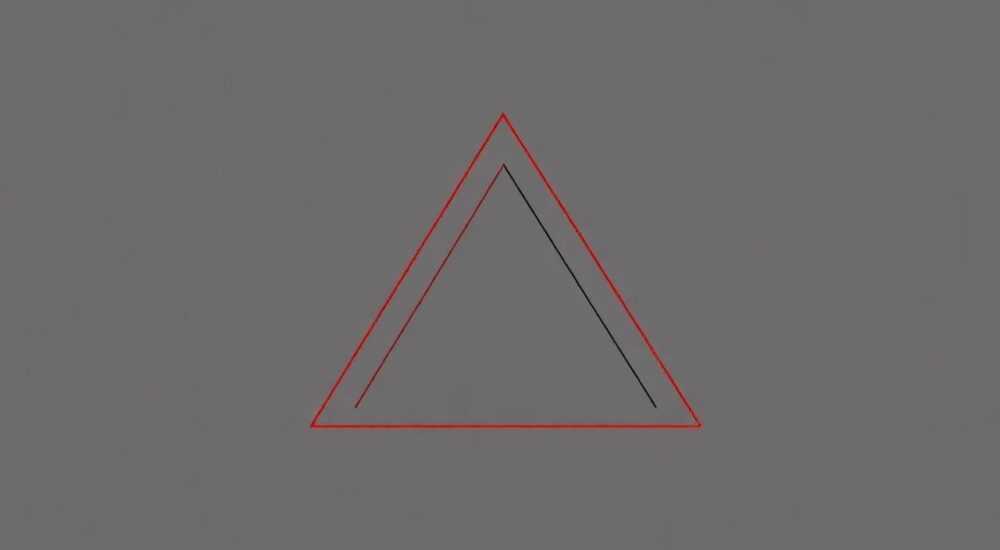

Как нарисовать треугольник в автокаде

Работа с геометрическими фигурами в AutoCAD требует понимания базовых принципов черчения и владения инструментами программы. Создание треугольника – одна из фундаментальных задач, с которой сталкивается каждый пользователь этой CAD-системы. Интересно, что существует не менее пяти различных способов построения треугольника, каждый из которых имеет свои особенности применения в зависимости от конкретной задачи. В этой статье мы подробно разберем все методы создания треугольников в AutoCAD, начиная от простейших и заканчивая профессиональными техниками.

Основные методы построения треугольников

В AutoCAD доступны несколько способов создания треугольников, каждый из которых подходит для определенных ситуаций. Рассмотрим основные методы:

• Использование команды Line (Отрезок)
• Применение команды Polygon (Многоугольник)
• Создание через команду Rectangle (Прямоугольник)
• Использование динамических блоков
• Построение с помощью координатных точек

Таблица сравнения методов построения:

Пошаговые инструкции создания треугольников

Рассмотрим наиболее популярный метод – использование команды Line. Этот способ подходит для новичков и обеспечивает максимальный контроль над процессом построения:

1. В командной строке введите «LINE» или выберите соответствующий инструмент на панели инструментов
2. Укажите первую точку треугольника, используя координаты или указатель мыши
3. Задайте вторую точку, определяющую длину первой стороны
4. Установите третью точку, формирующую вторую сторону
5. Замкните фигуру, вернувшись к первой точке

Для более продвинутых пользователей рекомендуется использовать команду Polygon с установкой числа сторон равным трем. Этот метод особенно эффективен при создании правильных треугольников. Стоит отметить, что при работе с неправильными треугольниками лучше использовать комбинацию команд Line и Offset.

Специальные техники и профессиональные приемы

Профессионалы часто применяют комбинированные методы для достижения максимальной точности и эффективности. Например, сочетание команд Circle и Trim позволяет создавать треугольники с заданными радиусами вписанных окружностей. Рассмотрим этот метод подробнее:

• Создайте окружность нужного диаметра
• Проведите три касательные линии к окружности
• Обрежьте лишние участки линий с помощью команды Trim

Важно помнить о следующих особенностях:
— Используйте объектные привязки для точного позиционирования
— Применяйте режим Ortho для создания перпендикулярных линий
— Задавайте точные размеры через командную строку

Экспертное мнение: советы практикующего специалиста

Александр Петров, ведущий инженер-проектировщик компании «СтройПроект», имеющий более 15 лет опыта работы с AutoCAD, делится своими наблюдениями: «За годы практики я заметил, что многие начинающие пользователи слишком усложняют процесс создания простых фигур. На самом деле, залог успешной работы – это понимание базовых принципов и умение правильно выбирать инструмент под конкретную задачу.»

По его словам, наиболее частыми ошибками являются:
— Избыточное использование дополнительных команд там, где можно обойтись простыми инструментами
— Неправильная настройка объектных привязок
— Отсутствие систематизации рабочего пространства

«В своей практике я часто использую динамические блоки для создания параметрических треугольников. Это особенно полезно при работе с серийными проектами,» – добавляет эксперт.

Частые вопросы по теме

• Как создать равносторонний треугольник?
  • Используйте команду Polygon с установкой количества сторон равным 3
  • Задайте радиус описанной окружности
  • Выберите режим Inscribed in circle
• Как контролировать углы треугольника?
  • Используйте объектные привязки Polar Tracking
  • Задавайте углы через командную строку
  • Применяйте команду Angle для проверки
• Что делать, если треугольник получается неправильной формы?
  • Проверьте настройки объектных привязок
  • Используйте режим Ortho для перпендикулярных линий
  • Задавайте точные координаты точек

Работа с размерами и параметрами

Когда речь идет о создании треугольников с конкретными размерами, важно понимать взаимосвязь между сторонами и углами. Существует несколько подходов к решению этой задачи:

• Использование относительных координат
• Применение команды Distance
• Настройка параметрических ограничений

Таблица соответствия команд и их функций:

Современные решения и автоматизация

С развитием технологий появились новые возможности для автоматизации процесса создания треугольников. Особенно стоит отметить:

• Использование LISP-программ для автоматического построения
• Применение динамических блоков с параметрами
• Интеграция с BIM-системами

Пример простого LISP-скрипта для создания равностороннего треугольника:

(defun c:tri ()
(setq p1 (getpoint "nSpecify first point: "))
(setq p2 (getpoint p1 "nSpecify second point: "))
(command "line" p1 p2 (polar p2 (+ (angle p1 p2) (/ pi 3)) (distance p1 p2)) "c")
)

Эффективность использования скриптов может увеличить производительность работы до 40% в случае массового создания однотипных элементов.

Заключение

В статье мы рассмотрели различные аспекты создания треугольников в AutoCAD, начиная от базовых методов и заканчивая профессиональными приемами. Каждый способ имеет свои преимущества и подходит для определенных задач. Важно выбрать подходящий метод в зависимости от конкретной ситуации и требуемой точности. Практика показывает, что комбинирование различных техник часто дает наилучшие результаты.
