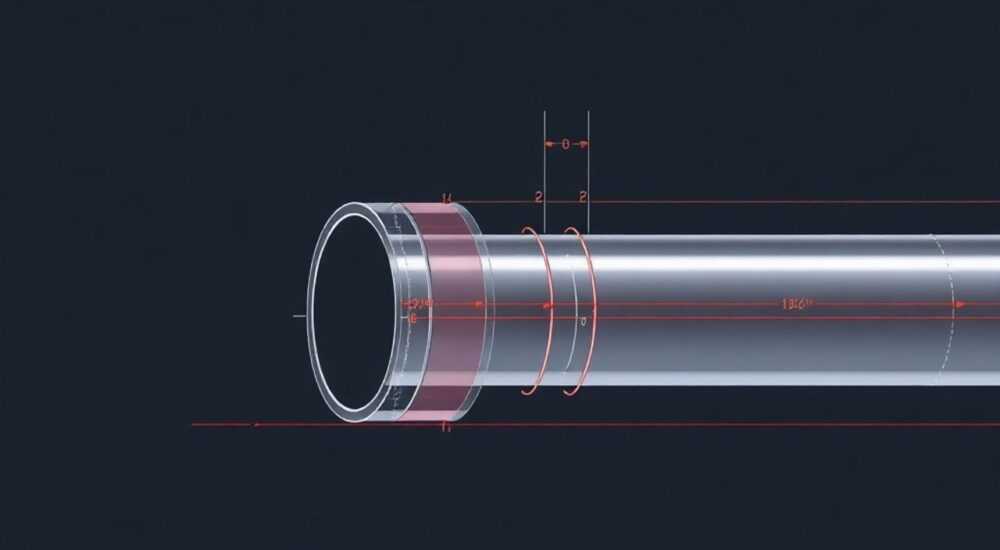

Как нарисовать трубу в автокаде

Рисунок труб в AutoCAD — важный этап при проектировании инженерных систем, будь то водоснабжение, отопление или вентиляция. Труба в AutoCAD может быть выполнена как в 2D-чертеже, так и в 3D-модели, с использованием примитивов, специализированных инструментов или расширенных приложений. Ключевое — понимать разницу между простым графическим изображением и параметрической моделью, соответствующей ГОСТ и нормативам.

Понимание, что такое «труба» в AutoCAD

В контексте AutoCAD термин «труба» может означать несколько разных вещей в зависимости от задачи. Это может быть просто линия на чертеже, символизирующая трассу трубопровода, или полноценная 3D-модель с заданными параметрами: диаметром, толщиной стенки, материалом и присоединениями. Выбор метода зависит от назначения проекта — схематический чертёж для согласования или детализированная модель для BIM-анализа.
Для простых схем достаточно использовать полилинию (PLINE) с указанием условных обозначений. В более сложных случаях применяют инструменты трёхмерного моделирования, такие как CYLINDER, REVOLVE или специализированные команды из AutoCAD MEP. При этом важно учитывать не только геометрию, но и слои, типы линий, размеры и аннотации.
В промышленном проектировании труба — это не просто объект, а элемент системы, который должен корректно соединяться с арматурой, фланцами и другими трубами. Поэтому даже при ручном создании важно закладывать возможность дальнейшей модификации и автоматизации.

Как нарисовать трубу в 2D: пошаговые методы

Двухмерное изображение трубы чаще всего используется в схемах, планах и аксонометриях. Оно не требует мощных вычислительных ресурсов и подходит для быстрой проработки трасс. Основные инструменты — LINE, PLINE, CIRCLE и MLINE.

1. Откройте новый чертёж и перейдите на слой, предназначенный для трубопроводов (например, PIPE-WATER).
2. Используйте команду PLINE, чтобы провести основную осевую линию трубы. Установите ширину линии, соответствующую масштабу чертежа (например, 0.3 мм для масштаба 1:100).
3. Для двойной линии (симметричная труба) примените команду MLINE. Предварительно загрузите стиль мультилинии, например, «PIPE», с заданным расстоянием между линиями.
4. Добавьте условные обозначения: стрелки направления, маркировку диаметра (DN50), тип среды (вода, пар, газ).
5. Нанесите размеры с помощью DIMLINEAR или QDIM, указав длину участков и диаметры.

Если труба проходит под углом или имеет повороты, используйте объектную привязку (OSNAP) для точного соединения. Для изометрических схем включите изометрический режим (Drafting Settings → Snap and Grid → Isometric snap).

Пример: создание изометрической трубы

Для изометрических чертежей трубопроводов:

• Включите изометрическую сетку (F5 для переключения плоскостей).
• Используйте LINE с шагом 30°/150°/270°.
• Обозначьте повороты с помощью FILLET или ручных дуг.
• Добавьте текстовые метки: DN, материал, направление потока.

3D-моделирование трубы: от цилиндра до сложной системы

Трёхмерная труба в AutoCAD — это объёмный объект, который можно вращать, измерять, проверять на коллизии и использовать в сборках. Создание начинается с выбора метода: примитивы, выдавливание или вращение.
Наиболее распространённый способ — использование команды CYLINDER. Задайте центр основания, радиус (внешний диаметр трубы / 2) и высоту (длина участка). Чтобы получить полую трубу, создайте второй цилиндр меньшего диаметра (внутренний) и вычтите его с помощью команды SUBTRACT.

1. Введите команду CYLINDER.
2. Укажите центр нижнего основания (например, 0,0,0).
3. Задайте радиус: для трубы DN100 с толщиной стенки 4 мм — внешний радиус 54 мм, внутренний — 50 мм.
4. Задайте высоту: например, 2000 мм.
5. Повторите для внутреннего цилиндра с теми же координатами, но меньшим радиусом.
6. Выделите внешний цилиндр, затем выполните SUBTRACT, выбрав внутренний.

Для создания изогнутого участка используйте команду REVOLVE:

• Начертите профиль трубы на плоскости (две концентрические окружности).
• Выделите контур и примените REVOLVE.
• Укажите ось вращения (например, вертикальную линию).
• Задайте угол — 90° для колена.

Сборка трубопроводной системы

Чтобы соединить несколько участков:

• Используйте команду 3DMOVE и 3DROTATE для точного позиционирования.
• Применяйте UNION, чтобы объединить элементы в единый объект (если необходимо).
• Для реалистичности добавьте материалы через палитру Materials.

AutoCAD MEP: профессиональный подход к трубопроводам

AutoCAD MEP (Mechanical, Electrical, Plumbing) — специализированная версия AutoCAD, предназначенная для инженерных систем. Она позволяет создавать параметрические трубы, которые ведут себя как «умные» объекты: автоматически соединяются, учитывают диаметры, материалы и давление.
Основные преимущества:

• Автоматическое соединение труб с фитингами.
• Параметризация: изменение диаметра влияет на всю систему.
• Интеграция с BIM: данные передаются в Revit и Navisworks.
• Библиотеки готовых компонентов: клапаны, насосы, колена.

Процесс создания трубы в AutoCAD MEP:

1. Перейдите на вкладку «Home» → «Build» → «Pipe».
2. Выберите диаметр, материал (сталь, медь, ПНД), системный тип (холодная вода, пар и т.д.).
3. Щёлкните в начальной точке и укажите направление.
4. При повороте система автоматически добавляет колено с нужным радиусом.
5. Подключите арматуру через библиотеку компонентов.

Каждая труба хранит данные в виде свойств: длина, объём, вес, потери давления. Эти данные можно экспортировать в таблицы или спецификации.

Стандарты и ГОСТы: как оформить трубу правильно

Оформление труб в AutoCAD должно соответствовать действующим нормативам. В России основными документами являются:

• ГОСТ 2.784–2020 «Обозначения условные графические. Трубопроводы»;
• СП 40–102–2000 «Проектирование и монтаж трубопроводов»;
• ГОСТ Р 21.1101–2013 «Система проектной документации».

Согласно ГОСТ, трубопроводы на чертежах обозначаются сплошной основной линией (толщина 0.5–1.4 мм в зависимости от масштаба). Для нескольких параллельных линий допускается уменьшение толщины до 0.3 мм.
Цветовое кодирование также регламентируется:

• Синий — холодная вода;
• Красный — отопление;
• Жёлтый — газ;
• Зелёный — канализация.

На чертеже обязательно указываются:

• Диаметр (DN или Ø);
• Материал (сталь, ПП, медь);
• Направление потока (стрелка);
• Уклон (для самотёчных систем);
• Высотные отметки (для вертикальных участков).

Пример оформления по ГОСТ

Для горизонтального участка трубы:

• Линия — сплошная, толщиной 0.7 мм.
• Текст: DN65, сталь, i=0.005.
• Стрелка направления — вдоль линии.
• Размер — от оси до оси оборудования.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают ошибки при проектировании труб. Ниже — основные проблемы и пути их решения.

• Ошибка: Труба не соединяется с фитингом.
  Причина — несовпадение диаметров или осей. Решение: используйте объектную привязку (Endpoint, Center) и проверяйте параметры перед соединением.
• Ошибка: Неправильный масштаб линий.
  Изображение теряется при печати. Решение: настройте тип линии через LTSCALE и PSLTSCALE.
• Ошибка: Отсутствие слоёв.
  Все объекты на одном слое — хаос при редактировании. Решение: создайте структуру слоёв по типу среды (WATER, GAS, DRAIN).
• Ошибка: 3D-труба слишком «тяжёлая».
  Медленная работа из-за большого числа полигональных граней. Решение: уменьшите значение ISOLINES или используйте упрощённые модели.
• Ошибка: Несоответствие ГОСТ.
  Чертёж не принимают на экспертизе. Решение: сверяйтесь с актуальными стандартами и используйте проверенные шаблоны.

Чек-лист перед сдачей чертежа

• Проверены все диаметры и соединения.
• Указаны материалы и направления потока.
• Соблюдены масштаб и толщины линий.
• Добавлены размеры и отметки.
• Слой «PIPE» заморожен при печати других видов.

Экспертное мнение

При проектировании труб в AutoCAD следует придерживаться принципа: «от простого к сложному». Начинайте с 2D-схем, чтобы отработать трассировку, и только потом переходите к 3D-моделям. Это снижает риск ошибок и ускоряет процесс.
Важно использовать параметризацию там, где возможно. Даже в базовом AutoCAD можно создавать блоки с атрибутами, которые автоматически заполняют спецификацию. Для крупных проектов — обязательно используйте AutoCAD MEP или переходите на Revit MEP.
Не пренебрегайте проверкой коллизий. Даже если вы работаете в 2D, наложите слои с электропроводкой, вентиляцией и строительными конструкциями, чтобы убедиться в отсутствии пересечений.
Автоматизация — ключ к эффективности. Настройте шаблоны, стили, внешние ссылки и скрипты. Например, команда SCRIPT позволяет воспроизводить последовательность действий по созданию типового узла.

Вопросы и ответы

Заключение

Рисование трубы в AutoCAD — это не просто графическая задача, а часть инженерного процесса, требующая знаний стандартов, методик проектирования и возможностей программы. Выбор между 2D и 3D, ручным и автоматизированным подходом определяется масштабом и целью проекта.

• Для схем подойдут 2D-линии и мультилинии с соблюдением ГОСТ.
• Для визуализации и анализа используйте 3D-модели с SUBTRACT и REVOLVE.
• В профессиональных проектах — переходите на AutoCAD MEP.
• Всегда проверяйте соединения, масштаб и соответствие стандартам.
• Автоматизируйте рутинные операции через блоки, шаблоны и скрипты.
