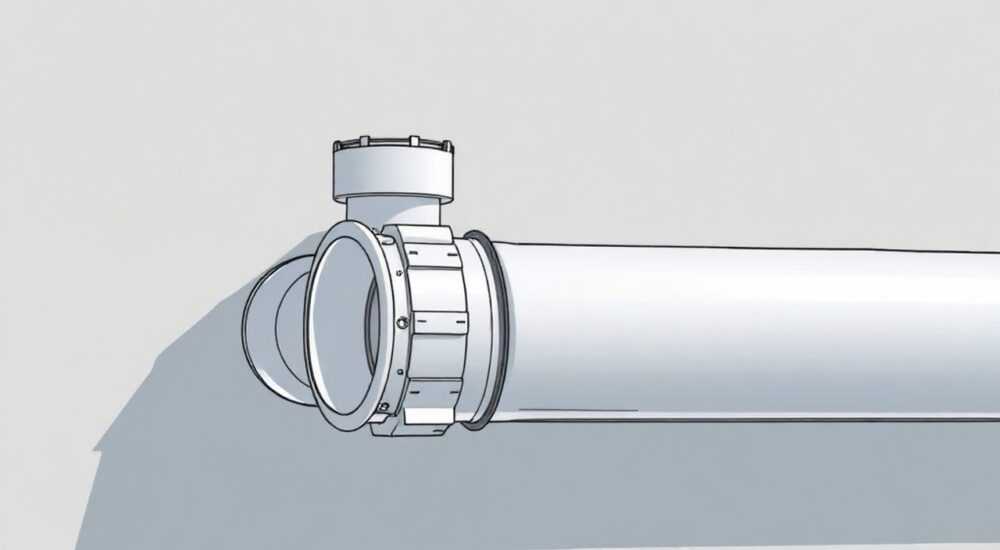

Как нарисовать трубу в скетчап

Трубы — неотъемлемая часть инженерных систем в архитектурных и строительных проектах. В программе SketchUp, которая изначально позиционируется как инструмент для быстрого 3D-моделирования, создание таких элементов требует понимания геометрических принципов и специфики работы с объемными телами. Многие пользователи сталкиваются с трудностями при построении труб: неправильная форма, сложности с изгибами, проблемы с масштабом или невозможность экспорта в BIM-системы. Однако, используя встроенные инструменты и дополнения, можно эффективно моделировать трубы любой конфигурации — от простых прямых участков до сложных разветвлённых трасс.

Основы моделирования трубы: геометрия и подходы

Перед тем как начать рисовать трубу в SketchUp, важно понять, что труба — это полое цилиндрическое тело. В отличие от сплошного цилиндра, у трубы есть внутренний и внешний диаметр, что определяет её толщину стенки. SketchUp не имеет встроенного инструмента «Труба», поэтому моделирование осуществляется через комбинацию примитивов: окружностей, выдавливания и булевых операций (в расширенных версиях или с помощью плагинов).

SketchUp работает с поверхностями, а не с твёрдыми телами (по умолчанию). Это означает, что созданная труба будет представлять собой набор граней, образующих внешнюю и внутреннюю поверхности. При этом важно следить за ориентацией граней — лицевая сторона обычно закрашивается цветом, а обратная остаётся серой. Это влияет на визуализацию и корректность экспортов.

Существуют два основных подхода к созданию трубы:

• Построение внешнего цилиндра и удаление внутреннего объёма;
• Использование готовых профилей и выдавливание по контуру.

Оба метода работают, но первый более нагляден и подходит новичкам. Второй предпочтителен при работе с большими проектами, где важна производительность.

Пошаговая инструкция по построению прямой трубы

Начнём с самого простого случая — прямой трубы постоянного сечения. Эта последовательность подойдёт для любого уровня подготовки и может быть адаптирована под конкретные размеры.

1. Откройте новый файл в SketchUp. Выберите шаблон, соответствующий вашей задаче (например, «Архитектура – метрические единицы»).
2. Используйте инструмент Окружность (Circle) на панели инструментов. Щёлкните на рабочей плоскости, задайте центр окружности и потяните, чтобы указать радиус. Введите точное значение внешнего радиуса трубы (например, 50 мм) и нажмите Enter.
3. Примените инструмент Выдавливание (Push/Pull). Щёлкните на внутреннюю область окружности и потяните вверх. Введите длину трубы (например, 1000 мм) и подтвердите.
4. Теперь создайте внутреннюю окружность. Выберите инструмент Окружность снова, щёлкните в центре уже созданного цилиндра и нарисуйте меньшую окружность, соответствующую внутреннему диаметру. Например, если толщина стенки — 5 мм, а внешний диаметр — 100 мм, то внутренний диаметр составит 90 мм.
5. Снова используйте Выдавливание, но теперь потяните внутреннюю окружность внутрь цилиндра. Важно: направление выдавливания должно совпадать с направлением внешнего цилиндра. Нажмите на внутреннюю грань и потяните на ту же длину (1000 мм).
6. После выдавливания внутренняя часть будет «вырезана» из внешнего цилиндра, образуя полость. Теперь у вас есть полноценная 3D-модель трубы.

Если вы работаете с большими проектами, рекомендуется сразу преобразовать трубу в компонент. Это упростит копирование, перемещение и редактирование. Щёлкните правой кнопкой мыши по объекту и выберите «Создать компонент». Задайте имя, например, «Труба_DN100», и укажите ось привязки.

Моделирование изогнутых труб: метод «След по пути»

Изогнутые трубы встречаются повсеместно — в системах отопления, водоснабжения, вентиляции. В SketchUp их можно создать с помощью инструмента Follow Me (След по пути). Этот метод позволяет «протянуть» профиль трубы вдоль заданной траектории.

Для начала нужно подготовить путь — линию, по которой будет проходить труба. Это может быть дуга, ломаная или любая свободная форма.

• Выберите инструмент Дуга (Arc) или Линия (Line) и нарисуйте путь будущей трубы. Например, дугу радиусом 300 мм.
• На одном из концов пути создайте окружность — это будет профиль трубы. Убедитесь, что она перпендикулярна начальному сегменту пути.
• Выделите всю окружность (все её ребра), затем выберите инструмент Follow Me на панели или в меню «Инструменты».
• Щёлкните на пути (дуге или ломаной). SketchUp автоматически «обтянет» путь выбранным профилем, создав изогнутую трубу.

Если путь состоит из нескольких сегментов, убедитесь, что они соединены в одну непрерывную линию. Иногда при импорте чертежей или ручном рисовании линии могут быть разъединены. Используйте инструмент Ластик с зажатым Shift, чтобы соединить концы.

Для сложных трасс, например, с множественными поворотами, рекомендуется использовать плагины, такие как Curviloft или Soap Skin & Bubble, которые позволяют создавать плавные поверхности по каркасу. Они особенно полезны при моделировании гибких шлангов или декоративных элементов.

Работа с компонентами и группами: почему это важно

Одна из ключевых особенностей SketchUp — система управления геометрией через группы и компоненты. При моделировании труб этот механизм становится незаменимым. Без него вы столкнётесь с проблемами: случайное редактирование соседних элементов, дублирование усилий, увеличение размера файла.

Группа — это изолированный набор геометрии. После создания трубы выделите её и нажмите Ctrl+G (Cmd+G на Mac), чтобы сгруппировать. Компонент — это группа с возможностью многократного использования. Все экземпляры компонента связаны: изменение одного отразится на всех остальных.

Если вы проектируете систему водоснабжения, в которой используются трубы одного типоразмера, создайте компонент. Например, «Труба_Ø50_стенка_3мм». Его можно будет вставлять в нужных местах, поворачивать, масштабировать (если разрешено) и легко редактировать.

Также важно задавать оси компонента в логичных точках — например, в центре торца трубы. Это упростит привязку к другим элементам и использование инструментов выравнивания.

Дополнения для упрощения работы с трубами

Хотя базовых инструментов SketchUp достаточно для создания труб, дополнительные плагины значительно ускоряют процесс и расширяют возможности. Большинство из них доступны через Extension Warehouse — официальный магазин дополнений.

1. Pipe Along Path — один из самых популярных плагинов. Он автоматизирует создание труб по заданному пути. Вам нужно только выбрать профиль (окружность) и путь — плагин сам построит трубу с заданной толщиной стенки.

2. Curviloft — позволяет создавать сложные поверхности по сетке или вдоль кривых. Подходит для моделирования гибких труб, змеевиков, спиралей.

3. Solid Tools — предоставляет булевы операции: объединение, вычитание, пересечение. Полезен при создании фитингов, тройников, переходников.

4. Eneroth Section Plane — улучшенный инструмент сечения. Позволяет делать разрезы по кривым, что удобно при проверке внутренней полости трубы.

Установка плагинов проста: откройте меню «Расширения» → «Extension Warehouse», войдите в аккаунт, найдите нужное дополнение и нажмите «Установить». После перезапуска SketchUp инструменты появятся в меню или на панели.

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при моделировании труб. Вот наиболее распространённые из них и способы их решения.

Ошибка 1: Труба выглядит сплошной

Причина — внутренняя окружность не была выдавлена, или грань была стёрта случайно. Решение: проверьте сечение. Активируйте инструмент «Сечение» (Section) и проведите плоскость через трубу. Если внутри нет полости — повторите шаг выдавливания внутреннего профиля.

Ошибка 2: Инструмент Follow Me не работает

Часто возникает, когда путь или профиль разомкнуты. Убедитесь, что:

• Профиль — замкнутая окружность;
• Путь — единая линия без разрывов;
• Профиль находится в одной плоскости с началом пути.

Ошибка 3: Геометрия «ломается» при масштабировании

Это происходит, если труба не была сгруппирована. При масштабировании отдельные грани теряют связи. Решение — всегда работать с группами или компонентами.

Ошибка 4: Проблемы при экспорте в DWG или IFC

SketchUp экспортирует только видимую геометрию. Если труба частично скрыта или находится в скрытой группе, она не попадёт в файл. Перед экспортом:

• Покажите все скрытые объекты (Вид → Скрыть/Показать → Показать всё);
• Проверьте слои (Layers);
• Убедитесь, что компоненты не заморожены.

Экспертное мнение

Дмитрий также отмечает, что интеграция SketchUp с другими программами (Revit, AutoCAD, Navisworks) через экспортируемые форматы (DWG, SKP, DAE) делает его мощным инструментом даже в BIM-процессах. Главное — соблюдать структуру и не игнорировать требования к точности.

Вопросы и ответы

Заключение

Создание трубы в SketchUp — это базовый, но важный навык для любого, кто работает с 3D-моделированием в строительстве и инженерии. Несмотря на отсутствие прямого инструмента «Труба», программа предоставляет все необходимые средства для точного и эффективного построения. Ключевые принципы — использование профиля и выдавливания, применение Follow Me для изгибов, а также работа с компонентами для организации проекта.

• Труба в SketchUp создаётся через комбинацию окружности и выдавливания.
• Для изогнутых участков используйте инструмент «След по пути» (Follow Me).
• Всегда группируйте или делайте компоненты — это защитит геометрию и упростит работу.
• Плагины расширяют возможности и ускоряют процесс.
• Проверяйте модель сечением, чтобы убедиться в наличии внутренней полости.
