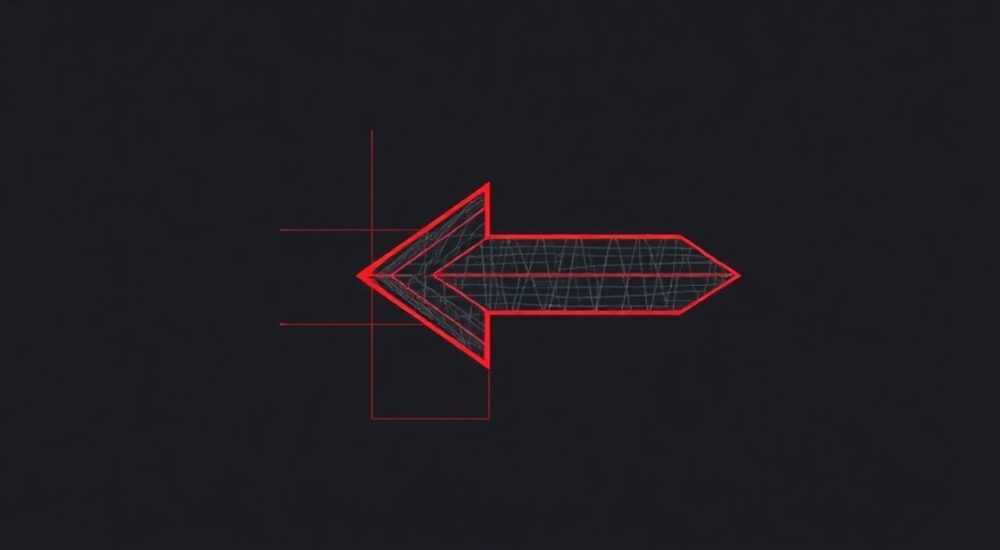

Как нарисовать в автокаде стрелку

В AutoCAD стрелка — это не просто графический элемент, а ключевой инструмент для обозначения направлений, размеров, движений и связей на чертежах. От точности её построения зависит читаемость документации, соответствие ГОСТ и профессиональный вид проекта. Многие пользователи, особенно новички, сталкиваются с проблемами: стрелка выглядит неаккуратно, не привязывается к линии, не масштабируется или не сохраняется в стиле. Однако с правильным подходом создание стрелки в AutoCAD становится быстрым, предсказуемым и полностью управляемым процессом. Главное — понимать, какие инструменты подходят для разных задач: стандартные линии, полилинии, блоки, стили размеров или специализированные команды.

Зачем нужна стрелка в AutoCAD и где она применяется

Стрелки в AutoCAD — это не декоративные элементы, а функциональные метки, которые обеспечивают ясность чертежа. Они используются в размерных линиях, обозначениях направлений, указателях на детали, схемах потоков, вентиляции, электрике, гидравлике и даже в архитектурных планах для обозначения дверных открываний. Без правильно оформленных стрелок чертёж теряет профессиональный вид и может быть неправильно интерпретирован. Например, по ГОСТ 2.303-68 стрелки на размерных линиях должны иметь угол 30°, длину 2–4 мм и быть симметричными относительно линии. Нарушение этих требований может привести к отказу в согласовании документации.

Представьте, что вы работаете над проектом промышленной линии: стрелки указывают направление движения материалов. Если одна из них нарисована «на глаз», а не по стандарту, оператор на производстве может неверно понять схему — и это чревато сбоями в работе. Поэтому в AutoCAD важно не просто «нарисовать стрелку», а создать её так, чтобы она соответствовала требованиям стандарта, легко редактировалась и масштабировалась без потерь качества.

Как создать стрелку с помощью команды LEADER

Команда LEADER — один из самых быстрых и надёжных способов создания стрелки, особенно для аннотаций, пояснений и указаний на детали. Она автоматически создаёт линию с конечной стрелкой и текстовым полем. Для её использования:

1. Введите в командной строке LEADER или выберите инструмент в панели «Аннотации» → «Лидер».
2. Укажите начальную точку — место, откуда начинается линия.
3. Укажите промежуточные точки (если нужен излом), затем — конечную точку, где будет расположена стрелка.
4. Нажмите Enter, чтобы завершить построение линии.
5. Появится окно редактирования текста — введите пояснение или оставьте пустым, если нужна только стрелка.

После создания вы можете изменить стиль стрелки через Управление стилями лидера (команда LEADERSETTINGS). Здесь задаётся тип стрелки (сплошная, закрашенная, треугольная), размер, угол, цвет и привязка текста. Этот метод идеален, если вам нужно быстро добавить пояснения к чертежу без создания отдельных объектов.

Настройка стрелок через стили размеров

Если вам нужно, чтобы стрелки автоматически появлялись при создании размерных линий (например, при использовании команды DIMLINEAR или DIMALIGNED), настройте стиль размеров. Это единственный способ гарантировать единообразие стрелок на всём чертеже.

1. Откройте диалог «Стили размеров»: DIMSTYLE → «Создать».
2. Выберите базовый стиль (например, ISO-25) и задайте новое имя, например, «Стрелка_ГОСТ».
3. Перейдите на вкладку «Символы и стрелки».
4. В поле «Первая стрелка» и «Вторая стрелка» выберите тип: «Закрашенная стрелка», «Треугольник» или «Конец линии».
5. Установите размер стрелки: 2–3 мм — оптимально для печати в масштабе 1:1.
6. Нажмите «ОК» и примените стиль к нужным размерам через свойства объекта или команду DIMREASSOCIATE.

Такой подход особенно важен в корпоративных проектах, где все чертежи должны соответствовать единому стилю. Стиль размеров сохраняется в шаблоне (.dwt), поэтому вы можете использовать его в будущих проектах без повторной настройки.

Создание стрелки вручную с помощью полилинии

Если вам нужна нестандартная стрелка — например, с двойной линией, изогнутым хвостом или уникальным углом — используйте команду POLYLINE. Этот метод даёт полный контроль над формой, но требует больше времени.

1. Введите POLYLINE или выберите инструмент на панели «Рисование».
2. Укажите начальную точку — основание стрелки.
3. Укажите точку, где начинается «лопасть» стрелки (например, на расстоянии 5 мм от основания).
4. Укажите вершину стрелки — точку, где сходятся две стороны.
5. Сделайте симметричный изгиб в обратную сторону, чтобы замкнуть фигуру.
6. Завершите команду Enter.
7. Используйте PROPERTIES (Ctrl+1), чтобы задать толщину линии или заливку цветом.

Чтобы сделать стрелку более точной, включите режим Ортогонального режима (F8) и используйте Объектную привязку (F3) для точного совпадения углов. Для поворота стрелки используйте команду ROTATE с базовой точкой на конце линии.

Создание пользовательского блока стрелки

Если вы часто используете одну и ту же нестандартную стрелку — например, в схемах электропроводки или диаграммах потоков — создайте её как блок. Это позволит вставлять её в любое место чертежа одним кликом, масштабировать и редактировать в одном месте.

1. Нарисуйте стрелку с помощью полилинии или линий.
2. Выделите все элементы стрелки.
3. Введите команду BLOCK или нажмите Ctrl+Shift+C.
4. В диалоге задайте имя блока (например, «Arrow_Directional»).
5. Укажите точку вставки — лучше выбрать конец стрелки, чтобы она привязывалась к нужной точке.
6. Выберите «Преобразовать в блок» и нажмите «ОК».
7. Для вставки используйте команду INSERT или панель «Вставка».

Такой блок можно сохранить в библиотеке (.dwg) и использовать в других проектах. Также его можно привязать к атрибутам — например, добавить поле для обозначения направления: «Вход», «Выход», «Поток».

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при создании стрелок. Вот самые распространённые:

• Стрелка не масштабируется — причина: использованы линии без привязки к масштабу. Решение: всегда используйте стили размеров или блоки с атрибутами масштабирования.
• Стрелка смещена относительно линии — причина: ручное рисование без включённой объектной привязки. Решение: включите F3 (Object Snap) и используйте привязку «Конец», «Точка пересечения».
• Стрелка не видна при печати — причина: слишком маленький размер или неправильный цвет. Решение: проверьте параметры печати (CTB-файл) и убедитесь, что цвет стрелки не совпадает с фоном.
• Стрелка разваливается при масштабировании — причина: использованы отдельные линии, а не полилиния или блок. Решение: объединяйте объекты в один контур.

Дополнительно проверяйте, не включена ли опция «Масштабирование стрелок» в настройках стиля размеров — она должна быть включена, если вы работаете в разных масштабах.

Экспертное мнение: как профессионалы работают со стрелками

Он также рекомендует создавать собственную библиотеку блоков стрелок: «У меня есть 12 типов стрелок — для газопроводов, для электросхем, для вентиляции, для узлов. Каждая — в отдельном файле .dwg, и я вставляю их через DesignCenter. Это экономит до 30% времени на каждом проекте».

Вопросы и ответы

Заключение

Создание стрелки в AutoCAD — это не просто рисование линии, а применение стандартов, технологий и оптимизации рабочего процесса. От того, насколько точно и системно вы работаете со стрелками, зависит качество всего чертежа. Используйте команду LEADER для аннотаций, стили размеров для точных измерений, полилинии для кастомных форм и блоки для повторяющихся элементов. Это не только повышает точность, но и экономит часы на редактирование.

• Используйте команду LEADER для быстрых аннотаций и указаний.
• Настройте стили размеров под ГОСТ — это гарантирует соответствие стандартам.
• Создавайте блоки для повторяющихся стрелок — это экономит время и обеспечивает единообразие.
• Всегда проверяйте стрелки в режиме печати — ошибки видны только при экспорте.
• Никогда не рисуйте стрелки отдельными линиями — объединяйте их в полилинии или блоки.
