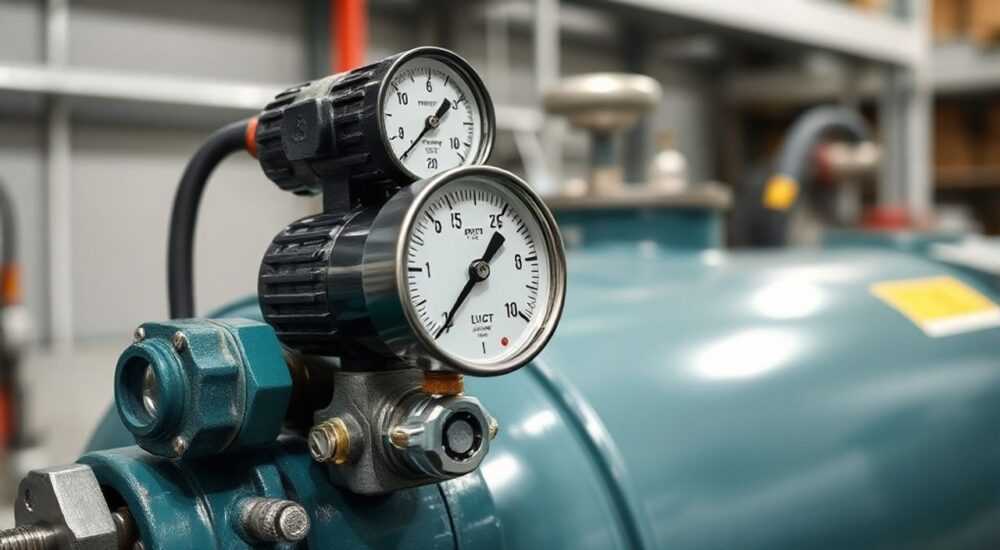

Как настраивать реле давления на гидроаккумулятор

Гидроаккумулятор — важный элемент автономной системы водоснабжения, который обеспечивает стабильное давление воды и защищает насос от частых включений. Реле давления управляет работой насоса, включая его при падении давления до минимального значения и выключая при достижении максимального. Правильная настройка реле критически важна для долговечности оборудования и комфортного пользования водой. Без грамотной регулировки возможны гидроудары, преждевременный износ насоса или недостаточный напор.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, управляющее включением и отключением насоса в зависимости от давления в системе водоснабжения. Оно реагирует на изменения давления в гидроаккумуляторе и размыкает/замыкает цепь питания насоса. В основе работы лежит мембрана, которая деформируется под действием давления воды, передавая усилие на группу пружин и контактную группу.
Когда давление в системе падает до установленного нижнего предела (Pmin), пружина большего диаметра преодолевает сопротивление и замыкает контакты — насос включается. По мере закачки воды давление растёт, и при достижении верхнего порога (Pmax) вторая, более жёсткая пружина размыкает контакты — насос отключается. Разница между Pmax и Pmin называется дифференциалом давления.
Настройка этих двух значений позволяет адаптировать работу системы под конкретные условия: высоту дома, количество точек водоразбора, тип насоса и объём гидробака. Стандартные заводские настройки — 1.5–3.0 бар — подходят не всегда. Например, в домах с тремя и более этажами может потребоваться более высокий напор.

Устройство реле давления

Типовое реле состоит из корпуса, мембраны, двух пружин (большая — для регулировки Pmin, малая — для дифференциала), контактной группы и регулировочных гаек. Мембрана изготавливается из эластичного материала — чаще всего из нержавеющей стали или каучука. Со временем она может изнашиваться, особенно при использовании некачественной воды.
Регулировка осуществляется вращением гаек: по часовой стрелке — увеличение давления, против — уменьшение. Большая пружина (Г-образная) отвечает за общее давление включения, а малая (пружина дифференциала) — за разницу между верхним и нижним порогами. Изменение положения малой пружины влияет только на Pmax, если Pmin зафиксировано.

Подготовка к настройке: что нужно знать и проверить

Перед тем как приступать к регулировке, важно подготовить систему и собрать необходимые данные. Неправильная подготовка — одна из главных причин сбоев после настройки. Первым делом проверьте давление в воздушной камере гидроаккумулятора. Оно должно быть на 0.1–0.2 бар ниже нижнего порога включения насоса.
Для измерения используйте автомобильный манометр или цифровой измеритель давления. Замер проводите на пустом баке — когда вода полностью слита, а насос отключён. Если давление слишком низкое, подкачайте воздух через золотник; если слишком высокое — спустите часть. Идеальное значение — 1.4–1.6 бар для стандартной системы на два этажа.

• Отключите питание насоса и слейте воду из системы.
• Измерьте давление в воздушной камере.
• Проверьте целостность мембраны реле и наличие течей.
• Убедитесь, что манометр на системе исправен и показывает точные значения.

Необходимые инструменты

Для настройки вам понадобятся:

1. Манометр (желательно точный, цифровой).
2. Насос для подкачки воздуха (автомобильный или специализированный).
3. Разводной ключ или ключ «на 19» для регулировочных гаек.
4. Отвёртка (для снятия крышки реле).
5. Блокнот и ручка — чтобы фиксировать текущие показания.

Если манометр на системе отсутствует или вызывает сомнения, установите временный — это повысит точность настройки. Также рекомендуется иметь под рукой паспорт на гидроаккумулятор — там указаны допустимые пределы давления и объём бака.

Этапы настройки реле давления: пошаговая инструкция

Процесс настройки требует внимательности и последовательности. Даже небольшая ошибка может привести к частому включению насоса или недостаточному напору. Ниже — чёткий алгоритм действий, проверенный на практике.

1. Отключите питание насоса и откройте краны для слива воды из системы.
2. Дождитесь полного падения давления. Контролируйте показания манометра.
3. Проверьте и при необходимости скорректируйте давление в воздушной камере гидроаккумулятора.
4. Закройте краны, включите питание насоса и дайте ему накачать воду до автоматического отключения.
5. Зафиксируйте значение давления отключения (Pmax) и включения (Pmin) по манометру.
6. Снимите крышку реле и начните регулировку гаек.

Регулировка выполняется следующим образом:

• Для изменения Pmin (нижнего порога) вращайте большую пружину. Чтобы повысить давление включения — закручивайте по часовой стрелке.
• Для изменения Pmax (верхнего порога) регулируйте малую пружину. Увеличение дифференциала повышает Pmax при фиксированном Pmin.
• После каждой корректировки запускайте насос и проверяйте новые значения.

Оптимальный дифференциал — 1.0–1.5 бар. Например, при Pmin = 1.8 бар, Pmax должен быть 2.8–3.3 бар. Более широкий диапазон снижает частоту включений, но создаёт перепады напора. Более узкий — увеличивает износ насоса.

Пример настройки для двухэтажного дома

Цель: стабильный напор на втором этаже, минимизация включений насоса.

• Давление в воздушной камере: 1.6 бар.
• Устанавливаем Pmin = 1.8 бар (включение насоса).
• Устанавливаем Pmax = 3.0 бар (отключение).
• Дифференциал: 1.2 бар — оптимально для бака 50–100 л.

После настройки проверьте работу системы в течение нескольких часов. Убедитесь, что насос не включается чаще 10–15 раз в час, а напор остаётся стабильным даже при одновременном использовании нескольких точек.

Типичные ошибки и проблемы при настройке

Несмотря на простоту конструкции, реле давления часто настраивают с нарушениями. Вот самые распространённые ошибки:

• Не проверено давление в гидроаккумуляторе. Если оно выше Pmin, насос будет включаться сразу после отключения — так называемый «сухой ход».
• Слишком большой дифференциал. При разнице более 1.5 бар создаются сильные перепады напора — от хорошего до слабого.
• Закручивание пружин «на глаз». Отсутствие манометра делает настройку бесполезной — невозможно контролировать результат.
• Игнорирование паспортных данных. Превышение максимального давления бака (обычно 6–8 бар) может привести к его разрыву.

Частая проблема — «дребезг» контактов, когда насос включается и сразу выключается. Причины: износ мембраны реле, засорение входного патрубка, неправильное давление в баке. Решение — очистка, замена мембраны или повторная настройка.

Совместимость параметров: как подобрать оптимальные значения

Успешная работа системы зависит не только от правильной настройки реле, но и от согласованности всех компонентов. Гидроаккумулятор, насос, трубы и точки водоразбора должны «работать в одной команде».
Например, если у вас насос с максимальным давлением 4 бар, устанавливать Pmax выше 3.5 бар бессмысленно — он просто не сможет достичь этого значения. Аналогично, если гидробак рассчитан на 6 бар, нельзя задавать Pmax выше 5.5 бар — нужен запас прочности.

Для выбора параметров используйте простое правило:

• Pmin = давление в баке + 0.2 бар.
• Pmax ≤ (давление в баке + 1.5 бар), но не выше 80% от макс. давления насоса.
• Объём бака: 1 л на 1 литр воды в минуту производительности насоса.

Так, для насоса 30 л/мин идеален бак 24–30 л. Чем больше бак — тем реже включается насос, но тем больше место и стоимость.

Эксплуатация и техническое обслуживание реле

После настройки система должна работать стабильно, но это не значит, что можно забыть о ней на годы. Рекомендуется проводить профилактические проверки раз в 3–6 месяцев.
Проверяйте:

• Давление в воздушной камере (особенно весной и осенью — при перепадах температур).
• Целостность мембраны реле — при наличии воды в корпусе требуется замена.
• Чистоту входного патрубка — грязь и песок мешают работе мембраны.
• Состояние контактов — окисление может вызвать перегрев и отказ.

При длительном простое системы (например, зимой на даче) рекомендуется сливать воду и сохранять бак с давлением воздуха 1.0–1.2 бар. Это предотвратит коррозию и деформацию мембраны.
Современные модели реле могут иметь дополнительные функции: защиту от сухого хода, тепловое реле, возможность подключения к автоматике. Для сложных систем стоит рассмотреть электронные аналоги — они точнее и надёжнее механических.

Экспертное мнение

Главный принцип настройки — безопасность и баланс. Нельзя гнаться за максимальным напором в ущерб оборудованию. Лучше иметь стабильные 2.8 бар, чем 3.5 бар с риском разрыва бака.
Важно учитывать реальные потребности. В доме с двумя санузлами и кухней достаточно Pmin 1.8 бар и Pmax 3.0 бар. Для крупных коттеджей или систем с гидромассажем — можно повысить до 3.5 бар, но с обязательным использованием редуктора на выходе.
Регулярный контроль параметров — залог долгой службы. Большинство поломок происходят не из-за брака, а из-за игнорирования элементарного ухода. Даже самое качественное оборудование требует внимания.

Вопросы и ответы

Заключение

Настройка реле давления — ответственный, но вполне выполнимый процесс, доступный любому владельцу загородного дома. Главное — действовать по алгоритму, использовать точные измерения и не пренебрегать подготовкой. Правильно настроенное реле обеспечивает стабильный напор, продлевает срок службы насоса и гидроаккумулятора, а также снижает расход электроэнергии.

• Всегда начинайте с проверки давления в воздушной камере гидроаккумулятора.
• Используйте точный манометр и не регулируйте «на глаз».
• Соблюдайте разницу 0.1–0.2 бар между давлением воздуха и Pmin.
• Оптимальный дифференциал — 1.0–1.5 бар.
• Проводите профилактику каждые 3–6 месяцев.
