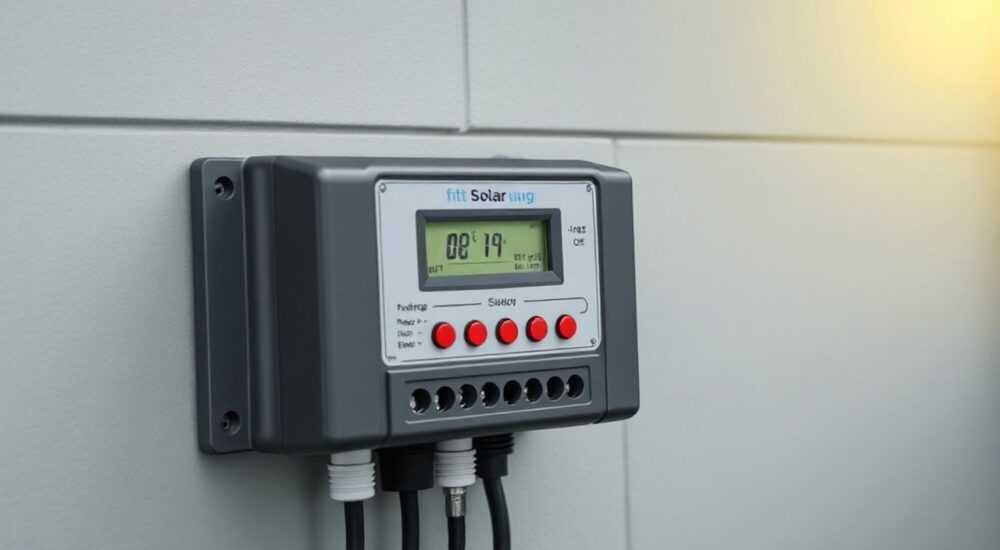

Как настроить контроллер солнечной батареи

Солнечные батареи становятся неотъемлемой частью энергетики частных домов, дач и удалённых объектов. Однако даже самая мощная панель не сможет эффективно заряжать аккумулятор, если не подключена через правильный контроллер. Этот устройство — мозг всей солнечной системы: он регулирует ток, предотвращает перезаряд, защищает от обратного тока и продлевает срок службы аккумуляторов. Многие пользователи сталкиваются с проблемами: аккумуляторы быстро теряют ёмкость, контроллер не включается, или солнечная энергия «уходит в никуда». Причина — неправильная настройка или выбор не того типа контроллера. Настройка контроллера солнечной батареи — это не просто подключение проводов, а комплексная процедура, требующая понимания параметров системы, условий эксплуатации и особенностей аккумуляторов. От этого зависит не только эффективность, но и безопасность всей установки.

Что такое контроллер солнечной батареи и зачем он нужен

Контроллер солнечной батареи — это электронное устройство, которое управляет потоком энергии от фотоэлектрических панелей к аккумуляторам. Без него солнечные панели могут подавать на батарею напряжение и ток, которые превышают допустимые пределы. Это приводит к перегреву, выделению газов, вздутию корпуса и даже взрыву в крайних случаях. Контроллер не просто «регулирует» заряд — он выполняет несколько критических функций: ограничивает максимальное напряжение, отключает питание при полной зарядке, предотвращает обратный ток ночью, а в продвинутых моделях — анализирует температуру и корректирует параметры заряда в реальном времени.

Представьте, что солнечная панель выдаёт 20 В, а ваш аккумулятор рассчитан на 12 В. Без контроллера он получит «перегрузку» и выйдет из строя за несколько дней. Даже если вы используете панель 12 В, её выходное напряжение в солнечный полдень может достигать 18–22 В — это выше, чем безопасный порог для свинцово-кислого аккумулятора. Контроллер превращает нестабильный, «грязный» ток от панелей в чистый, управляемый заряд, подходящий для химических процессов внутри батареи.

Типы контроллеров: PWM vs MPPT — в чём разница

Существует два основных типа контроллеров: PWM (широтно-импульсная модуляция) и MPPT (максимальная точка отслеживания мощности). Их выбор определяет эффективность всей системы и её экономичность.

PWM — простейший и дешёвый вариант. Он работает как «выключатель», который быстро включает и выключает ток от панели, чтобы поддерживать напряжение на уровне, безопасном для аккумулятора. Этот тип подходит для небольших систем до 200 Вт, где панель и аккумулятор имеют одинаковое напряжение (например, 12 В). Но у PWM есть существенный недостаток: он «теряет» разницу между напряжением панели и батареи. Если панель выдаёт 18 В, а батарея принимает 14 В — 4 В превращаются в тепло, а не в полезную энергию.

MPPT — современный, умный контроллер. Он анализирует выходную мощность панели в реальном времени и преобразует напряжение и ток так, чтобы извлечь максимальную мощность. Например, если панель выдаёт 36 В и 5 А (180 Вт), а батарея требует 12 В, MPPT преобразует это в 12 В и 15 А — сохраняя ту же мощность, но с большей эффективностью. В условиях низкой освещённости, тени или зимой MPPT может дать прирост в 20–30% по сравнению с PWM.

Пошаговая настройка контроллера: от подключения до параметров

Настройка контроллера начинается не с кнопок и меню, а с правильного подключения. Неверный порядок — и вы рискуете сжечь устройство.

1. Отключите все источники энергии. Даже если панель находится в тени — она может выдавать небольшое напряжение. Сначала отсоедините солнечные панели, затем — аккумулятор.
2. Подключите аккумулятор к контроллеру. Клеммы «BATT+» и «BATT-» должны быть подключены строго к соответствующим полюсам аккумулятора. Полярность важна: перепутаете — контроллер сгорит. Используйте кабели сечением, соответствующим току (например, для 10 А — минимум 2,5 мм²).
3. Подключите солнечные панели. После того как аккумулятор подключён, подсоединяйте панели к клеммам «PV+» и «PV-». Не делайте наоборот — это может вызвать импульс, повредив внутреннюю схему.
4. Включите контроллер. После подключения система автоматически определит тип аккумулятора (если есть автоопределение) или покажет ошибку. Включите питание — на дисплее появятся параметры напряжения, тока и состояния заряда.
5. Настройте тип аккумулятора. Перейдите в меню (кнопка «Set» или «Mode») и выберите тип: AGM, GEL, Flooded, LiFePO4 и т.д. Это критически важно — каждому типу соответствуют свои пороги напряжения.
6. Установите параметры заряда (если нет автонастройки). Для свинцово-кислого аккумулятора: заряд по абсорбции — 14,4–14,8 В, плавающий заряд — 13,6–13,8 В. Для LiFePO4 — 14,2–14,6 В (абсорбция), 13,5 В (плавающий). Параметры указаны в паспорте батареи.
7. Настройте пороги разряда. Установите минимальное напряжение отключения нагрузки (LVD) — например, 11,5 В для 12 В аккумулятора. Это предотвратит глубокий разряд.
8. Проверьте работу. В солнечный день убедитесь, что ток заряда растёт, а напряжение батареи приближается к установленному значению. Если ток равен нулю — проверьте подключение панелей и наличие тени.

Настройка под тип аккумулятора: свинцово-кислые, LiFePO4, гелевые

Тип аккумулятора — один из ключевых факторов, определяющих настройку контроллера. Разные химические составы требуют разных напряжений заряда, иначе батарея выйдет из строя.

• Свинцово-кислые (Flooded) — самые дешёвые, но требуют регулярного обслуживания. Для них рекомендуется: заряд по абсорбции — 14,4–14,8 В, плавающий — 13,5–13,8 В. Температурная компенсация — 0,03 В на 1 °C ниже 25 °C. Если температура в помещении +5 °C, напряжение должно быть выше на 0,6 В.
• Гелевые (GEL) — герметичные, не требуют обслуживания. Более чувствительны к перезаряду. Максимальное напряжение абсорбции — 14,1–14,4 В. Превышение — приведёт к высыханию геля и потере ёмкости. Плавающий заряд — 13,5–13,6 В.
• AGM (Absorbent Glass Mat) — промежуточный вариант. Подходит для автономных систем. Абсорбция — 14,4–14,8 В, плавающий — 13,6–13,8 В. Не требует температурной компенсации, если температура стабильна.
• LiFePO4 (литий-железо-фосфат) — современный выбор. Не переносит перезаряд и глубокий разряд. Абсорбция — 14,2–14,6 В, плавающий — 13,2–13,6 В. Многие контроллеры имеют специальный режим LiFePO4 — включите его. Без него контроллер может «забыть» отключить заряд, что приведёт к возгоранию.

Частые ошибки при настройке и как их избежать

Даже опытные пользователи допускают ошибки, которые сводят на нет всю эффективность системы.

• Неправильный порядок подключения. Подключение панелей перед аккумулятором — главная причина сгоревших контроллеров. Всегда: сначала батарея, потом панели.
• Игнорирование температурной компенсации. В холодном гараже аккумулятор требует более высокого напряжения заряда. Если контроллер не компенсирует температуру — батарея не заряжается полностью.
• Выбор контроллера по мощности панели, а не по току. Панель 300 Вт при 12 В даёт 25 А. Контроллер на 20 А сгорит. Выбирайте с запасом 20–30%.
• Использование PWM для панелей с напряжением выше 18 В. Если вы используете 24 В панель на 12 В системе — PWM не справится. Только MPPT.
• Неправильная настройка LVD (Low Voltage Disconnect). Если выставить LVD на 10 В — аккумулятор разрядится до 90% глубины. Для свинцово-кислых — не ниже 11,5 В. Для LiFePO4 — не ниже 10,5 В.

Экспертное мнение: советы инженера-энергетика

Дмитрий рекомендует:
— Использовать контроллеры с функцией «двойного входа» для систем с несколькими панелями.
— Устанавливать термодатчики на аккумулятор — это даёт точную компенсацию температуры.
— Обновлять прошивку контроллера через приложение — производители регулярно выпускают улучшения алгоритмов заряда.
— Не покупать «китайские» контроллеры без сертификатов (CE, RoHS) — они часто не соответствуют заявленным параметрам.

Часто задаваемые вопросы

Заключение

Настройка контроллера солнечной батареи — это не технический этап, а фундамент всей автономной энергосистемы. От того, насколько точно вы подобрали тип контроллера, правильно подключили его и настроили параметры заряда, зависит не только эффективность получения энергии, но и безопасность вашей системы. MPPT — это инвестиция в будущее: он окупается за 1–2 сезона за счёт увеличения выработки, особенно в условиях облачной погоды или зимой. PWM — лишь временный вариант для небольших, стабильных систем.

Не экономьте на контроллере. Он — «умный» фильтр между нестабильной солнечной энергией и чувствительными аккумуляторами. Ошибка в настройке может стоить дороже, чем сама панель. Проверяйте полярность, сверяйтесь с паспортом батареи, используйте температурную компенсацию и не игнорируйте уведомления контроллера — даже если он «молчит», он говорит вам о состоянии системы.

• Выбирайте MPPT для систем мощностью от 300 Вт и выше — он эффективнее на 20–30%.
• Всегда подключайте аккумулятор первым, панели — вторым.
• Настройка параметров заряда должна соответствовать типу аккумулятора (AGM, GEL, LiFePO4).
• Не игнорируйте температурную компенсацию — она увеличивает срок службы батареи на 2–3 года.
• Регулярно проверяйте состояние системы: ток заряда, напряжение, ошибки контроллера — это профилактика сбоев.
