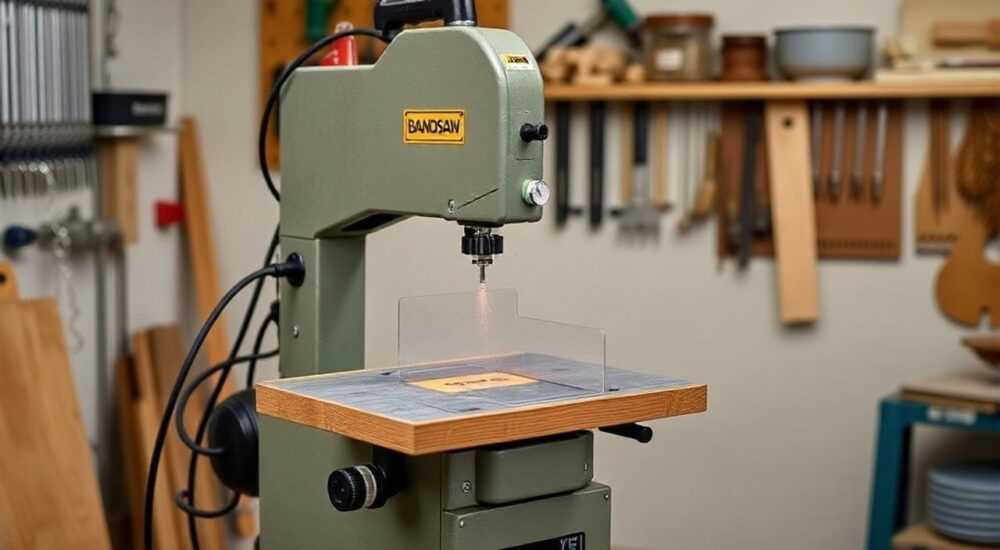

Как настроить ленточную пилу по дереву

Ленточная пилу по дереву — это незаменимый инструмент для точной резки сложных форм, криволинейных контуров и толстых заготовок. Её применяют как в мелком деревообрабатывающем производстве, так и в мастерских художников по дереву. Однако даже самый качественный станок не обеспечит точности, если не настроен правильно. Неправильная натяжка ленты, несоосность роликов или неверный выбор зубьев приводят к перегреву, биению, сколам и даже поломке ленты. Настройка ленточной пилы — это не просто техническая процедура, а искусство, требующее внимания к деталям, понимания физики процесса и соблюдения последовательности.

Подготовка к настройке

Перед началом настройки ленточной пилы необходимо убедиться, что станок находится в рабочем состоянии. Отключите питание, снимите защитные крышки и очистите все поверхности от опилок, смазки и пыли. Особенно тщательно следует очистить направляющие ролики, шкивы и зону реза — даже мельчайшие частицы могут вызвать биение ленты. Проверьте крепления основания станка: если он вибрирует при работе, это приведёт к неточной резке и ускоренному износу компонентов.

Убедитесь, что все болты и гайки затянуты согласно моменту затяжки, указанному в руководстве. Используйте динамометрический ключ для критически важных соединений — например, крепления верхнего шкива. Не пренебрегайте визуальным осмотром: трещины на шкивах, износ подшипников или коррозия на направляющих — повод для замены, а не для временной настройки.

Натяжение ленты: ключевой параметр

Натяжение ленты — это самый важный и часто неправильно регулируемый параметр. Слишком слабая лента будет «гулять» по шкивам, срываться и перегреваться. Слишком сильная — перегружает двигатель, деформирует раму и рвётся при малейшем ударе. Оптимальное натяжение зависит от ширины ленты, её толщины и материала. Как правило, для лент шириной 12–25 мм рекомендуется натяжение 15–25 кгс.

Используйте динамометр или встроенный индикатор натяжения, если он есть на вашем станке. Если индикатор отсутствует — примените метод «прогиба». Приложите линейку к центру ленты между шкивами и надавите пальцем с усилием 1–2 кг. Прогиб должен составлять 1–2 мм для ленты 15 мм шириной. Для более широких лент (30 мм и более) допустимый прогиб — до 3 мм.

Выравнивание роликов и направляющих

Выравнивание — это процесс, при котором центральная линия ленты совпадает с центром всех шкивов и роликов. Даже минимальное смещение в 0,1 мм приведёт к быстрому износу кромки ленты и её срыву.

Начните с нижнего шкива: он должен быть строго вертикальным. Проверьте с помощью угольника или лазерного уровня. Затем — верхний шкив. Его ось должна быть параллельна нижнему, а плоскость вращения — точно совпадать с плоскостью нижнего. Для точной настройки используйте индикатор часового типа с точностью 0,01 мм.

После этого настройте направляющие ролики: они должны касаться ленты только по боковым кромкам, не сжимая её. Расстояние между роликами и лентой — не более 1–2 мм. Проверьте, чтобы ролики вращались свободно без люфта. Если они шумят или заедают — замените подшипники.

Пошаговая проверка выравнивания

1. Отключите питание и снимите защитный кожух.
2. Установите ленту на шкивы, не натягивая.
3. Включите лазерный уровень или угольник и проверьте параллельность шкивов.
4. Постепенно натягивайте ленту, наблюдая за её положением на шкивах — она должна центрироваться автоматически.
5. Если лента уходит в сторону — отрегулируйте угол верхнего шкива с помощью винтов регулировки.
6. Запустите станок на холостом ходу и наблюдайте за движением ленты: она должна оставаться в центре шкива без биения.

Настройка направляющих и подшипников

Направляющие — это элементы, которые предотвращают боковое смещение ленты во время реза. Они делятся на два типа: роликовые и подшипниковые. Роликовые лучше для тонких лент, подшипниковые — для тяжёлых и широких.

Регулировка выполняется в три этапа. Во-первых, установите направляющие на минимально возможное расстояние от ленты — 0,5–1 мм. Это снижает вибрацию и повышает точность. Во-вторых, проверьте, чтобы направляющие не касались зубьев — только задней части ленты. В-третьих, убедитесь, что они установлены строго параллельно плоскости реза.

Для тонкой резки (например, криволинейных форм) используйте два направляющих — один сверху, один снизу. Для прямых резов можно ограничиться одним нижним. Всегда смазывайте направляющие специальной термостойкой смазкой — не используйте машинное масло, оно притягивает опилки и забивает зазоры.

Выбор ленты: зубья, ширина, материал

Лента — это сердце станка. Неправильный выбор приводит к плохому качеству реза, перегреву и поломке. Выбор зависит от материала, толщины заготовки и типа реза.

Для мягких пород (сосна, ель) подойдут ленты с крупным зубом — они не забиваются опилками. Для твёрдых (дуб, бук, ясень) — мелкий зуб и высокая твёрдость. Ленты с зубом 10–14 TPI (зубьев на дюйм) — универсальный выбор для большинства задач.

Скорость подачи и давление

Скорость подачи — это то, что чаще всего игнорируют новички. Подавать слишком быстро — значит перегрузить двигатель, перегреть ленту и получить шероховатый рез. Подавать слишком медленно — увеличить время обработки и износ зубьев без пользы.

Оптимальная скорость зависит от плотности древесины и ширины ленты. Для ленты 15 мм и сосны — 1–2 м/мин. Для дуба — 0,5–1 м/мин. При резке вдоль волокон можно немного увеличить скорость, при поперечном — снизить.

Проверьте правильность подачи по отходам: если опилки — мелкие, как пыль, подача слишком медленная. Если опилки крупные, с рваными краями — слишком быстрая. Идеальные опилки — равномерные, с лёгкой волнистой структурой, без сколов.

Частые ошибки и как их избежать

Вот основные ошибки, которые приводят к поломкам и некачественному резу:

• Лента срывается с шкивов — причина: неправильное натяжение или несоосность шкивов. Решение: перенастройте выравнивание и проверьте натяжение.
• Перегрев ленты — причина: слишком быстрая подача или недостаточное охлаждение. Решение: снизьте скорость, используйте охлаждающую жидкость (для тяжёлых пород).
• Зубья стираются быстрее с одной стороны — причина: неправильная установка направляющих. Решение: отрегулируйте расстояние и параллельность.
• Рез идёт с уклоном — причина: износ шкивов или неравномерное натяжение. Решение: замените шкивы, проверьте натяжение по обеим сторонам.
• Лента рвётся при первом же резе — причина: установка ленты с обратной стороны или повреждённые кромки. Решение: проверьте направление стрелки на ленте, осмотрите кромки на зазубрины.

Проведите диагностику по чек-листу перед каждой работой:
— Натяжение ленты — проверено?
— Шкивы выровнены?
— Направляющие на нужном расстоянии?
— Лента установлена по стрелке?
— Подача — плавная, без рывков?

Экспертное мнение

Вопросы и ответы

Заключение

Настройка ленточной пилы — это не разовая операция, а постоянный процесс контроля и корректировки. Она требует внимания, терпения и понимания физики взаимодействия ленты, шкивов и древесины. Правильно настроенная пила не только режет точно и чисто, но и служит годами без поломок. Главное — не спешить. Каждый шаг: от очистки до проверки натяжения — имеет значение.

• Натяжение ленты — главный параметр, влияющий на долговечность и точность.
• Шкивы и направляющие должны быть идеально выровнены — даже 0,1 мм смещения критично.
• Выбор ленты зависит от материала: для твёрдых пород — мелкий зуб, для мягких — крупный.
• Подача должна быть плавной, а не агрессивной — давление убивает ленту, а не помогает.
• Регулярная диагностика и чистка — залог бесперебойной работы и экономии на расходниках.
