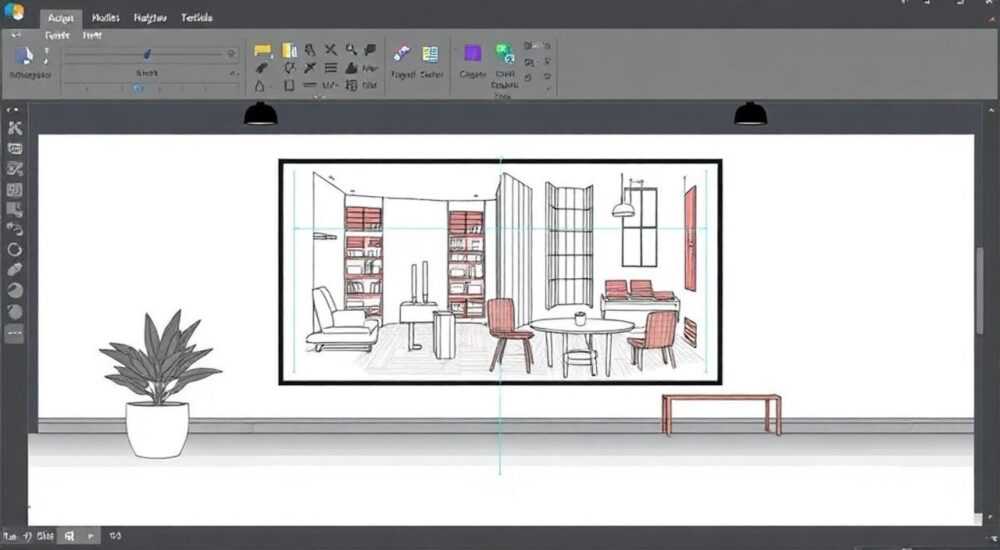

Как настроить лист для печати в автокаде

Печать чертежей в AutoCAD — критически важный этап подготовки проектной документации. Неправильная настройка листа может привести к искажению масштабов, обрезке содержимого или несоответствию выходного формата требованиям заказчика. Чтобы избежать ошибок, необходимо корректно настроить пространство листа (Layout), задать нужный размер бумаги, масштаб отображения видовых экранов и параметры печати.

Основные понятия: пространство модели и листа

AutoCAD работает в двух основных режимах: пространстве модели (Model Space) и пространстве листа (Paper Space). В пространстве модели вы создаёте чертёж в реальных единицах измерения — миллиметрах, метрах или дюймах. Это рабочая зона для проектирования, где объекты имеют натуральные размеры.

Пространство листа имитирует физический лист бумаги. Здесь вы компонуете чертежи, добавляете рамки, штампы, надписи и настраиваете видовые экраны — окна, через которые просматривается содержимое модели. Именно в этом пространстве определяется, что и как будет напечатано.

Каждый лист в AutoCAD может содержать несколько видовых экранов, каждый из которых показывает разные части модели в нужном масштабе. Это позволяет выводить на один лист план, разрез и детали с разными увеличениями. Правильное разделение между Model и Layout — ключ к гибкой и точной печати.

Чем отличается Model от Layout?

• Model Space — место создания геометрии. Все объекты находятся в натуральную величину.
• Paper Space — зона компоновки. Здесь вы управляете тем, как чертёж будет представлен на бумаге.
• Видовые экраны в Layout работают как «окна» в модель, позволяя масштабировать и позиционировать изображение независимо от реального размера объектов.

Подготовка листа к печати

Перед настройкой печати необходимо выбрать подходящий формат листа. Стандартные форматы (A4, A3, A2, A1, A0) определены ГОСТ 2.301–68. Выбор зависит от сложности чертежа и требований заказчика. Например, для архитектурных планов чаще используют A1 и A0, а для деталей — A3 и A4.

Формат листа задаётся через менеджер печати. Для этого откройте вкладку «Лист», перейдите во вкладку «Аннотации» → «Печать» → «Менеджер печати». Выберите принтер или PDF-драйвер (например, DWG to PDF.pc3), затем назначьте размер бумаги. Убедитесь, что ориентация (книжная или альбомная) соответствует вашему чертежу.

Поля листа также играют важную роль. По ГОСТу внутреннее поле слева — 20 мм, остальные — 5 мм. Эти границы нельзя использовать для размещения основного содержимого, так как при печати на плоттере возможна подача с небольшим смещением. Лучше оставлять запас 10–15 мм от края.

Как создать новый лист?

1. Щёлкните правой кнопкой по вкладке «Лист1» → «Новый лист».
2. Выберите шаблон листа (если есть) или создайте пустой.
3. Настройте параметры печати: принтер, формат, ориентацию.
4. Добавьте рамку и штамп — можно вставить как блок или создать с нуля.

Настройка видовых экранов в пространстве листа

Видовой экран (viewport) — это окно, через которое отображается содержимое пространства модели. Он позволяет контролировать, какая часть чертежа видна, в каком масштабе и с какими свойствами слоёв.

Для создания видового экрана перейдите в пространство листа, выберите вкладку «Вид» → «Видовые экраны» → «Одиночный». Затем укажите углы прямоугольника, который станет областью просмотра. После создания вы можете перемещать, изменять размер и настраивать масштаб каждого экрана.

Работа с несколькими видовыми экранами

• Используйте команду MVIEW для быстрого создания видовых экранов.
• Через контекстное меню (ПКМ) можно быстро переключаться между экранами, управлять их видимостью и слоями.
• Для точного позиционирования применяйте объектную привязку (OSNAP) и сетку (SNAP).

Установка масштаба чертежа

Масштаб — одно из самых важных понятий при печати. В пространстве листа вы задаёте масштаб видового экрана, чтобы чертёж правильно отображался на бумаге. Например, план здания в масштабе 1:100 означает, что 1 мм на бумаге = 100 мм в реальности.

Чтобы установить масштаб:

1. Дважды щёлкните внутри видового экрана, чтобы активировать его.
2. В строке состояния найдите поле масштаба (например, «Пользовательский»).
3. Выберите нужный масштаб из списка (1:50, 1:100, 1:200 и т.д.) или введите вручную.
4. При необходимости переместите содержимое, используя панорамирование (PAN).

Если стандартных масштабов недостаточно, вы можете добавить свои. Перейдите в «Аннотации» → «Масштаб» → «Управление масштабами». Нажмите «Добавить», укажите имя (например, «1:75»), задайте отношение (1 ед. бумаги = 75 ед. модели).

Параметры печати и шаблоны CTB/STB

После настройки листа и видовых экранов переходим к финальным параметрам печати. Откройте диалог печати: Ctrl+P или «Аннотации» → «Печать» → «Печать».

Здесь важно указать:

• Устройство вывода (принтер, плоттер или PDF).
• Формат бумаги и ориентацию.
• Область печати — выберите «Окно» и укажите границы, либо «Расширение» или «Границы листа».
• Масштаб печати: установите 1 мм = 1 единице чертежа (для точного соответствия).
• Цвета: используйте таблицу цветов (CTB) для управления толщиной линий и цветом печати.

Шаблоны CTB (цветозависимые) и STB (стилезависимые) определяют, как слои и объекты будут выглядеть на бумаге. Например, в CTB-файле вы можете назначить красному цвету толщину линии 0.3 мм, а серому — 0.1 мм. Это критично для соблюдения ГОСТов.

Как создать и применить CTB-файл?

1. Откройте «Менеджер печати» → «Настроить стиль печати».
2. Создайте новый файл CTB на основе monochrome.ctb (чёрно-белая печать).
3. Назначьте каждому цвету нужную толщину и цвет печати.
4. Сохраните и примените в настройках печати.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при настройке печати. Ниже — самые распространённые проблемы и способы их решения.

Ошибка 1: Чертёж не помещается на листе

• Причина: неверно задана область печати или масштаб.
• Решение: используйте «Окно» в параметрах печати и точно выделите нужную область. Проверьте масштаб видового экрана.

Ошибка 2: Объекты напечатаны слишком тонкими линиями

• Причина: не настроен CTB-файл или используется цвет 7 (белый).
• Решение: проверьте таблицу стилей печати и назначьте корректные толщины линий.

Ошибка 3: Текст и размеры выглядят слишком мелкими или крупными

• Причина: отсутствие аннотативных масштабов.
• Решение: включите аннотативность для текста и размеров, добавьте нужные масштабы.

Экспертное мнение

По его словам, ключевая ошибка — это попытка печатать напрямую из Model Space. «Это как пытаться разрезать торт ножом без разделочной доски. Пространство листа — ваша доска. Без него вы потеряете контроль над компоновкой, масштабом и качеством вывода.»

Вопросы и ответы

Заключение

Настройка листа для печати в AutoCAD — это не просто техническая процедура, а важный этап подготовки профессиональной документации. От правильной компоновки, масштаба и параметров печати зависит, насколько точно и читаемо будет воспринято ваше проектное решение.

• Всегда работайте в пространстве листа (Layout) для печати.
• Используйте видовые экраны с фиксированным масштабом и блокировкой.
• Настраивайте печать через CTB-файлы для контроля толщин линий.
• Проверяйте результат через предварительный просмотр перед выводом.
• Создавайте шаблоны листов для стандартизации проектов.
