Как настроить реле давления гидроаккумулятора на 50 литров

Настройка реле давления гидроаккумулятора на 50 литров — важный этап в обеспечении стабильной работы автономной системы водоснабжения. Правильно выставленные параметры позволяют избежать частого включения насоса, продлить срок службы оборудования и поддерживать комфортное давление в трубопроводе. Ключевое правило: разница между верхним и нижним порогами должна составлять не менее 1–1.5 бар, а начальное давление в воздушной камере гидроаккумулятора — на 10% ниже нижнего предела срабатывания насоса.

В системах автономного водоснабжения частных домов и коттеджей гидроаккумулятор играет роль буфера, сглаживая гидроудары и уменьшая количество циклов включения/выключения насоса. Наиболее распространённым решением является использование бака объёмом 50 литров, который подходит для семьи из 3–4 человек. Однако эффективность его работы напрямую зависит от корректной настройки реле давления — устройства, управляющего запуском и остановкой насоса в зависимости от давления в системе.

Работа реле основана на механическом принципе: внутри него находятся две пружины — большая (для регулировки нижнего давления) и малая (для установки перепада между включением и отключением). При падении давления до заданного минимума реле замыкает контакты, включая насос. Когда давление достигает верхнего порога, контакты размыкаются, и насос останавливается. Неправильная настройка может привести к «гидроударам», преждевременному износу насоса или постоянному включению оборудования.

Устройство и принцип работы реле давления

Реле давления — это электромеханический прибор, реагирующий на изменения давления в системе водоснабжения. Оно состоит из металлического корпуса, мембраны, контактной группы и двух регулировочных пружин. Мембрана соединена с металлической трубкой (гидравлическим штуцером), которая подключается к трубопроводу. При изменении давления мембрана деформируется, воздействуя на механизм замыкания контактов.

Большая пружина отвечает за нижний порог давления — точку, при которой насос включается. Малая пружина регулирует дельту — разницу между давлением включения и отключения. Чем сильнее она затянута, тем выше будет верхний порог при том же базовом значении. Стандартные заводские настройки часто составляют 1.5–2.5 бар, но их необходимо адаптировать под конкретную систему.

Корпус реле обычно защищён от влаги, однако рекомендуется устанавливать его в сухом месте, желательно с использованием гидробака-разделителя. Это предотвращает попадание воды на контакты и увеличивает срок службы устройства. Современные модели оснащаются защитой от сухого хода, особенно если используются в комплекте с поверхностными насосами.

Подготовительные шаги перед настройкой

Перед началом регулировки необходимо выполнить ряд подготовительных действий. Первое — отключить питание насоса. Это обязательное требование безопасности, поскольку работа с электрическими контактами под напряжением опасна. Далее нужно слить воду из системы, чтобы получить доступ к реальным значениям давления в гидроаккумуляторе.

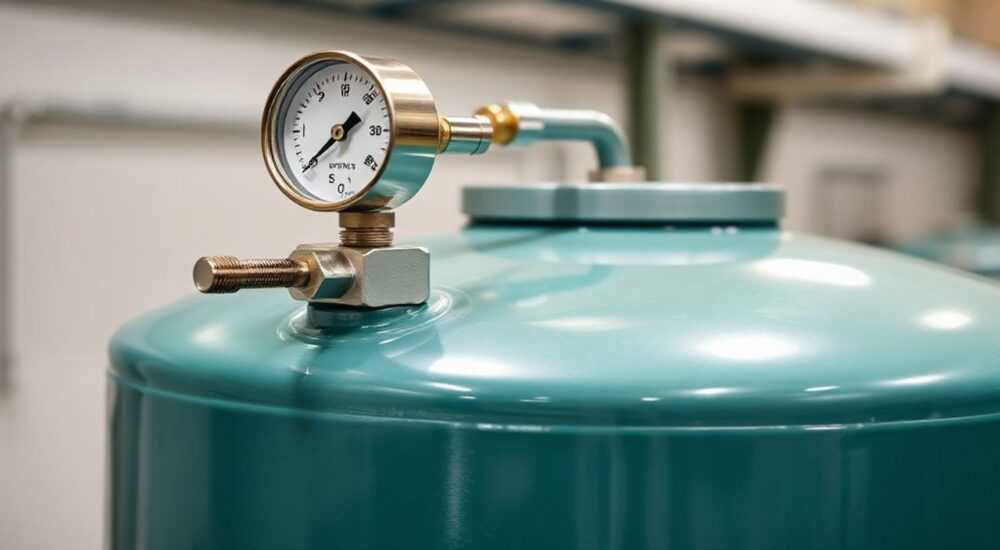

Оцените текущее давление в воздушной камере бака. Для этого используйте автомобильный манометр, подключив его к ниппелю на противоположной стороне от фланца. Нормальное значение — 1.4–1.6 бар для 50-литрового бака. Если давление ниже, подкачайте воздух компрессором. Если выше — стравите часть через ниппель.

Проверьте герметичность системы. Убедитесь, что нет подтеканий в соединениях, кранах и фитингах. Также убедитесь, что мембранный бак установлен горизонтально и надёжно закреплён. После этого можно включить насос и дать системе набрать давление до автоматического отключения. Зафиксируйте показания манометра — это текущий верхний порог.

Пошаговая настройка реле давления

Шаг 1: Отключение и слив системы

• Отключите питание насоса на распределительном щите.
• Откройте любой кран в системе (например, на кухне) и дождитесь полного слива воды.
• Убедитесь, что манометр показывает 0 бар — это означает, что система разгружена.

Шаг 2: Проверка и коррекция давления в баке

1. Подключите манометр к ниппелю гидроаккумулятора.
2. Если показания ниже 1.4 бар — подкачайте воздух до 1.5 бар.
3. Если выше 1.6 бар — аккуратно стравите лишнее.
4. Повторите проверку после 10 минут стояния — давление может немного упасть.

Шаг 3: Первичный запуск и фиксация текущих параметров

• Закройте все краны, включите насос.
• Дождитесь остановки насоса — запишите значение на манометре (это P_max).
• Откройте кран и слейте воду до включения насоса — запишите P_min.

Шаг 4: Регулировка пружин

1. Используя ключ, аккуратно поверните гайку большой пружины, чтобы установить нужное P_min (например, 2.0 бар).
2. Затем отрегулируйте малую пружину, чтобы добиться P_max = 3.0 бар (дельта = 1.0 бар).
3. Проверьте работу: насос должен включаться при ~2.0 бар и отключаться при ~3.0 бар.

Типичные ошибки и как их избежать

Одной из самых частых ошибок является игнорирование давления в воздушной камере. Владельцы часто настраивают реле, не проверяя состояние бака, что приводит к чрезмерной работе насоса и быстрому износу мембраны. Другая ошибка — слишком маленькая дельта (менее 0.8 бар), из-за чего насос включается каждые 5–10 минут.

Некоторые пользователи устанавливают слишком высокие значения (например, 3.0–4.0 бар), полагая, что это улучшит напор. На практике это создаёт нагрузку на трубы, особенно если они пластиковые, и может привести к протечкам. Также не рекомендуется использовать реле без манометра — визуальная оценка невозможна.

Обслуживание и диагностика неисправностей

Регулярное обслуживание позволяет избежать внезапных поломок. Раз в 3–6 месяцев рекомендуется:

• Проверять давление в гидроаккумуляторе при отключенном насосе.
• Очищать мембрану реле от известкового налёта (если используется жёсткая вода).
• Проверять целостность проводов и контактов.
• Тестировать автоматику, имитируя падение давления.

Признаки неисправности:

• Насос не включается, хотя давление упало ниже нормы.
• Частое включение (более 20 раз в час).
• Постоянная работа насоса без отключения.
• Подтёки из-под реле или гидроаккумулятора.

В таких случаях необходимо проверить: наличие питания, состояние мембраны реле, герметичность бака и правильность настроек. При обнаружении трещин в мембране бак подлежит замене.

Экспертное мнение

Анна Ковалёва, ведущий инженер проектной компании «Аква-Систем», 18 лет опыта:

Она также отмечает, что современные цифровые реле (например, марки Relecom или DnS) позволяют более точно контролировать параметры и имеют функцию самодиагностики. Хотя они дороже механических аналогов, их надёжность и долговечность окупаются уже через 2–3 года эксплуатации.

Вопросы и ответы

Заключение

Настройка реле давления для 50-литрового гидроаккумулятора — несложная, но ответственная задача, от которой зависит комфорт и долговечность всей системы водоснабжения. Соблюдение технологии, регулярная проверка параметров и внимание к деталям позволяют избежать частых поломок и обеспечить стабильную подачу воды.

• Давление в воздушной камере должно быть на 10% ниже нижнего порога включения насоса.
• Оптимальная дельта — 1.0–1.5 бар для снижения износа оборудования.
• Всегда используйте манометр при настройке и диагностике.
• Регулярно проверяйте систему на утечки и износ элементов.
• Цифровые реле обеспечивают более точный контроль и защиту от аварий.
