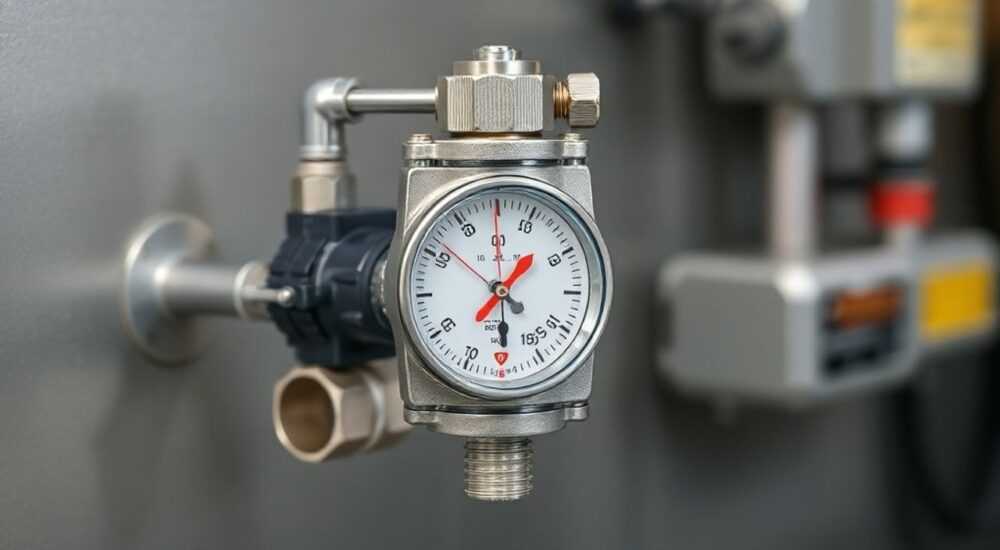

Как настроить реле гидроаккумулятора

Настраивать реле давления гидроаккумулятора необходимо для стабильной и безопасной работы системы автономного водоснабжения. Основная задача — выставить правильные пороги включения и отключения насоса, чтобы избежать его частого срабатывания и преждевременного износа. Главное правило: давление включения (Pвкл) должно быть на 0.2–0.3 бар выше, чем давление в воздушной камере гидроаккумулятора.

Системы автономного водоснабжения в частных домах и коттеджах всё чаще оснащаются гидроаккумуляторами — устройствами, которые накапливают воду под давлением и снижают количество включений насоса. Центральным элементом такой системы является реле давления, которое управляет работой насоса: включает его при падении давления и выключает при достижении верхнего предела. Однако заводские настройки не всегда соответствуют реальным условиям эксплуатации, поэтому регулировка реле становится необходимостью.

Без правильной настройки возможны перегрузки оборудования, гидроудары, нестабильный напор воды и выход из строя как самого насоса, так и всей системы. Владельцы загородной недвижимости часто сталкиваются с проблемой слишком частого включения насоса или, наоборот, с долгим ожиданием набора давления. Эти симптомы указывают на сбой в работе реле. Важно понимать, что настройка — это не разовая процедура, а часть регулярного технического обслуживания.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, реагирующее на изменения давления в системе водоснабжения. Оно состоит из мембраны, двух пружин (большой и малой), контактной группы и регулировочных винтов. Когда давление в трубопроводе падает до заданного нижнего предела (Pвкл), мембрана прогибается, замыкая контакты и включая насос. По мере накачки воды давление растёт, и при достижении верхнего порога (Pвыкл) контакты размыкаются, насос останавливается.

Разница между Pвыкл и Pвкл называется дифференциалом давления (ΔP). Обычно он составляет 1–1.5 бар. Этот параметр регулируется с помощью второй пружины — дифференциальной. Чем больше дифференциал, тем реже включается насос, но при этом увеличивается перепад напора. Слишком малый дифференциал приводит к «коротким циклам» — частому включению/выключению, что вредит насосу.

Устройство типового реле

Типовое реле маркировки РДМ-5 имеет следующие компоненты:

• Корпус с крышкой — защищает контакты от влаги и пыли;
• Мембранный узел — воспринимает давление из системы;
• Большая пружина — регулирует верхний порог давления (Pвыкл);
• Малая пружина — отвечает за величину дифференциала (ΔP);
• Регулировочные винты — позволяют менять натяжение пружин;
• Контактная группа — коммутирует питание насоса.

Подготовка к настройке: инструменты и безопасность

Перед тем как приступить к регулировке, нужно подготовить рабочее место и собрать необходимые инструменты. Отсутствие нужного оборудования может привести к неточным настройкам и последующим сбоям в работе.

Основной список инструментов:

• Автомобильный или цифровой манометр с пределом до 6 бар;
• Насос для подкачки воздуха (автомобильный или ручной);
• Гаечные ключи (обычно на 10–14 мм);
• Отвёртка (плоская и крестовая);
• Изолента или термоусадка — для защиты контактов;
• Очиститель контактов (по желанию).

Проверьте герметичность всех соединений в системе. Убедитесь, что в трубопроводе нет утечек, а сам гидроаккумулятор установлен ровно. Если бак закреплён на стене, любое перекос может повлиять на работу мембраны. Также важно знать объём гидроаккумулятора — от него зависит рекомендуемый диапазон давления.

Пошаговая инструкция по настройке реле

Настройка реле требует последовательности и точности. Ниже приведён алгоритм действий, который подходит для большинства бытовых систем с поверхностными и погружными насосами.

1. Отключите питание насоса и слейте воду из системы через сливной кран.
2. Снимите колпачок с ниппеля гидроаккумулятора и подключите манометр. Измерьте давление воздуха в воздушной камере.
3. Если давление ниже нормы, подкачайте воздух насосом до требуемого значения (обычно 1.5–1.8 бар для дома в 1–2 этажа).
4. Закройте сливной кран, включите насос и дайте системе набрать максимальное давление.
5. Снова отключите насос и запишите показания манометра — это текущее Pвыкл.
6. Откройте кран и дождитесь включения насоса. Зафиксируйте давление включения — Pвкл.
7. Отключите питание и снимите крышку реле. Доступны два регулировочных винта: большой (основной) и малый (дифференциальный).
8. Чтобы повысить Pвыкл, затяните большой винт по часовой стрелке. Для понижения — ослабьте.
9. Чтобы увеличить ΔP (разницу между включением и выключением), затяните малый винт. Это повысит Pвыкл при фиксированном Pвкл.
10. После регулировки соберите систему, включите питание и протестируйте циклы 2–3 раза.

Проверка результатов

После настройки важно провести тестовый запуск. Откройте кран и наблюдайте за манометром:

• Насос должен включаться при давлении на 0.2–0.3 бар выше, чем в воздушной камере;
• Pвыкл обычно устанавливают на 2.5–3.0 бар для одноэтажного дома;
• Разница ΔP должна быть не менее 1 бар.

Как рассчитать оптимальные пороги давления

Многие пользователи используют стандартные значения, не учитывая особенности своей системы. Между тем, правильный расчёт позволяет продлить срок службы оборудования и обеспечить комфортное водоснабжение.

Формула для расчёта минимального Pвкл:

Pвкл = Hпотерь + 0.5 бар

где Hпотерь — потери напора в метрах водяного столба, переведённые в бары (10 м = 1 бар).

Например, если ваш дом имеет два этажа (высота 6 м), а трубы создают дополнительные потери 4 м, то общие потери — 10 м, то есть 1 бар. Тогда:

Pвкл = 1 + 0.5 = 1.5 бар.

С учётом запаса, давление в воздушной камере устанавливают на 0.2–0.3 бар ниже: 1.2–1.3 бар.

Максимальное давление (Pвыкл) выбирают с учётом:

• Максимального напора насоса;
• Прочности труб и сантехники (обычно до 6 бар);
• Желаемого напора в душе или стиральной машине.

Не рекомендуется устанавливать Pвыкл выше 3.5 бар в бытовых системах без усиленной разводки.

Пример расчёта для двухэтажного дома

• Высота подъёма: 6 м → 0.6 бар;
• Гидравлические потери: 0.4 бар;
• Минимальное Pвкл: 0.6 + 0.4 + 0.5 = 1.5 бар;
• Давление в баке: 1.5 – 0.2 = 1.3 бар;
• Pвыкл: 1.5 + 1.2 = 2.7 бар (при ΔP = 1.2 бар).

Такие значения обеспечивают стабильную работу насоса и комфортный напор на втором этаже.

Частые ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты при настройке. Вот наиболее распространённые проблемы:

• Настройка без проверки давления в баке. Если воздуха недостаточно, мембрана будет работать в экстремальном режиме, что приведёт к её разрыву.
• Затяжка обоих винтов одновременно. Это нарушает логику регулировки. Сначала выставляйте Pвкл через основную пружину, затем корректируйте ΔP.
• Игнорирование гидроударов. Резкие скачки давления при включении насоса — признак слишком большого дифференциала или износа мембраны.
• Использование некалиброванного манометра. Дешёвые приборы могут ошибаться на 0.5 бар и более, что делает настройку бессмысленной.
• Отсутствие тестирования циклов. Необходимо проверить минимум 3 включения/выключения, чтобы убедиться в стабильности работы.

Как диагностировать неисправности

Эксплуатация и контроль после настройки

Настройка — это только начало. Чтобы система служила долго, требуется регулярный контроль. Рекомендуется проверять давление в гидроаккумуляторе раз в 3 месяца. Со временем воздух может медленно уходить через микротрещины в мембране или ниппель.

Также стоит наблюдать за частотой включения насоса. Если раньше он включался раз в 15 минут, а теперь — каждые 5, это сигнал к проверке. Возможные причины: утечка в системе, падение уровня воды в скважине, снижение давления в баке.

Современные системы могут быть оснащены электронными реле с дисплеем, которые показывают текущее давление, количество циклов и ошибки. Такие устройства проще в настройке и надёжнее в эксплуатации. Например, модели марки Джилекс «Дренн» или Grundfos CUE позволяют задавать параметры через меню и имеют защиту от «сухого хода».

Когда нужна повторная настройка?

• После ремонта или замены оборудования;
• При изменении потребления воды (например, добавился полив или баня);
• Если появились посторонние шумы или скачки давления;
• Раз в год — в рамках профилактического обслуживания.

Экспертное мнение

Он также рекомендует использовать гидроаккумуляторы с фланцевым креплением мембраны — они дольше служат и проще в ремонте. А для систем с переменным потреблением — рассмотреть установку частотного преобразователя, который плавно регулирует обороты насоса и исключает резкие скачки давления.

Вопросы и ответы

Заключение

Настройка реле давления гидроаккумулятора — важный этап в организации автономного водоснабжения. Правильно выставленные параметры обеспечивают стабильный напор, продлевают срок службы насоса и предотвращают аварийные ситуации. Ключевые моменты: проверка давления в воздушной камере, последовательная регулировка пружин и тестирование циклов.

• Всегда начинайте с проверки давления в воздушной камере гидроаккумулятора.
• Разница между включением и выключением (ΔP) должна быть не менее 1 бар.
• Используйте точный манометр и отключайте питание перед регулировкой.
• Проверяйте систему не реже одного раза в квартал.
• При выборе между механическим и электронным реле ориентируйтесь на сложность системы и бюджет.
