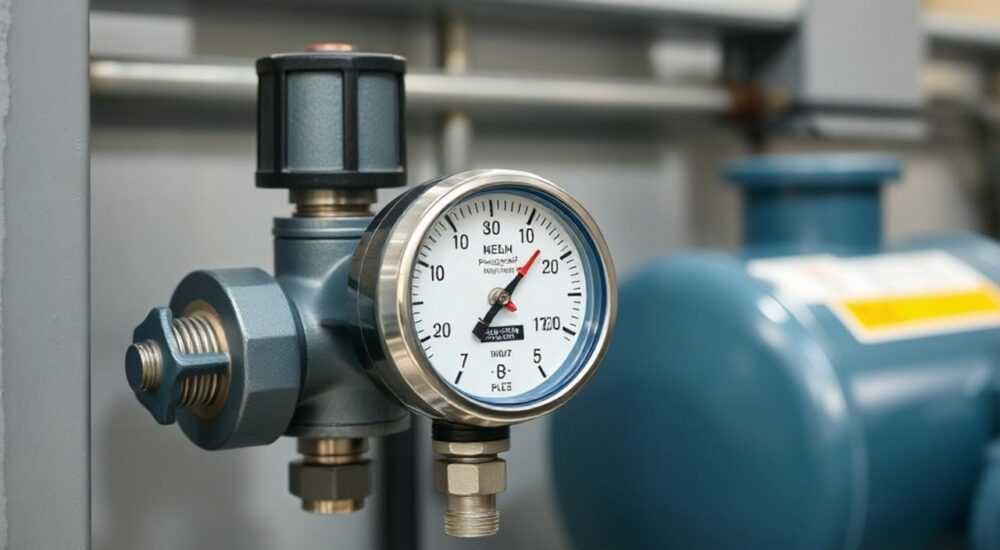

Как настроить реле насосной станции с гидроаккумулятором

В современных системах автономного водоснабжения реле давления и гидроаккумулятор играют ключевую роль в стабильной и долговечной работе насосной станции. Правильно настроенное реле обеспечивает автоматическое включение и отключение насоса при достижении заданных порогов давления, предотвращая гидроудары и износ оборудования. Несмотря на кажущуюся простоту, неправильная настройка может привести к частым срабатываниям, выходу из строя насоса или даже разрыву мембраны гидробака.

Принцип работы реле давления и гидроаккумулятора

Насосная станция с гидроаккумулятором представляет собой замкнутую систему, где вода подаётся в дом под определённым давлением. Гидроаккумулятор — это металлический бак с внутренней эластичной мембраной, разделяющей его на две части: одну заполняет вода, другую — сжатый воздух или азот. При заборе воды из системы, давление падает, и когда оно достигает нижнего порога (Pвкл), реле давления подаёт сигнал на включение насоса. После закачки воды давление растёт до верхнего предела (Pоткл), и насос отключается.

Реле давления — это механическое устройство с двумя пружинами: большая регулирует нижнее давление (включение), меньшая — дифференциал (разницу между включением и отключением). Современные модели часто оснащены защитой от «сухого хода», которая предотвращает работу насоса без воды. Это особенно важно для погружных насосов, но актуально и для поверхностных станций.

Гидроаккумулятор выполняет несколько функций: он снижает количество включений насоса, компенсирует гидроудары, обеспечивает запас воды при отключении электричества и стабилизирует давление в системе. Без него насос будет включаться каждый раз при открытии крана, что быстро приведёт к перегреву и поломке.

Как взаимодействуют элементы системы?

Когда насос нагнетает воду, она поступает в гидроаккумулятор, растягивая мембрану и сжимая воздух. Давление в системе растёт. Как только оно достигает значения Pоткл, контакты реле размыкаются — насос останавливается. При открытии крана вода под давлением поступает в трубопровод, давление падает. Когда оно достигает Pвкл, контакты замыкаются, и насос снова включается.

Важно понимать, что реле реагирует не на объём воды, а на давление. Поэтому корректное начальное давление в воздушной камере гидроаккумулятора — залог правильной работы всей системы. Если оно слишком низкое, мембрана будет работать в экстремальном режиме, что сократит её срок службы.

Подготовка к настройке: что нужно проверить перед началом

Перед тем как приступать к регулировке реле, необходимо убедиться, что все компоненты системы находятся в рабочем состоянии. Первое — проверьте герметичность соединений. Любые протечки исказят показания манометра и повлияют на точность настройки. Также убедитесь, что насос заполнен водой (если это поверхностная модель) и нет воздушных пробок в системе.

Второй шаг — измерение давления в воздушной камере гидроаккумулятора. Для этого отключите насос, слейте воду из системы и подключите автомобильный манометр к ниппелю на корпусе бака. Идеальное давление — 1.5–1.8 бар для бытовых систем. Если оно ниже — подкачайте воздух компрессором; если выше — стравите часть.

Третье — проверка манометра на линии. Он должен быть исправен и установлен как можно ближе к реле давления. Погрешность более 0.2 бар может привести к некорректной настройке. Лучше использовать аналоговый манометр с масляным наполнением — он меньше подвержен вибрациям и имеет длительный срок службы.

Инструменты, которые понадобятся:

• Манометр (желательно два — один для системы, второй для проверки гидробака);
• Крестовая отвёртка (для крышки реле);
• Насос или компрессор (для подкачки гидроаккумулятора);
• Гаечный ключ (если нужно подтянуть соединения);
• Чистая тряпка и ёмкость для слива воды.

Этапы настройки реле давления: пошаговая инструкция

Настройка реле — процесс последовательный и требующий внимания. Отклонение всего на 0.3 бар может привести к частому включению насоса или, наоборот, к недостаточному давлению в кранах. Ниже приведён чёткий алгоритм действий.

1. Отключите питание насоса и полностью слейте воду из системы через сливной кран.
2. Проверьте и при необходимости скорректируйте давление в гидроаккумуляторе. Оно должно быть на 10–15% ниже планируемого Pвкл. Например, если Pвкл = 1.8 бар, то давление воздуха — 1.6 бар.
3. Закройте сливной кран, включите насос и дайте системе набрать воду. Зафиксируйте значение давления, при котором насос включился (это текущее Pвкл).
4. Дождитесь отключения насоса и запишите Pоткл. Разница между ними — дифференциал.
5. Отключите питание, снимите крышку реле и приступайте к регулировке.

Регулировка пружин

Большая пружина (Г-образная) отвечает за нижний порог. Закручивая её по часовой стрелке, вы увеличиваете Pвкл. Малая пружина (меньшего размера) регулирует разницу между Pоткл и Pвкл. Увеличение натяжения этой пружины расширяет диапазон.

Пример: если вы хотите, чтобы насос включался при 1.8 бар, а отключался при 3.0 бар, дифференциал должен быть 1.2 бар. Для этого:

• Сначала установите Pвкл = 1.8 бар с помощью большой пружины;
• Затем, не трогая большую пружину, закрутите малую до достижения Pоткл = 3.0 бар.

После каждой регулировки проводите тестовый цикл: сливайте воду, фиксируйте моменты включения и отключения. Повторяйте до достижения нужных значений.

Типичные ошибки и как их избежать

Одна из самых распространённых ошибок — игнорирование давления в гидроаккумуляторе. Многие начинают регулировать реле, не проверив воздушную камеру. В результате система работает нестабильно: насос включается чаще, чем должен, или не создаёт достаточного напора.

Ещё одна ошибка — чрезмерная затяжка пружин. Некоторые пользователи считают, что «чем больше давление, тем лучше». Но это приводит к перегрузке насоса, преждевременному износу мембраны и возможному срабатыванию аварийного клапана. Максимальное давление в бытовой системе не должно превышать 3.5 бар.

Также часто встречается несоответствие объёма гидроаккумулятора и мощности насоса. Если насос закачивает 40 литров в минуту, а бак всего 24 литра, он будет включаться каждые 30–40 секунд. Это недопустимо. Решение — либо увеличить объём бака, либо установить реле с функцией защиты от частых пусков.

Распространённые неисправности после настройки:

• Насос не включается — проверьте питание, контакты реле и наличие воды в скважине.
• Насос не отключается — возможно, залипла мембрана или неправильно выставлена малая пружина.
• Частые включения — причина в низком давлении в гидробаке или слишком узком дифференциале.
• Пульсация давления — признак износа мембраны или наличия воздуха в водяной камере.

Режим эксплуатации и обслуживание после настройки

После успешной настройки важно соблюдать режим технического обслуживания. Раз в 3–6 месяцев рекомендуется проверять давление в гидроаккумуляторе. Со временем воздух может медленно уходить, особенно если используется обычный ниппель вместо качественного автомобильного типа.

Также следует раз в год промывать реле давления. Грязь и минеральные отложения могут блокировать подвижные части, что приводит к «зависанию» контактов. Для этого достаточно открутить реле от корпуса, промыть его в чистой воде и продуть сжатым воздухом.

Если в системе установлен фильтр грубой очистки, его нужно регулярно чистить. Забитый фильтр создает дополнительное сопротивление, из-за чего насосу приходится работать под повышенной нагрузкой, что влияет на давление включения.

Экспертное мнение

По его словам, механические реле остаются популярными благодаря надёжности и низкой стоимости, но электронные аналоги уже сегодня доступны по цене от 3 500 рублей и окупаются за счёт экономии электроэнергии и увеличения срока службы насоса.

Вопросы и ответы

Заключение

Правильная настройка реле давления — это не просто техническая процедура, а залог долгой и бесперебойной работы всей системы водоснабжения. Она позволяет избежать лишних пусков насоса, снижает износ оборудования и обеспечивает стабильный напор воды в доме.

• Давление в гидроаккумуляторе должно быть на 10–15% ниже давления включения насоса.
• Оптимальный дифференциал — 1.0–1.5 бар.
• Регулярное обслуживание продлевает срок службы всей системы.
• Электронные реле обеспечивают более точный контроль и защиту.
• Любые изменения в системе требуют повторной проверки параметров.
