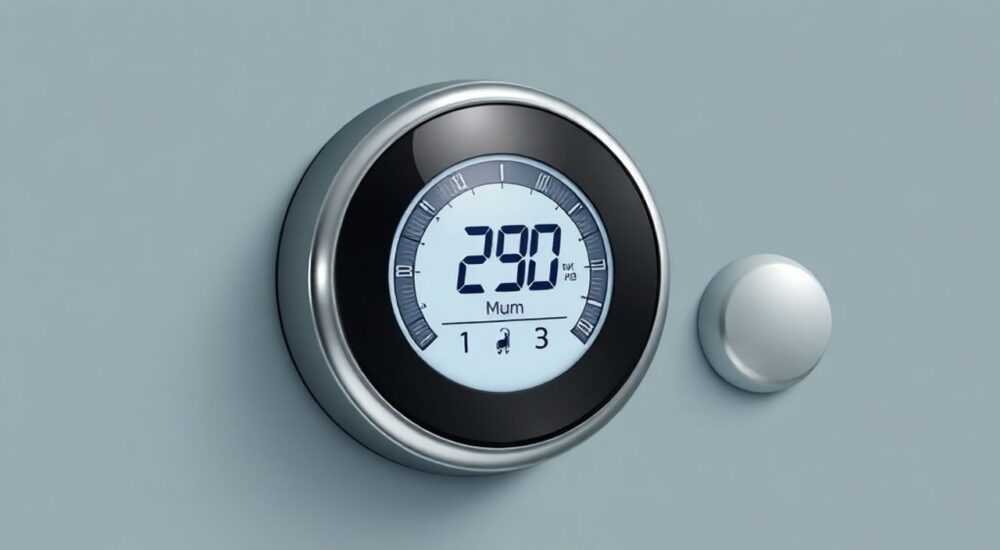

Как настроить терморегулятор xk w2001

Устройство терморегулятора XK W2001 позволяет точно контролировать температуру в системах отопления, обогрева полов и других тепловых установках. Этот прибор сочетает простоту монтажа, надежность работы и гибкость настроек, что делает его популярным выбором для частных домов и коммерческих объектов. Однако правильная настройка — залог эффективной и экономичной эксплуатации.

Для корректной работы терморегулятора XK W2001 необходимо выполнить подключение по схеме, установить нужный диапазон температур и выбрать режим работы (нагрев/охлаждение). Главное — строго следовать инструкции и проверять полярность при подключении.

Содержание статьи:

Особенности устройства и принцип работы
Компоненты терморегулятора
Подключение и монтаж терморегулятора
Пошаговая схема подключения
Настройка параметров терморегулятора XK W2001
Шаги базовой настройки
Доступ к расширенным настройкам
Режимы работы: нагрев, охлаждение, таймер
Режим нагрева (HEAT)
Режим охлаждения (COOL)
Таймер и программируемые циклы
Частые ошибки при настройке и их устранение
Распространённые неисправности
Экспертное мнение
Вопросы и ответы
Заключение

Особенности устройства и принцип работы

Терморегулятор XK W2001 — это электронное устройство, предназначенное для автоматического поддержания заданной температуры в помещении или технологическом процессе. Он работает на основе сигнала от внешнего датчика температуры, чаще всего NTC-типа, который фиксирует текущие показания и передаёт их на плату управления. В зависимости от разницы между реальной и установленной температурой, реле включает или отключает нагрузку — например, котёл, ТЭН или вентилятор.

Прибор имеет жидкокристаллический дисплей с подсветкой, кнопки управления и возможность программирования нескольких режимов. Конструктивно он выполнен в корпусе стандартного размера для установки в монтажную коробку, что упрощает интеграцию в существующую электропроводку. Устройство рассчитано на работу с переменным током 220 В и может коммутировать нагрузку до 16 А.

XK W2001 поддерживает как режим нагрева, так и охлаждения, что делает его универсальным решением. Например, его можно использовать не только для водяного тёплого пола, но и для управления системой вентиляции или охладительной камерой. Это достигается за счёт переключения логики работы реле.

Полезно знать: Перед началом настройки убедитесь, что датчик температуры правильно подключён и находится в рабочем состоянии. Обрыв или короткое замыкание датчика приведут к некорректной работе.

Компоненты терморегулятора

ЖК-дисплей — отображает текущую и установленную температуру, режим работы, статус реле.
Кнопки управления — «SET», «▲», «▼» и «MODE» — позволяют входить в меню, изменять параметры и переключать режимы.
Клеммы подключения — маркированы как L (фаза), N (ноль), T1/T2 (датчик), Out (выход на нагрузку).
Внутреннее реле — коммутирует цепь питания оборудования при достижении пороговых значений.

Подключение и монтаж терморегулятора

Правильное подключение — основа безопасной и долгосрочной эксплуатации. Перед началом работ обязательно отключите питание на щитке. Работы проводятся при помощи отвёртки, тестера и кабеля соответствующего сечения (обычно 1.5 мм²).

Пошаговая схема подключения

Отключите электропитание на распределительном щите.
Подведите к месту установки фазу (L) и ноль (N) — они подключаются к соответствующим клеммам на регуляторе.
Подключите датчик температуры к клеммам T1 и T2. Полярность не важна, но важно избегать скруток и длинных участков без экранирования.
Выходную клемму (Out) соедините с оборудованием (например, электрокотлом или пускателем).
Зафиксируйте устройство в монтажной коробке и подайте питание.

«При подключении датчика используйте экранированный кабель, особенно если длина линии превышает 3 метра. Это снижает влияние электромагнитных помех и повышает точность измерений.» — Алексей Миронов, инженер по автоматизации систем отопления, 12 лет опыта

Клемма	Назначение	Цвет провода (рекомендовано)
L	Фаза (питание)	Коричневый
N	Ноль (питание)	Синий
T1, T2	Подключение датчика	Белый / Серый
Out	Выход на нагрузку	Чёрный

Полезно знать: Если вы используете мощное оборудование (более 3,5 кВт), подключайте терморегулятор через магнитный пускатель. Прямое подключение может привести к перегрузке контактов.

Настройка параметров терморегулятора XK W2001

После подключения переходим к программированию. XK W2001 имеет несколько уровней настроек: базовые (температура, режим) и продвинутые (гистерезис, калибровка датчика, защита от замерзания).

Шаги базовой настройки

Нажмите кнопку «SET» — на дисплее начнёт мигать значение установленной температуры.
Кнопками «▲» и «▼» установите желаемую температуру (например, 24°C).
Нажмите «SET» ещё раз — значение сохранится.
Используйте кнопку «MODE» для переключения между режимами: нагрев (HEAT) и охлаждение (COOL).

Доступ к расширенным настройкам

Чтобы войти в меню настройки параметров:

Удерживайте кнопку «SET» 5 секунд.
На экране появится первый параметр — P00.
Кнопками «▲» и «▼» выберите нужный параметр (например, P01 — режим работы).
Нажмите «SET», чтобы изменить значение.
Повторите для всех необходимых параметров.
Выход из меню происходит автоматически после 10 секунд бездействия.

Параметр	Описание	Типичное значение
P00	Выбор режима: 0 – HEAT, 1 – COOL	0 (нагрев)
P01	Гистерезис (дифференциал срабатывания)	0.5–2.0 °C
P02	Калибровка датчика (смещение)	±5.0 °C
P03	Температура защиты от замерзания	5–10 °C
P04	Задержка повторного включения (anti-cycle)	3–10 минут

Полезно знать: Гистерезис — это разница между включением и отключением реле. Слишком малое значение вызывает частые включения, слишком большое — колебания температуры. Оптимально — 1°C.

Режимы работы: нагрев, охлаждение, таймер

XK W2001 поддерживает два основных режима: нагрев и охлаждение. Логика работы меняется в зависимости от выбранного режима.

Режим нагрева (HEAT)

В этом режиме реле включается, когда температура падает ниже установленного значения минус гистерезис. Например, при уставке 24°C и гистерезисе 1°C, включение произойдёт при 23°C, а отключение — при 24°C. Такой алгоритм предотвращает постоянную работу оборудования.

Режим охлаждения (COOL)

Противоположный принцип: реле включается при превышении температуры выше уставки плюс гистерезис. Используется для систем вентиляции, кондиционирования или охлаждения технологических процессов.

Таймер и программируемые циклы

Хотя базовая модель XK W2001 не имеет встроенного таймера по дням недели, она поддерживает функцию временной блокировки и защиту от замерзания. Для реализации сложных графиков рекомендуется использовать внешний таймер или подключать устройство к системе умного дома.

«Если вам нужна программируемая работа — например, снижение температуры ночью — используйте реле времени последовательно с терморегулятором. Это простое и надёжное решение.» — Елена Ковалёва, специалист по энергоэффективности зданий

Частые ошибки при настройке и их устранение

Несмотря на простоту конструкции, пользователи часто сталкиваются с типовыми проблемами. Большинство из них легко устраняются при правильной диагностике.

Распространённые неисправности

Температура не соответствует реальной — причина в некорректной калибровке датчика. Решение: войдите в параметр P02 и скорректируйте значение, сравнив с эталонным термометром.
Реле не включается — проверьте подключение питания, целостность датчика и правильность режима (P00). Также убедитесь, что установленная температура выше текущей (в режиме HEAT).
Частые включения/выключения — слишком маленький гистерезис. Увеличьте значение P01 до 1.5–2.0°C.
На дисплее Err или — — обрыв или КЗ датчика. Проверьте сопротивление датчика (при +25°C должно быть около 10 кОм).

Полезно знать: При появлении ошибки «Err» отключите питание, проверьте датчик мультиметром и при необходимости замените. Некоторые модели поддерживают подключение двух датчиков — комнатного и поверхности пола.

Экспертное мнение

«XK W2001 — один из самых надёжных бюджетных терморегуляторов на рынке. Его главный плюс — стабильная работа даже при скачках напряжения. Но я бы рекомендовал использовать его в паре с модульным реле при нагрузке свыше 2 кВт. Это продлит срок службы устройства. Также стоит обратить внимание на версию с двумя датчиками — она лучше подходит для тёплых полов.» — Дмитрий Соколов, руководитель монтажной бригады «ТеплоДом», 15 лет в сфере климатических систем

Вопросы и ответы

Можно ли использовать XK W2001 для управления тёплым полом?

Да, устройство идеально подходит для электрических и водяных тёплых полов. При использовании с водяными системами подключайте его к сервоприводу коллектора. Рекомендуется использовать режим ограничения температуры поверхности пола (через второй датчик, если модель поддерживает).

Какова точность измерения температуры?

Точность составляет ±0.5°C в диапазоне от 0 до 50°C. За пределами этого диапазона возможны отклонения до ±1.5°C. Для повышения точности проводите калибровку (параметр P02).

Поддерживает ли терморегулятор Wi-Fi или управление через смартфон?

Нет, стандартная модель XK W2001 не имеет беспроводных интерфейсов. Для удалённого контроля используйте дополнительные решения: шлюзы умного дома или реле с Wi-Fi, управляемые по логике терморегулятора.

Что делать, если терморегулятор не реагирует на кнопки?

Первым делом отключите питание на 10 секунд и включите снова. Если проблема сохраняется — проверьте напряжение на клеммах L и N. Возможен выход из строя платы управления.

Заключение

Настройка терморегулятора XK W2001 — процесс, требующий внимания к деталям, но вполне выполнимый самостоятельно. Ключевые этапы — правильное подключение, выбор режима работы и корректная установка параметров. Устройство сочетает доступность, надёжность и достаточный функционал для большинства бытовых задач.

Главное — не спешить, соблюдать последовательность и проверять каждое соединение. При грамотной настройке терморегулятор обеспечит комфортную температуру и сэкономит до 20% энергии за счёт точного контроля.

Всегда отключайте питание перед подключением.
Калибруйте датчик при первом запуске.
Используйте гистерезис 1–2°C для стабильной работы.
При нагрузке свыше 3 кВт применяйте внешний пускатель.
Регулярно проверяйте состояние датчика и контактов.
