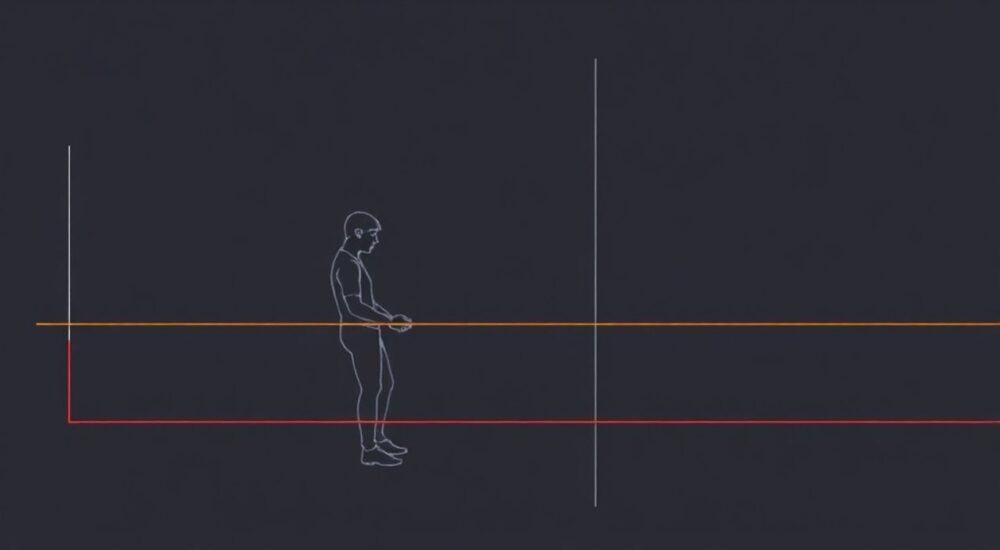

Как настроить вес линии в автокаде

Вес линии в AutoCAD — это визуальная толщина, с которой отображаются объекты на чертеже. Настройка веса линий критически важна для подготовки понятных и соответствующих стандартам документации, особенно при печати или экспорте в PDF. Управление этой опцией позволяет выделить основные контуры, скрыть второстепенные детали и обеспечить читаемость сложных проектов.

Зачем нужен вес линии в AutoCAD: практическое значение

Вес линии (или «толщина линии») — это параметр, влияющий на то, как линии будут отображаться на экране и, что более важно, распечатываться. Хотя в процессе редактирования чертежа толщина может быть незаметной, при выходе на печать она играет ключевую роль. Правильно настроенный вес помогает различать типы линий: осевые, контурные, разрезы, размеры и скрытые грани.
Без корректного управления толщиной все элементы могут распечататься одинаково, что сделает чертёж трудночитаемым. Например, основной контур должен быть жирнее, чем вспомогательные построения. Это не просто эстетика — это соответствие ГОСТ, ISO и другим нормативным документам.
Представьте ситуацию: вы готовите чертёж для заказчика, и все линии одинаковой толщины. При печати невозможно понять, где основной профиль, а где — вспомогательная привязка. Такой документ будет отправлен на доработку. Именно поэтому настройка веса — обязательный этап подготовки к выпуску.

Основные способы настройки веса линий

Существует три основных способа управления весом линий в AutoCAD:

• Через свойства слоя — наиболее эффективный и рекомендуемый метод;
• Через стили печати (CTB или STB) — гибкий подход для управления выводом на печать;
• Напрямую у отдельных объектов — допустимо, но не рекомендуется для больших проектов.

Каждый способ имеет свои преимущества и ограничения. Использование слоёв позволяет централизованно управлять толщиной всех объектов, назначенных на этот слой. Это идеально подходит для командной работы и масштабных проектов. Стили печати дают возможность переопределить вес при выводе, не меняя сам чертёж. Прямое назначение веса объекту — самый быстрый, но и самый опасный путь, так как нарушает целостность системы управления.

Сравнение методов

Выбор метода зависит от масштаба проекта, требований к документации и рабочего процесса. Для профессиональной эксплуатации предпочтительна комбинация первых двух методов.

Настройка веса линий через слой: пошаговая инструкция

Настройка через слой — это фундаментальный подход, который должен использоваться в любом серьёзном проекте. Он обеспечивает единообразие и легко масштабируется.

1. Откройте Диспетчер свойств слоёв: нажмите кнопку в панели «Слои» или введите команду LAYER.
2. Выберите нужный слой или создайте новый (например, «Контур», «Осевые», «Размеры»).
3. В столбце Вес линии кликните по текущему значению.
4. Из выпадающего списка выберите нужную толщину (например, 0.5 мм для основного контура, 0.18 мм для вспомогательных линий).
5. Нажмите «OK», чтобы применить изменения.

После этого все новые объекты, созданные на этом слое, будут автоматически иметь заданную толщину. Чтобы изменить существующие объекты, переведите их на нужный слой с помощью панели свойств или команды CHPROP.

Рекомендуемые значения веса по ГОСТ

• 0.7 мм — основные видимые контуры;
• 0.35 мм — разрезы, сечения;
• 0.25 мм — осевые, центровые линии;
• 0.18 мм — размерные и выносные линии;
• 0.13 мм — вспомогательные построения.

Управление весом через стили печати (CTB/STB)

Стили печати позволяют переопределять внешний вид объектов при выводе на печать, независимо от их цвета или слоя. Это особенно полезно, когда вы работаете с чертежами от других специалистов или используете шаблоны DWG, которые нельзя менять.
Файлы стилей бывают двух типов:

• CTB — цветозависимые. Каждому цвету в чертеже сопоставляется параметр печати (включая вес линии);
• STB — стилезависимые. Работают с именованными стилями печати, привязанными к объектам.

На практике чаще используется CTB, так как он проще в настройке и совместим с большинством шаблонов.

Как изменить вес в CTB-стиле

1. Перейдите в диалог печати: PLOT или Ctrl+P.
2. В разделе «Стиль печати» выберите нужный CTB-файл (например, «monochrome.ctb»).
3. Нажмите кнопку «Изменить…» рядом с выбором стиля.
4. В открывшемся окне найдите строку по цвету (например, Color 7 — белый).
5. В столбце «Вес линии» установите нужное значение.
6. Сохраните изменения и закройте редактор.

Теперь при печати все объекты указанного цвета будут выводиться с новой толщиной, даже если в слое задано другое значение.

Индивидуальные настройки веса объекта

Хотя этот метод не рекомендуется для системного проектирования, он может пригодиться в редких случаях — например, при необходимости выделить один элемент на временной основе.
Чтобы изменить вес отдельного объекта:

• Выделите объект (линию, полилинию, окружность и т.д.).
• Откройте панель «Свойства» (команда PROPERTIES или Ctrl+1).
• Найдите параметр «Вес линии» и выберите нужное значение.
• Нажмите Enter — изменения применятся немедленно.

Обратите внимание: если объект находится на слое с заданным весом, и вы меняете его вес напрямую, это может привести к путанице. AutoCAD будет отображать приоритетное значение — обычно то, что задано в свойствах объекта.

Когда допустимо использовать?

• Для презентационных чертежей;
• При работе с импортированными данными, где слои не настроены;
• Временные пометки, аннотации.

Однако в проектах, где планируется повторное использование или передача коллегам, такой подход лучше избегать.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD иногда сталкиваются с проблемами при настройке веса линий. Ниже — самые частые ошибки и пути их решения.

Ошибка 1: Линии не меняют толщину при печати

Возможные причины:

• Опция «Печатать вес линий» отключена в настройках печати;
• В CTB-файле вес линии установлен в «Использовать толщину объекта», а у объекта — 0.00 мм;
• Принтер не поддерживает тонкие линии (особенно при экспорте в PDF).

Решение: В диалоге печати проверьте флажок «Печатать вес линий» и убедитесь, что в стиле печати заданы корректные значения.

Ошибка 2: Все линии одинаковой толщины

Часто возникает, когда:

• Все объекты находятся на одном слое;
• Используется стиль печати, который игнорирует цвета;
• Слои не имеют различий по весу.

Решение: Пересмотрите структуру слоёв. Назначьте каждому типу объектов отдельный слой с уникальным весом.

Ошибка 3: На экране толщина не отображается

AutoCAD по умолчанию может не показывать толщину линий в интерфейсе.
Решение: Включите отображение через кнопку LWT на панели внизу. Также можно ввести команду LWEIGHT и установить флажок «Отображать линии с толщиной».

Экспертное мнение

Профессиональная настройка веса линий — это не просто техническая задача, а часть культуры проектирования. Лучшие практики включают стандартизацию слоёв, использование шаблонов DWG и регулярную проверку печати. Автоматизация этих процессов через LISP-скрипты или DCL-интерфейсы повышает производительность.
Ключевой принцип — «один слой = один тип объекта = один визуальный стиль». Это упрощает чтение чертежа и минимизирует ошибки. Также важно согласовать настройки со всеми участниками проекта, особенно при использовании BIM или совместной работы над DWG.
Для крупных проектов рекомендуется создавать собственный CTB-файл с именем, отражающим стандарт (например, «GOST-BW.ctb»). Это обеспечивает воспроизводимость и упрощает передачу чертежей между отделами.

Вопросы и ответы

Заключение

Настройка веса линий в AutoCAD — это обязательный этап подготовки качественного чертежа. От правильного выбора метода зависит не только внешний вид документа, но и его соответствие стандартам, удобство восприятия и готовность к печати. Наиболее эффективный подход — комбинирование управления через слои и стили печати.

• Вес линии задаётся через слои, стили печати или свойства объекта — предпочтителен первый способ.
• Для соответствия ГОСТ используйте стандартные значения толщин: от 0.13 до 0.7 мм.
• Стили печати (CTB) позволяют гибко управлять выводом без изменения чертежа.
• Всегда проверяйте результат на пробной печати или в режиме предварительного просмотра.
• Поддерживайте порядок: один тип объектов — один слой — один стиль отображения.
