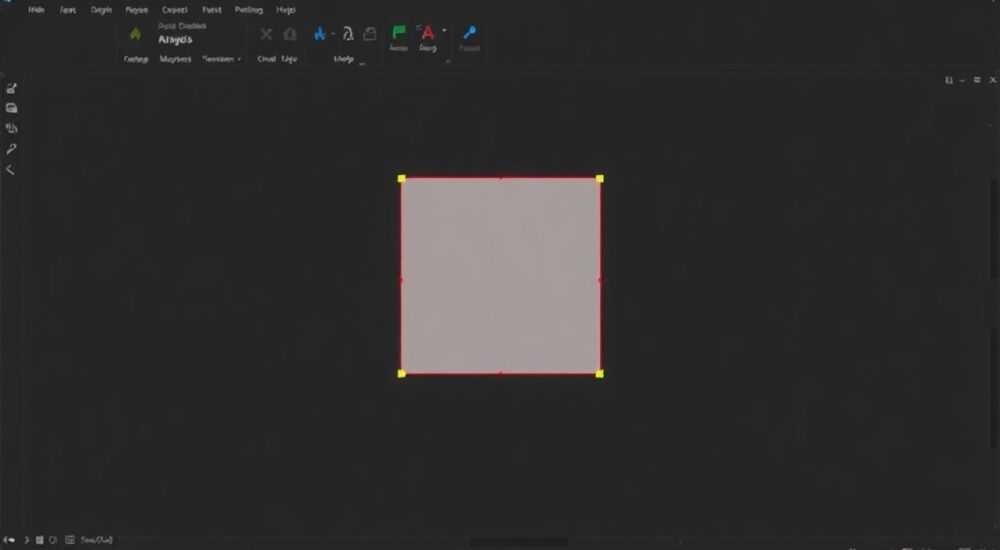

Как найти площадь фигуры в автокаде

В AutoCAD определение площади фигуры — одна из базовых, но критически важных операций для проектировщиков, архитекторов и инженеров. Независимо от того, работаете ли вы с простыми геометрическими формами или сложными полилиниями, точное измерение площади необходимо для расчета материалов, оценки стоимости проекта и подготовки технической документации. Современные версии AutoCAD предлагают несколько способов вычисления площади: через команду _AREA_, анализ свойств объектов и использование сторонних инструментов.

Методы расчёта площади в AutoCAD

AutoCAD предоставляет несколько надежных методов для определения площади: через командную строку, панель «Свойства» и специализированные инструменты анализа. Каждый из них имеет свои преимущества в зависимости от типа объекта и контекста задачи.

Наиболее универсальный способ — команда AREA. Она позволяет измерять площадь как по точкам (например, при ручном обведении контура), так и по готовым замкнутым объектам, таким как полилинии, круги, многоугольники или сплайны. Команда поддерживает суммирование нескольких областей и вычитание внутренних участков (например, окон в стене).

Если объект уже нарисован и является замкнутым, можно просто вызвать панель «Свойства» (Ctrl+1) и выбрать нужный контур. В списке параметров появится значение площади, периметра и других геометрических характеристик. Это особенно удобно при работе с чертежами, где уже есть множество элементов, и нужно быстро получить данные без дополнительных действий.

Для более сложных случаев, когда фигура состоит из нескольких фрагментов или не является стандартным примитивом, используется режим «Добавить область» (Add area) и «Вычесть область» (Subtract area). Эти функции позволяют складывать и вычитать зоны, что критично при расчёте площадей помещений с нишами, колоннами или проёмами.

Сравнение методов измерения площади

Работа с командой AREA: пошагово

Команда AREA — это основной инструмент для измерения площади в AutoCAD. Её можно использовать как интерактивно, так и через командную строку. Ниже приведён подробный алгоритм её применения в различных ситуациях.

1. Откройте чертёж в AutoCAD и убедитесь, что масштаб и единицы измерения заданы корректно (в миллиметрах, метрах и т.д.).
2. Введите в командной строке AREA и нажмите Enter.
3. Выберите один из двух режимов:
   • Объект (Object) — если хотите измерить уже существующий замкнутый контур;
   • Добавить площадь (Add area) — для суммирования нескольких областей.
4. Если выбран режим Object, кликните по нужной фигуре. Результат сразу отобразится в командной строке.
5. Для ручного указания контура выберите режим Указать точки (Specify points), затем последовательно кликайте по вершинам фигуры. Замкните контур, нажав Enter.
6. При необходимости перейдите в режим Вычесть площадь (Subtract area), чтобы исключить внутренние участки (например, колодцы в плите).
7. Результат выводится в квадратных единицах текущего чертежа. При необходимости конвертируйте его в другие единицы (например, из мм² в м²).

Пример: Расчёт площади помещения

Представьте, что вам нужно вычислить площадь комнаты с нишей. Сначала выделите основной контур комнаты с помощью команды AREA → Add area. Затем добавьте площадь ниши. Если внутри есть колонна, перейдите в режим Subtract area и вычтите её площадь. Итоговое значение — чистая площадь пола.

Особенности для разных типов фигур

Не все фигуры в AutoCAD одинаковы с точки зрения расчёта площади. У каждой категории объектов есть свои особенности, которые нужно учитывать.

Для полилиний важно, чтобы они были замкнутыми. Даже небольшой разрыв в 0.1 мм может сделать объект «открытым», и тогда AutoCAD не сможет определить площадь. В таких случаях используйте команду PEDIT → «Замкнуть» (Close), чтобы соединить конечные точки.

Круги, эллипсы и правильные многоугольники — самые простые объекты для расчёта. Они всегда замкнуты по определению, поэтому площадь доступна как через команду AREA, так и через панель свойств. Для них также можно использовать формулы: например, π × r² — но зачем, если AutoCAD делает это автоматически?

Сплайны и самопересекающиеся линии требуют особого внимания. AutoCAD может корректно рассчитать площадь только если сплайн образует простую замкнутую область. Если контур пересекается сам с собой, результат может быть неверным. В таких случаях рекомендуется преобразовать сплайн в полилинию с помощью команды SPLINEDIT или FLATTEN.

Для регионов и твердых тел (в 3D-моделях) площадь поверхности также доступна. В режиме 3D-моделирования используйте команду MASSPROP (характеристики массы), которая покажет не только площадь, но и объём, центр тяжести и момент инерции.

Как создать регион для точного расчёта

• Нарисуйте замкнутый контур (например, полилинию).
• Введите команду REGION.
• Выберите объект и нажмите Enter.
• Теперь кликните по региону — в панели «Свойства» появятся точные значения площади и периметра.

Ошибки и как их избежать

Даже опытные пользователи AutoCAD иногда сталкиваются с неточностями при расчёте площади. Большинство ошибок возникают из-за человеческого фактора или незнания особенностей программы.

Одна из самых распространённых — попытка измерить площадь незамкнутого контура. AutoCAD может не выдать ошибку, а просто вернуть нулевое значение. Чтобы избежать этого, используйте команду CLOSE для полилиний или включите режим отображения узлов (Node visibility).

Другая ошибка — неправильные единицы измерения. Например, если чертёж выполнен в миллиметрах, а вы ожидаете результат в квадратных метрах, нужно делить значение на 1 000 000. Лучше заранее установить правильные единицы через команду UNITS.

Также часто игнорируется масштаб при импорте внешних файлов. DWG, DXF или PDF могут быть в другом масштабе, что приведёт к завышению площади в десятки раз. Всегда проверяйте масштаб с помощью известного размера (например, двери шириной 900 мм).

Чек-лист: Проверка перед расчётом площади

• Контур замкнут? (используйте PEDIT → Close)
• Правильные единицы измерения? (UNITS)
• Масштаб соответствует реальному? (проверьте DIST)
• Объект не повреждён? (используйте AUDIT или REGEN)
• Нет самопересечений? (особенно для сплайнов)

Автоматизация и советы по эффективности

В крупных проектах, где нужно измерить сотни помещений, ручной ввод становится неэффективным. На помощь приходят инструменты автоматизации: поля, таблицы и LISP-программы.

Один из лучших способов — использование полей (Fields) в текстовых метках. Вы можете вставить текст, связанный с площадью объекта, и он будет обновляться автоматически при изменении контура. Например, поместите поле AREA в метку «Площадь: [значение] м²» — и больше не нужно пересчитывать вручную.

Таблицы AutoCAD позволяют собирать данные по всем помещениям в одном месте. Создайте таблицу, добавьте строки для каждого помещения и свяжите ячейки с полями площади. При изменении проекта просто обновите таблицу — и все значения будут актуальны.

Для продвинутых пользователей доступны LISP-скрипты, которые автоматически находят все замкнутые полилинии, вычисляют их площадь и экспортируют в Excel. Такие скрипты можно найти в сообществах CAD или заказать у разработчиков.

Как вставить поле площади

1. Выберите объект, для которого нужно отобразить площадь.
2. Введите команду FIELD.
3. В диалоговом окне выберите категорию «Объект» → «Полилиния» → «Площадь».
4. Форматируйте единицы (например, округление до 2 знаков после запятой).
5. Нажмите OK и разместите поле рядом с объектом.

Экспертное мнение

По его словам, ключ к точности — не в одной команде, а в системном подходе. «Лучше потратить 10 минут на настройку, чем 2 часа на исправление ошибок в смете. Особенно важно это при работе в команде — все должны использовать одинаковые методы измерения».

Вопросы и ответы

Заключение

Точное определение площади в AutoCAD — это не просто техническая операция, а важнейший этап проектирования, влияющий на стоимость, сроки и качество реализации проекта. Благодаря встроенным инструментам, таким как команда AREA, панель свойств и поля, процесс стал быстрым и надёжным. Однако успех зависит от внимания к деталям: проверке замкнутости контуров, правильности масштаба и единиц измерения.

• Команда AREA — основной инструмент для расчёта площади.
• Замкнутые полилинии и регионы обеспечивают максимальную точность.
• Поля и таблицы позволяют автоматизировать вывод данных.
• Всегда проверяйте масштаб и единицы измерения перед расчётом.
• Для 3D-объектов используйте MASSPROP и специализированные команды.
