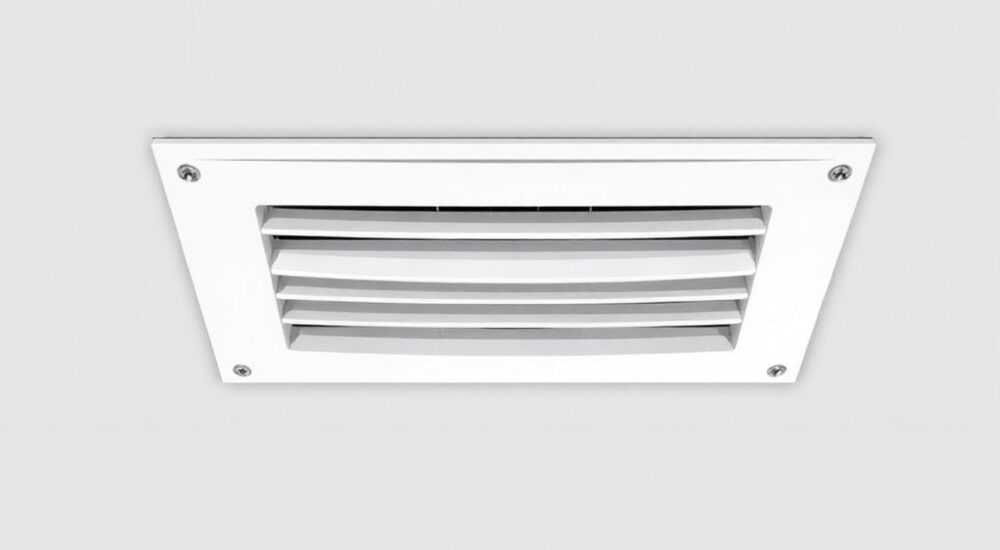

Как называется вентиляционная решетка с задвижкой

Вентиляционная решетка с задвижкой — это специальное устройство, устанавливаемое на воздуховоды для регулирования потока воздуха. Она позволяет открывать или перекрывать проход вручную с помощью подвижного механизма — заслонки. Такие решетки применяются как в бытовых, так и в промышленных системах вентиляции для контроля циркуляции, предотвращения сквозняков и повышения энергоэффективности помещений.

Как правильно называется: терминология и классификация

При поиске информации о вентиляционных элементах часто возникает путаница в названиях. То, что обыватели называют «решеткой с задвижкой», в технической документации и каталогах производителей может фигурировать под разными наименованиями. Наиболее точный и распространённый термин — регулируемая вентиляционная решетка. Это общее название, под которым объединяются все модели, позволяющие изменять интенсивность воздушного потока.

Более специфическое определение — шиберная решетка. Слово «шибер» происходит от немецкого *Schieber* — «задвижка». Шибер представляет собой подвижную пластину, которая перемещается вручную, перекрывая часть или весь проход воздуха. Такие конструкции широко используются в системах механической вентиляции.

Ещё одно корректное название — воздухораспределительная решетка с ручным регулированием. Этот термин чаще встречается в проектной документации и нормативных актах, таких как СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Он подчеркивает функциональное назначение устройства — распределение воздуха с возможностью контроля.

Классификация по способу регулировки

• Ручная задвижка — наиболее распространённый тип. Пользователь физически сдвигает планку или рычаг, изменяя положение заслонки. Подходит для постоянной настройки режима проветривания.
• Поворотные жалюзи — хотя формально не являются «задвижкой», выполняют аналогичную функцию. Угол наклона лопастей регулируется для изменения расхода воздуха.
• Автоматические шиберы — управляются сервоприводом, реагируют на датчики температуры или влажности. Используются в «умных» домах и промышленных системах.

Устройство и принцип работы решеток с задвижкой

Конструктивно вентиляционная решетка с задвижкой состоит из нескольких ключевых элементов. Основа — корпус, который крепится к воздуховоду или стене. Внутри него располагается подвижная заслонка (шибер), соединённая с внешним механизмом управления — ручкой, ползунком или поворотным диском.

Принцип работы прост: при перемещении регулировочного элемента заслонка частично или полностью перекрывает сечение канала. Это позволяет либо остановить поток воздуха, либо направить его в нужном направлении. Например, в зимний период можно прикрыть решетку в неиспользуемой комнате, чтобы сохранить тепло.

Материал изготовления играет важную роль в долговечности и эффективности. Наиболее популярны:

• Пластик (АБС, ПВХ) — лёгкий, недорогой, устойчивый к коррозии.
• Алюминий — прочный, легкосплавный, подходит для влажных помещений.
• Оцинкованная сталь — используется в промышленных системах, выдерживает высокие нагрузки.

Как работает механизм задвижки?

Работа шибера основана на линейном или поворотном движении. В бюджетных моделях используется простой ползунок, который сдвигает пластину в пазах. В более совершенных конструкциях применяется запатентованный механизм с фиксацией положений — например, «ласточкин хвост» или направляющие с резиновыми уплотнителями.

Важно, чтобы ход заслонки был плавным, без заеданий. Некоторые модели оснащены стопорами, фиксирующими крайние положения — «открыто» и «закрыто». Это предотвращает случайное смещение и увеличивает срок службы.

Типы вентиляционных решеток с регулировкой: сравнение и применение

На рынке представлено несколько разновидностей регулируемых решеток. Выбор зависит от типа вентиляции, места установки и требований к герметичности.

Области применения

• Квартиры и дома — установка в кухне, ванной, детской. Позволяет регулировать интенсивность вытяжки, избегая сквозняков.
• Офисные здания — используются для балансировки системы вентиляции между помещениями.
• Производственные цеха — где требуется полный контроль над воздухообменом, особенно при наличии вредных испарений.

Как выбрать подходящую решетку с задвижкой

Выбор начинается с определения параметров воздуховода. Измерьте сечение канала — стандартные размеры: 100×100 мм, 125×125 мм, 200×200 мм, 300×300 мм. Также важно учитывать форму — прямоугольные и круглые решетки не взаимозаменяемы.

Далее обратите внимание на тип управления:

• Если нужна разовая настройка — подойдёт простая модель с ползунком.
• Для частой регулировки лучше выбрать поворотный механизм с четкими фиксированными положениями.
• В условиях повышенной влажности (сауны, бассейны) выбирайте алюминиевые или нержавеющие модели.

Цвет и дизайн тоже имеют значение. Современные производители предлагают решетки под дерево, белые, серебристые, чёрные. Они должны гармонировать с интерьером, особенно если установлены на видном месте.

На что смотреть при покупке

1. Наличие уплотнителя по периметру заслонки — обеспечивает плотное закрытие.
2. Качество сборки — отсутствие люфтов, плавный ход.
3. Сертификат соответствия ГОСТ Р 51251-99 (вентиляционное оборудование).
4. Наличие гарантии от производителя — минимум 1 год.

Монтаж и эксплуатация: практические рекомендации

Установка решетки с задвижкой — процесс, требующий внимательности. Начните с подготовки места: очистите канал от пыли, убедитесь, что он ровный и не деформирован. Для прямоугольных решеток используйте монтажные рамы или переходники.

Крепление осуществляется двумя способами:

• На саморезы — через отверстия в корпусе. Подходит для бетонных, кирпичных и гипсокартонных стен.
• На клей или герметик — для пластиковых решеток на ПВХ-панелях или плитке.

Эксплуатационные советы

• Регулярно очищайте решетку от пыли — раз в 3–6 месяцев.
• Смазывайте направляющие шибера силиконовой смазкой раз в год.
• Не закрывайте решетку полностью на длительный срок — это может привести к застою воздуха и образованию плесени.

Распространённые ошибки при выборе и установке

Несмотря на кажущуюся простоту, при работе с вентиляционными решетками допускаются типичные ошибки. Одна из самых частых — выбор неподходящего размера. Установка меньшей решетки приводит к снижению пропускной способности, большей — к необходимости дополнительной подрезки.

Вторая ошибка — игнорирование направления потока. Некоторые модели рассчитаны на работу только в одну сторону (приток или вытяжка). Установка «вспять» снижает эффективность и может вызвать обратную тягу.

Третья проблема — неправильное расположение. Например, установка регулируемой решетки слишком близко к вентилятору или рекуператору может нарушить баланс системы. Минимальное расстояние — 30–50 см.

Как избежать ошибок

1. Перед покупкой сделайте замеры канала с точностью до миллиметра.
2. Изучите инструкцию производителя — там указаны особенности монтажа и эксплуатации.
3. Проконсультируйтесь с инженером, если система вентиляции сложная (например, с рекуперацией).

Экспертное мнение

По его словам, правильный выбор и монтаж решетки с задвижкой может повысить эффективность вентиляции на 20–30%. Особенно это заметно в домах с принудительной вентиляцией, где важна балансировка потоков.

Вопросы и ответы

Заключение

Вентиляционная решетка с задвижкой — это простое, но эффективное устройство для контроля воздухообмена. Зная правильные термины — «регулируемая» или «шиберная» решетка — вы сможете точно подобрать нужную модель. Важно учитывать размер, материал, тип управления и условия эксплуатации.

• Основное название — регулируемая или шиберная вентиляционная решетка.
• Выбирайте по размеру канала, материалу и типу управления.
• Устанавливайте с учетом направления потока и условий эксплуатации.
• Регулярно обслуживайте — очищайте и смазывайте механизм.
• Используйте умеренно — полное перекрытие может нарушить вентиляцию.
