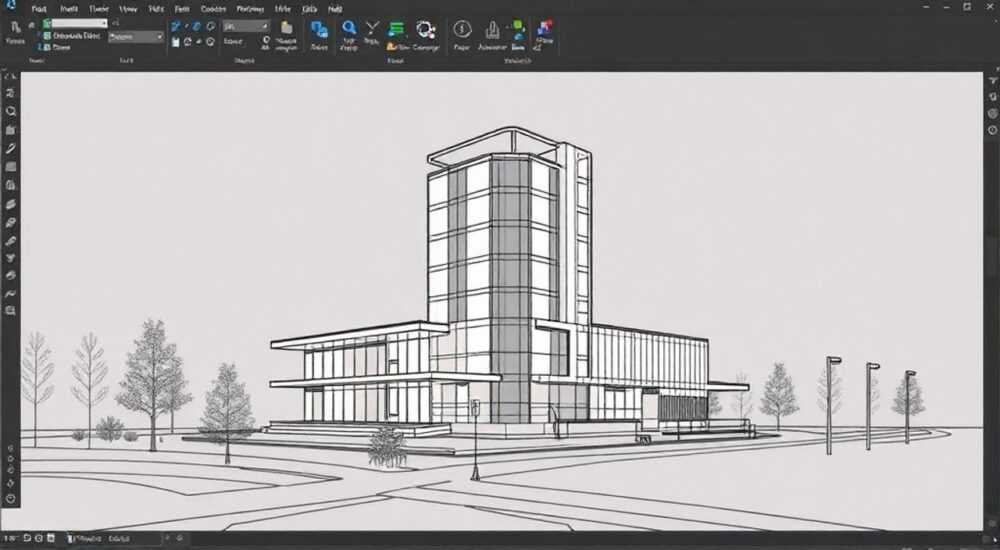

Как объединить слои в автокаде в один

Работа со слоями в AutoCAD – это неотъемлемая часть процесса проектирования, где каждый элемент чертежа требует четкой организации. Однако возникают ситуации, когда необходимо объединить несколько слоев в один для оптимизации проекта или передачи его другим специалистам. Эта задача может показаться простой на первый взгляд, но содержит множество нюансов, которые важно учитывать при работе с профессиональными чертежами. Особенно остро эта проблема стоит при подготовке документации для строительных проектов или архитектурных решений.

Почему важно правильно объединять слои в AutoCAD

Объединение слоев в AutoCAD – это не просто техническая процедура, а важный этап оптимизации рабочего процесса. Представьте ситуацию: вы работаете над крупным проектом реконструкции торгового центра, где каждый слой содержит отдельные элементы – от несущих конструкций до декоративных деталей. Избыточное количество слоев затрудняет навигацию и управление проектом, увеличивает время загрузки файла и усложняет совместную работу команды.

• Улучшение производительности программы
• Упрощение управления файлами
• Снижение риска ошибок при редактировании
• Оптимизация процесса передачи проекта подрядчикам

В этой статье мы подробно разберем все методы объединения слоев, рассмотрим их преимущества и недостатки, а также предоставим пошаговые инструкции для эффективной работы. Читатель узнает, как правильно подготовить проект к объединению слоев, какие типичные ошибки допускают новички и как избежать потери важной информации.

Основные методы объединения слоев в AutoCAD

Существует несколько проверенных способов объединения слоев, каждый из которых имеет свои особенности применения. Рассмотрим три основных метода:

1. Использование команды LAYMRG (Layer Merge) – наиболее популярный и безопасный способ.
2. Копирование объектов на целевой слой – универсальный метод, подходящий для различных версий программы.
3. Экспорт/Импорт через внешние ссылки (XREF) – используется для сложных проектов с большим количеством зависимостей.

Пошаговая инструкция: Объединение слоев через команду LAYMRG

Процесс объединения слоев через команду LAYMRG включает несколько последовательных шагов. Давайте разберем их детально:

Первым делом откройте диалоговое окно управления слоями. Для этого в командной строке введите «LAYMRG» или найдите соответствующую кнопку в интерфейсе программы. После активации команды система предложит выбрать объекты для перемещения.

• Выберите исходные слои, объекты которых нужно перенести
• Укажите целевой слой, куда будут перемещены все объекты
• Подтвердите операцию

Важно помнить, что после выполнения команды исходные слои автоматически удаляются. Поэтому рекомендуется заранее создать резервную копию файла. Также обратите внимание, что свойства объектов (например, цвет или тип линии) могут измениться в соответствии с настройками целевого слоя.

Альтернативный подход: Метод копирования объектов

Если ваша версия AutoCAD не поддерживает команду LAYMRG, существует надежный альтернативный метод. Этот способ особенно актуален при работе с устаревшими версиями программы или при необходимости более тонкого контроля над процессом объединения.

1. Откройте панель свойств объектов (Properties)
2. Выделите все объекты на исходном слое
3. В поле «Layer» выберите целевой слой
4. Повторите операцию для всех необходимых слоев

Преимущество этого метода заключается в возможности выборочного переноса объектов. Например, при разработке архитектурного проекта можно перенести только стены, оставив другие элементы на исходных слоях. Это особенно полезно при работе с многослойными чертежами, где каждый слой содержит разные типы информации.

Экспертное мнение: Советы от практикующего инженера

Алексей Петров, ведущий инженер-проектировщик с 15-летним опытом работы в AutoCAD, директор проектного бюро «СтройПроект»:

«За годы работы я столкнулся с множеством ситуаций, когда неправильное объединение слоев приводило к серьезным проблемам. Особенно часто это происходит при подготовке рабочей документации для строительства. Однажды мы получили проект, где все коммуникации были объединены в один слой – это значительно усложнило работу монтажников и увеличило риск ошибок при реализации.»

Самый важный совет, который я даю своим коллегам: всегда создавайте резервную копию перед началом работы. Кроме того, рекомендую использовать следующие правила:

• Группируйте слои по функциональному назначению
• Используйте понятную систему наименования
• Проверяйте результат объединения на тестовом фрагменте
• Документируйте изменения

Частые вопросы и практические решения

Как избежать потери данных при объединении слоев?

• Создавайте резервные копии
• Проверяйте свойства объектов после переноса
• Используйте временную папку для хранения промежуточных версий

Что делать, если команда LAYMRG недоступна?

• Используйте метод копирования объектов
• Обновите версию AutoCAD
• Воспользуйтесь сторонними плагинами

Как проверить корректность объединения?

• Проведите визуальный контроль
• Используйте инструмент проверки свойств
• Создайте тестовую распечатку

Перспективы развития технологии объединения слоев

Современные версии AutoCAD предлагают новые возможности для работы со слоями. В последних обновлениях появились интеллектуальные инструменты, позволяющие автоматизировать процесс объединения. Например, новая функция Smart Layer Management позволяет анализировать зависимости между слоями и предлагать оптимальные варианты объединения.

Особенно интересны разработки в области искусственного интеллекта. Системы машинного обучения уже сегодня могут предложить оптимальную структуру слоев на основе анализа содержимого чертежа. Эти технологии существенно упрощают работу с крупными проектами и снижают риск человеческой ошибки.

Заключение

Объединение слоев в AutoCAD – это важный инструмент оптимизации рабочего процесса, требующий внимательного подхода и соблюдения определенных правил. Мы рассмотрели различные методы объединения, их преимущества и недостатки, а также разобрали практические примеры и рекомендации экспертов. Помните, что правильная организация слоев напрямую влияет на качество проекта и эффективность работы всей команды.
