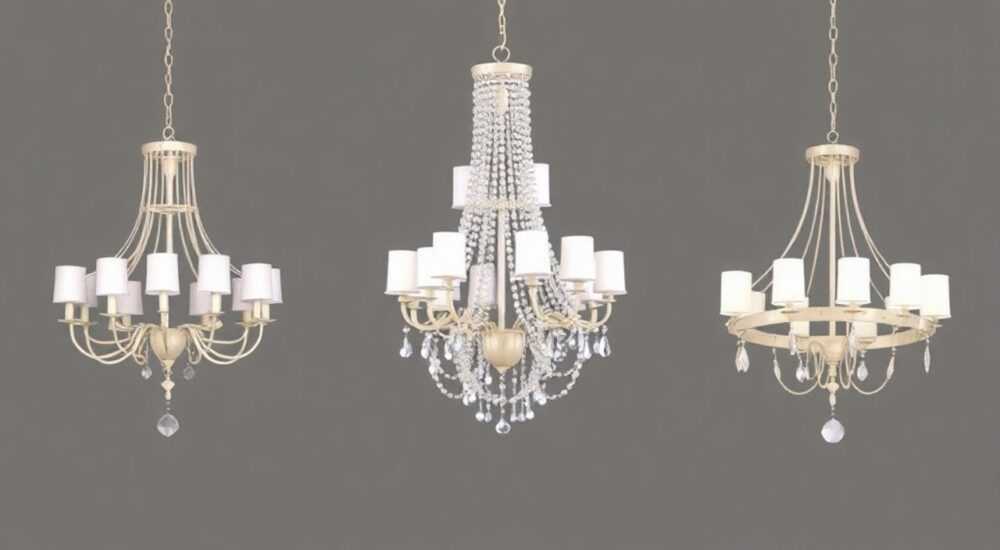

Как обозначаются люстры

Люстры — это не просто источник света, а важный элемент интерьера, который может кардинально изменить восприятие пространства. Их обозначение в проектной документации, каталогах и технических спецификациях играет ключевую роль при выборе, монтаже и согласовании дизайнерских решений. Неправильное или неточное обозначение приводит к ошибкам в закупке, сложностям при подключении и даже к нарушению норм безопасности.

Стандарты обозначения люстр: ГОСТ, международные нормы и практика

Обозначение люстры — это не случайный набор букв и цифр, а строго регламентированная система, опирающаяся на государственные и международные стандарты. В России основным документом является ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Этот стандарт определяет, как должны выглядеть символы на электрических схемах, включая люстры, бра, точечные светильники и другие виды освещения.

За пределами проектной документации применяются и другие системы. Например, европейские производители часто используют обозначения по DIN EN 60617 (международный стандарт условных обозначений). В бытовой практике, при покупке в магазине или онлайн, обозначение чаще всего формируется производителем на основе внутренней номенклатуры, но с учётом общепринятых правил.

Единая система обозначений помогает избежать путаницы между проектировщиками, электриками, дизайнерами и конечными потребителями. Без неё невозможно точно передать информацию о количестве ламп, типе питания, степени защиты или способе монтажа.

Графические обозначения по ГОСТ

На планах электропроводки каждое устройство имеет своё уникальное графическое представление. Люстра в классическом понимании — это потолочный светильник с несколькими плафонами — обозначается как окружность с пересекающимися под прямым углом линиями (крестик). Если светильник управляет одним выключателем — одна линия, двумя — две, и так далее.

Для точечных светильников используется просто кружок, иногда с точкой внутри. Подвесные люстры могут иметь дополнительную вертикальную линию, указывающую на подвес. Важно понимать, что эти обозначения стандартизированы, и их нельзя произвольно изменять без риска ошибки.

Что входит в обозначение люстры: расшифровка маркировки

Когда речь идёт о конкретном изделии — например, в паспорте или на упаковке — обозначение становится более детальным. Оно включает в себя несколько ключевых параметров, которые позволяют однозначно идентифицировать модель и её характеристики.

Основные компоненты обозначения:

• Тип светильника (люстра, спот, трек-система и т. д.)
• Количество источников света (например, 5-рожковая)
• Мощность каждой лампы и суммарная
• Тип цоколя (E27, E14, G9 и др.)
• Тип питания (220 В, 12 В)
• Степень защиты (IP20, IP44)
• Материал корпуса и плафонов
• Высота и диаметр

Например, обозначение «LUZ-5E27-LED-CHROME-800mm» можно расшифровать как: люстра, 5 ламп с цоколем E27, светодиодная, хромированный корпус, диаметр 800 мм.

Расшифровка буквенно-цифровых кодов

Производители используют собственные системы кодирования. У IKEA, например, артикулы состоят из трёх букв и трёх цифр (например, HEMNES 302.654.00), где первые буквы могут указывать на серию, а цифры — на размер или цвет. У немецких брендов, таких как Paulmann или Feron, в названии часто сразу указано количество ламп и тип.

Как обозначаются люстры на чертежах и электросхемах

На проектных чертежах люстры изображаются условно, но информативно. Основная цель — показать расположение, тип, количество и способ управления. Обозначения различаются в зависимости от масштаба и назначения документа: архитектурный план, электрическая схема, дизайн-проект.

В жилых помещениях центральная люстра на потолке обозначается кружком с крестиком. Каждая линия крестика соответствует одной клавише выключателя. Если люстра 6-рожковая и подключена к двухклавишному выключателю, будет два луча, разделённые на группы — например, 3+3.

Для сложных систем, например, трековых или шинных, используется линия с точками или специальный символ шины. Подсветка ниш, карнизов и полок обозначается пунктирной линией с пометкой.

Цветовая и буквенная маркировка

Помимо графических символов, на чертежах часто используется цветовая и буквенная маркировка. Например:

• Жёлтый цвет — основное освещение
• Синий — декоративная подсветка
• Красный — аварийное освещение
• Буква Л — люстра (по русской классификации)
• CL — chandelier (международное обозначение)

Такие обозначения особенно полезны при работе с большими объектами — офисами, торговыми центрами, гостиницами.

Классификация люстр по типам и их обозначение

Люстры делятся на множество типов, и каждый имеет свои особенности обозначения. Знание этих различий помогает не только при выборе, но и при чтении технической документации.

• Подвесные — самые распространённые, с длинным штангом или цепью. Обозначаются как PENDANT или просто LUSTR.
• Потолочные — прилегают к потолку, часто используются в помещениях с низкими потолками. Могут маркироваться как CEILING.
• Точечные (споты) — направленное освещение, группа из нескольких элементов. Обозначаются SPOT или RAIL.
• Шинные и трековые — модульные системы, позволяющие перемещать светильники. Обозначаются как BUSBAR или TRACK.
• Каскадные — несколько ярусов, сложная форма. Часто имеют пометку CASCADE или MULTI-TIER.

Как правильно выбрать люстру по обозначению: практические советы

Выбор люстры — это не только вопрос вкуса, но и технических характеристик. Правильное понимание обозначения позволяет избежать ошибок и купить именно то, что нужно.

Первое, на что стоит обратить внимание — тип цоколя. E27 подходит для обычных ламп накаливания и LED, E14 — для миниатюрных (свечи), G4, G9 — для галогенных и светодиодных капсул. Если вы планируете использовать энергосберегающие лампы — убедитесь, что люстра совместима.

Второй важный параметр — степень защиты IP. Для ванной комнаты нужна как минимум IP44, для кухни — IP20, для улицы — IP65 и выше. Это критично для безопасности.

Третий — мощность и напряжение. Светодиодные люстры потребляют меньше энергии, но требуют правильного драйвера. Не подключайте 12-вольтовую люстру напрямую к сети 220 В — это вызовет короткое замыкание.

1. Определите тип помещения и его требования к освещению.
2. Проверьте высоту потолка и площадь комнаты.
3. Сравните обозначение люстры с параметрами вашей электросети.
4. Убедитесь в наличии всех компонентов (трансформатор, диммер, пульт).
5. Проверьте отзывы и сертификаты соответствия.

Распространённые ошибки при расшифровке и как их избежать

Даже опытные мастера допускают ошибки при чтении обозначений. Самые частые:

• Смешение E27 и E14 — внешне похожи, но не взаимозаменяемы. Результат — лампа не входит или болтается.
• Игнорирование IP — установка обычной люстры в ванной приводит к коррозии и короткому замыканию.
• Неправильная интерпретация схемы — например, принятие трёх рожков за три отдельных светильника.
• Неучёт веса — тяжёлая люстра на гипсокартоне без усиления может обрушиться.

Чек-лист перед покупкой

• Соответствует ли тип цоколя доступным лампам?
• Есть ли в комплекте трансформатор (для 12 В)?
• Подходит ли степень защиты для помещения?
• Выдержит ли потолок вес конструкции?
• Есть ли возможность диммирования?

Экспертное мнение

По его словам, особенно важно обращать внимание на маркировку в умных люстрах. Например, обозначение «RGB+CCT» означает, что светильник поддерживает изменение цвета и цветовой температуры. Такие модели требуют совместимого контроллера и приложения.

Вопросы и ответы

Заключение

Правильное понимание того, как обозначаются люстры, — это ключ к безопасной, эффективной и эстетичной организации освещения. Будь то чтение чертежа, выбор товара в магазине или заказ за границей — знание стандартов и маркировки позволяет избежать ошибок, сэкономить время и деньги.

Важно помнить, что обозначение — это не просто абстракция, а технический язык, на котором говорят проектировщики, электрики и производители. Освоив его, вы получаете контроль над процессом от начала до конца.

• Люстры обозначаются по ГОСТ на чертежах и по техническим параметрам в паспортах.
• Ключевые элементы: тип, количество ламп, цоколь, мощность, IP, напряжение.
• Графические символы различаются в зависимости от страны и стандарта.
• При выборе всегда сверяйтесь с технической документацией.
• Игнорирование обозначений ведёт к ошибкам в монтаже и эксплуатации.
