Как отрегулировать поворотно откидной механизм пластикового окна

Поворотно-откидной механизм пластикового окна — это сложный, но надёжный узел, обеспечивающий одновременно герметичность, проветривание и удобство эксплуатации. Когда механизм начинает заедать, окно не закрывается плотно или не фиксируется в откинутом положении, это не приговор — это сигнал к регулировке. Большинство проблем решаются за 15–30 минут без замены деталей, если знать, где и как подкручивать. Главное — действовать аккуратно, с правильными инструментами и пониманием конструкции.

Почему нужна регулировка поворотно-откидного механизма

Пластиковые окна с поворотно-откидным механизмом — стандарт на российском рынке. По данным Российского союза производителей оконных систем, более 85% новых установок оснащены именно такими фурнитурными системами. Однако даже высококачественная фурнитура со временем требует настройки. Причины просты: естественный износ, деформация рамы под нагрузкой, осадка здания, перепады температур и неправильная эксплуатация. Например, если окно открывают, не снимая нагрузку с петель, или используют его как опору для предметов — механизм быстро выходит из строя.

Симптомы, требующие регулировки: щель между створкой и рамой, сквозняки, трудности с закрытием, самопроизвольное откидывание, или, наоборот, невозможность зафиксировать створку в откинутом положении. Незаметная на первый взгляд проблема приводит к росту теплопотерь — по данным Росстата, неплотно закрытое окно увеличивает расходы на отопление на 12–18% в холодный период. Регулировка — это не только комфорт, но и экономия.

Какие инструменты и материалы понадобятся

Для точной настройки поворотно-откидного механизма не требуется профессиональное оборудование. Достаточно базового набора:

• Шестигранный ключ 4 мм (часто идёт в комплекте с окном — проверьте в ящике для инструментов)
• Крестовая отвёртка (если винты с крестообразным шлицем)
• Мягкая тряпка или салфетка
• Силиконовая смазка для фурнитуры (не масляная!)
• Маркер или мел (для отметок)

Как проверить текущее положение створки

Перед тем как крутить винты, оцените, как створка сидит в раме. Это поможет понять, в каком направлении нужно вносить корректировки. Откройте окно в поворотное положение и внимательно осмотрите зазоры по всему периметру.

• Сверху: если зазор больше снизу — створка «завалилась» вниз.
• Снизу: если щель шире у порога — створка прижата вверх.
• Сбоку: равномерный зазор — хорошо. Если с одной стороны щель в 3–5 мм, а с другой — почти ноль — значит, створка перекошена.

Проверьте также, как створка прилегает к уплотнителю: если при закрытии вы чувствуете сопротивление только в одном месте — это указывает на локальное отклонение. Можно использовать лист бумаги: зажмите его между уплотнителем и створкой. Если бумага вытаскивается легко — уплотнение недостаточно плотное. Если рвётся — слишком сильно прижато.

Регулировка нижней и верхней петель

Поворотно-откидной механизм состоит из двух основных петель: нижней (на створке, у порога) и верхней (на боковой раме). Их настройка — ключ к правильному положению створки.

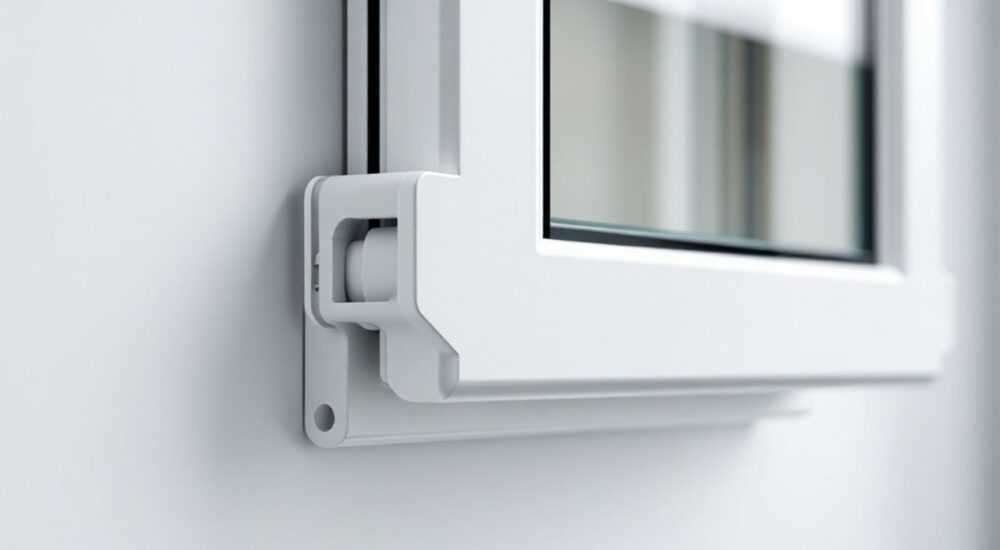

Нижняя петля (регулировка по высоте и глубине)

На нижней петле обычно есть два регулировочных винта:

• Винт по высоте (вертикаль): расположен снизу петли. Поворот по часовой стрелке поднимает створку, против — опускает.
• Винт по глубине (горизонтальный): находится сбоку. Поворот «на себя» приближает створку к раме, «от себя» — отдаляет.

Выполните так:

1. Закройте окно и закрепите его в поворотном положении.
2. Найдите нижний регулировочный винт — он может быть закрыт пластиковым колпачком.
3. Поверните ключ на 1/4 оборота — проверьте результат.
4. Повторяйте, пока зазор по всему периметру не станет равномерным (1–2 мм).

Верхняя петля (регулировка по боковому смещению)

Верхняя петля регулирует только боковое положение створки. Обычно там один винт, расположенный в торце рамы, рядом с петлёй. Поворот винта «на себя» сдвигает створку в сторону петли, «от себя» — в противоположную.

Настройка защёлки и фиксатора откидного положения

Если окно не фиксируется в откинутом положении — проблема в защёлке. Это отдельный узел, расположенный на верхнем краю створки. Он должен легко входить в зацепление с ответной планкой на раме.

Как проверить защёлку

• Откиньте створку. Проследите, чтобы язычок защёлки плотно вошёл в ответную планку — не должен болтаться.
• Если защёлка «выскакивает» — значит, она не до конца заходит или изношена.
• Проверьте, не деформирована ли ответная планка — её можно подогнуть тонкой отвёрткой.

Как отрегулировать

1. Откройте окно в откидное положение.
2. Найдите винт крепления защёлки — обычно он расположен сбоку от язычка.
3. Ослабьте его на 1–2 оборота.
4. Сдвиньте защёлку вперёд или назад, чтобы язычок точно вошёл в ответную планку.
5. Затяните винт, проверьте фиксацию.

Если защёлка не срабатывает вообще — возможно, изношена пружина. Её замена требует демонтажа, но это уже работа для специалиста.

Частые ошибки и как их избежать

Даже опытные домашние мастера допускают типичные ошибки, которые усугубляют проблему.

Если после всех манипуляций окно всё ещё не работает — не пытайтесь «силой» его закрыть. Это может привести к поломке фурнитуры. Лучше вызвать специалиста.

Экспертное мнение

«Многие считают, что современные окна — это “включил и забыл”. Но это миф. Фурнитура — это механический узел, как в автомобиле. Без регулярного ухода она выходит из строя. Я видел окна, которые служили 30 лет — просто потому что их регулировали раз в год. Важно не только подтягивать винты, но и смазывать, и чистить. Особенно после пыльных сезонов или ремонта.»

— Дмитрий Волков, руководитель сервисного центра «Окна-Сервис», более 25 лет в индустрии.

Он также рекомендует: «После регулировки сделайте 5–7 циклов открывания-закрывания. Это поможет деталям “встать” на место. Не оставляйте окно в откинутом положении на долгое время — это создаёт постоянную нагрузку на пружины».

Вопросы и ответы

Заключение

Регулировка поворотно-откидного механизма — это не сложный ремонт, а часть ежегодного ухода за окном. Правильно настроенная фурнитура обеспечивает герметичность, долговечность и комфорт. Никогда не игнорируйте первые признаки неполадок: скрип, щель, трудности с закрытием — это сигналы, которые стоит услышать.

• Регулировку лучше проводить весной и осенью — после перепадов температур.
• Используйте только шестигранный ключ 4 мм и силиконовую смазку — никаких масел!
• Настройка начинается с нижней петли, затем — верхней, потом — защёлка.
• Не перетягивайте винты — это основная причина поломок.
• Если после 2–3 попыток окно не работает — вызовите специалиста.
