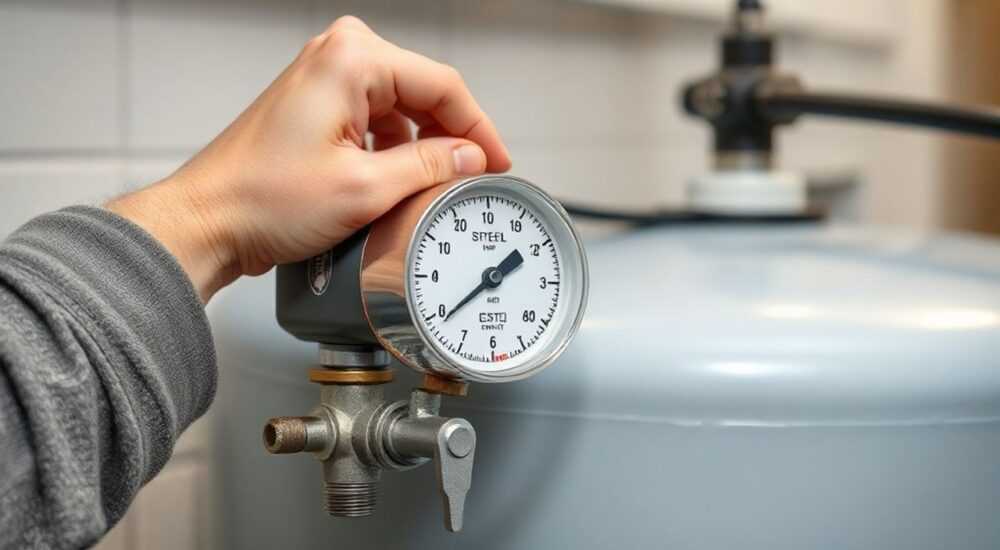

Как отрегулировать реле давления на гидроаккумуляторе

Реле давления — ключевой элемент системы автономного водоснабжения, отвечающий за включение и выключение насоса в зависимости от давления в гидроаккумуляторе. Неправильная настройка приводит к частым срабатываниям, преждевременному износу оборудования или недостаточному напору воды. Чтобы система работала стабильно, важно точно выставить пороги включения (Pвкл) и выключения (Pвыкл), а также учитывать начальное давление воздуха в баке.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, реагирующее на изменение давления в системе водоснабжения. Оно подключается к гидроаккумулятору и управляет работой насоса. Когда давление падает до заданного минимального значения (Pвкл), реле замыкает цепь, запуская насос. По мере закачки воды давление растёт, и при достижении верхнего порога (Pвыкл) реле размыкает контакты, останавливая насос.

Устройство состоит из мембраны, двух пружин (большой и малой), контактной группы и регулировочных винтов. Большая пружина отвечает за нижний порог давления, а малая — за дифференциал, то есть разницу между верхним и нижним порогами. Корректная работа зависит от точности этих настроек и состояния всей системы.

При каждом включении насоса он должен нагнетать воду до установленного максимума, не превышая допустимые нагрузки на трубы и оборудование. Слишком частые включения, например, более 20 раз в час, могут привести к перегреву двигателя и выходу из строя. Поэтому важно соблюдать баланс между комфортом и долговечностью системы.

Основные параметры реле

Ключевые характеристики, которые нужно учитывать:

• Pвкл — давление включения насоса (обычно 1.4–1.8 атм);
• Pвыкл — давление выключения (на 1–1.5 атм выше Pвкл);
• ΔP — дифференциал давления (разница между Pвыкл и Pвкл);
• Максимальное давление — предел, который не должен превышать прочность труб и самого гидробака (часто до 6 атм).

Выбор значений зависит от высоты дома, количества сантехнических точек и характеристик насоса. Например, для одноэтажного дома достаточно Pвкл = 1.5 атм, а для двухэтажного — желательно 2.0–2.5 атм.

Подготовка к настройке: что нужно знать

Перед началом регулировки важно понять текущее состояние системы. Необходимо определить начальное давление воздуха в гидроаккумуляторе, измерить текущие параметры работы насоса и убедиться, что оборудование исправно. Игнорирование этих шагов может привести к некорректной настройке и последующим поломкам.

Изначально давление в воздушной камере бака должно быть ниже, чем Pвкл, примерно на 0.1–0.2 атм. Это обеспечивает правильное распределение воды и защиту мембраны от чрезмерного растяжения. Для измерения используется обычный автомобильный манометр, подключаемый к ниппелю на корпусе бака.

Также следует проверить герметичность системы. Подтекания в соединениях, воздух в трубах или неисправный обратный клапан исказят показания и помешают точной настройке. Убедитесь, что насос работает без перебоев и не шумит при запуске.

Инструменты, которые понадобятся

Для выполнения работ подготовьте:

1. Манометр с пределом до 6 атм;
2. Насос для подкачки (автомобильный или велосипедный);
3. Отвёртку (чаще всего плоскую);
4. Гаечный ключ (для демонтажа при необходимости);
5. Блок питания или автоматический выключатель для безопасного отключения насоса.

Убедитесь, что манометр калиброван. Неточность даже на 0.2 атм может привести к ошибочной настройке. Также рекомендуется иметь при себе технический паспорт реле — в нём указаны допустимые диапазоны регулировки.

Пошаговая инструкция по настройке реле давления

Настройка требует внимательности и последовательности. Ниже приведён проверенный алгоритм, подходящий для большинства бытовых систем с гидроаккумулятором объёмом 24–100 литров.

Шаг 1. Сброс системы и слив воды

Отключите насос от электропитания. Откройте самый нижний кран в системе (например, в подвале или на улице) и слейте всю воду. Это необходимо для точного измерения давления воздуха в баке. Если вода остаётся, показания будут завышены.

Дождитесь полного слива — из крана должна идти только струйка или воздух. Закройте кран. Теперь можно переходить к измерению давления в гидроаккумуляторе.

Шаг 2. Измерение давления в баке

Подключите манометр к ниппелю на гидроаккумуляторе. Стандартное значение для большинства баков — 1.0–1.2 атм. Если давление ниже, подкачайте воздух насосом. Если выше — аккуратно спустите через ниппель.

Целевое значение: на 0.1–0.2 атм ниже планируемого Pвкл. Например, если вы хотите установить Pвкл = 1.5 атм, давление в баке должно быть 1.3 атм.

Шаг 3. Подключение и первый запуск

Включите питание насоса. Закройте все краны. Постепенно система заполнится водой. Наблюдайте за манометром, установленным на трубопроводе. Он покажет, при каком давлении насос включился (реальное Pвкл) и при каком — отключился (реальное Pвыкл).

Если значения не соответствуют желаемым, переходите к регулировке.

Шаг 4. Регулировка пружин

На корпусе реле находятся два винта:

• Большой винт (Г) — регулирует Pвкл. Закручивая его, вы увеличиваете давление включения.
• Малый винт (М) — регулирует ΔP (дифференциал). Закручивая, вы увеличиваете разницу между Pвыкл и Pвкл.

Чтобы повысить Pвыкл, закрутите малый винт. Чтобы понизить — ослабьте. После каждой корректировки повторяйте цикл: слив, измерение, запуск.

Шаг 5. Проверка стабильности

После настройки проведите 3–5 циклов включения/выключения. Убедитесь, что:

• Насос включается при одном и том же давлении;
• Выключается стабильно;
• Разница ΔP составляет 1–1.5 атм;
• Нет ложных срабатываний.

Если всё стабильно — система готова к эксплуатации.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот наиболее распространённые проблемы и пути их решения.

Ошибка 1. Неправильное давление в баке

Частая причина — игнорирование проверки давления воздуха перед настройкой. Если оно слишком высокое, насос будет включаться реже, но объём доступной воды снизится. Если слишком низкое — мембрана будет перерастягиваться, что приведёт к её разрыву.

Ошибка 2. Слишком маленький дифференциал

Если ΔP менее 0.8 атм, насос будет включаться слишком часто. Например, при Pвкл = 1.5 и Pвыкл = 2.0 разница всего 0.5 атм — это опасно для двигателя. Рекомендуемый минимум — 1 атм.

Ошибка 3. Игнорирование максимального давления

Некоторые владельцы пытаются повысить Pвыкл до 4–5 атм для лучшего напора. Но это может превысить предел прочности труб ПВХ или швов в баке. Максимум для большинства систем — 3.5 атм.

Как проверить эффективность настройки

После регулировки важно протестировать систему в реальных условиях. Откройте несколько кранов одновременно: кухонный, душ, стиральную машину. Наблюдайте, как быстро падает давление и через сколько времени включается насос.

Замерьте интервал между включениями. При правильно настроенной системе он должен составлять 5–10 минут при среднем потреблении. Если насос включается чаще — увеличьте ΔP или проверьте объём бака.

Также используйте «тест тишины»: ночью, когда расход минимален, прислушайтесь к системе. Насос не должен включаться чаще одного раза в 1–2 часа. Если включается — возможна утечка или слишком чувствительная настройка.

Чек-лист проверки после настройки

• Давление в баке на 0.1–0.2 атм ниже Pвкл;
• Разница ΔP = 1–1.5 атм;
• Насос включается и выключается стабильно;
• Нет посторонних шумов или вибраций;
• Все соединения герметичны.

Если всё в порядке — система готова к длительной эксплуатации.

Экспертное мнение

Интервью с инженером-гидравликом

— Какие современные тенденции вы наблюдаете в настройке реле?
— Сейчас всё больше людей переходят на электронные контроллеры давления. Они точнее, имеют функции самодиагностики и защиты от сухого хода. Но механические реле до сих пор популярны из-за надёжности и простоты.

— Какой совет вы дадите новичку?
— Не экономьте на манометре. Хороший прибор с классом точности 1.5 стоит недорого, но спасёт от множества проблем. И всегда делайте записи: какие значения выставили, когда меняли давление в баке.

— Что самое важное в обслуживании?
— Раз в 3–6 месяцев проверяйте давление в гидроаккумуляторе. Оно может снижаться из-за микропробоев. Лучше сделать это профилактически, чем ждать поломки.

Вопросы и ответы

Заключение

Правильная настройка реле давления — залог стабильной и долгой работы системы водоснабжения. Она предотвращает частые включения насоса, снижает риск поломок и обеспечивает комфортный напор воды. Главное — действовать пошагово, использовать точные измерительные приборы и учитывать начальное давление в гидроаккумуляторе.

• Начинайте настройку с проверки давления воздуха в баке.
• Разница между Pвкл и Pвыкл должна быть не менее 1 атм.
• Никогда не настраивайте реле под напряжением.
• Проверяйте систему в реальных условиях после регулировки.
• Проводите профилактическую проверку раз в полгода.
