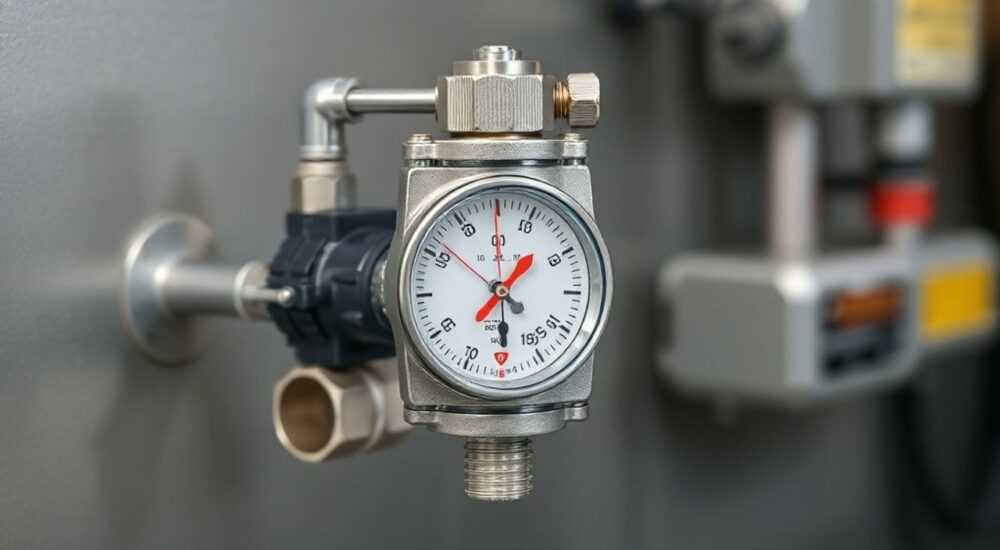

Как отрегулировать реле на гидроаккумуляторе

Реле давления на гидроаккумуляторе — ключевой элемент системы автономного водоснабжения. Оно отвечает за автоматическое включение и отключение насоса в зависимости от давления в системе, обеспечивая стабильный напор воды и продлевая срок службы оборудования. Неправильные настройки реле могут привести к частым срабатываниям, гидроударам или недостаточному давлению в трубах.

Принцип работы реле давления

Реле давления — это электромеханическое устройство, управляющее работой насоса в системе водоснабжения. Оно реагирует на изменения давления в гидробаке и замыкает или размыкает цепь питания насоса. Когда вода расходуется, давление падает до установленного нижнего предела (Pвкл), и реле включает насос. После закачки воды давление растёт, достигает верхнего порога (Pоткл), и реле отключает насос.
Основными компонентами реле являются мембрана, реагирующая на давление, и две пружины: большая регулирует нижний порог включения, меньшая — диапазон между включением и отключением (дифференциал). Эти пружины поджимаются гайками, вращение которых изменяет усилие срабатывания.
Работа реле тесно связана с параметрами гидроаккумулятора. Если давление воздуха в его эластичной мембране слишком низкое, резиновая груша будет чрезмерно растягиваться при каждом цикле, что быстро приведёт к её повреждению. Поэтому перед настройкой реле всегда проверяют давление в воздушной камере.

Какие параметры влияют на работу?

На эффективность системы влияют несколько ключевых факторов:

• Объём гидроаккумулятора — чем больше бак, тем реже включается насос.
• Высота подъёма воды и протяжённость трубопровода — определяют требуемый напор.
• Количество точек водоразбора — влияет на пиковую нагрузку.
• Тип насоса — поверхностный или погружной, его производительность и максимальное давление.

Например, в доме с двумя санузлами и душевой кабиной потребуется более высокий напор, чем в дачном домике с одной раковиной. Это напрямую влияет на выбор значений Pвкл и Pоткл.

Подготовка к настройке: что нужно знать и проверить

Перед началом регулировки необходимо обесточить насос и слить воду из системы. Это делается для безопасной работы и получения точных показаний. Откройте кран в самой нижней точке системы и дождитесь, пока давление упадёт до нуля.
Следующий шаг — проверка давления в воздушной камере гидроаккумулятора. Для этого используется автомобильный манометр, подключаемый к ниппелю на корпусе бака. Измерение проводится на пустом баке, без воды. Стандартные значения:

• Для баков объёмом 24–50 л — 1.0–1.2 атм;
• Для 80–100 л — 1.2–1.5 атм;
• Для систем с несколькими этажами — до 1.8 атм.

Если давление ниже нормы, его подкачивают насосом или компрессором. Если выше — стравливают через ниппель.

Инструменты и материалы для настройки

Для корректной регулировки вам понадобятся:

1. Манометр с классом точности не ниже 1.5 (желательно цифровой).
2. Отвёртка (часто требуется плоская) для доступа к гайкам реле.
3. Автомобильный насос или компрессор для подкачки бака.
4. Разводной ключ, если нужно отключить реле от трубы.
5. Чистая тряпка и перчатки — чтобы не повредить поверхности.

Убедитесь, что манометр установлен на выходе насосной станции или на ближайшем тройнике. Неточные показания давления — одна из главных причин некорректной настройки.

Пошаговая настройка параметров реле

Процесс регулировки прост, но требует внимания и аккуратности. Выполняйте действия последовательно.

Шаг 1: Установите давление в гидроаккумуляторе

• Отключите питание насоса.
• Слейте воду из системы через сливной кран.
• Подключите манометр к ниппелю бака.
• При необходимости подкачайте воздух до нужного значения.

Шаг 2: Включите систему и запишите начальные данные

• Закройте сливной кран.
• Включите питание насоса.
• Дайте системе накачать воду до полного отключения.
• Зафиксируйте значения Pвкл и Pоткл по манометру.

Шаг 3: Настройка гаек реле

Реле имеет две гайки:

• Большая гайка (обычно обозначена как ΔP или «P») — регулирует общее давление включения. Закручивая её по часовой стрелке, вы увеличиваете и Pвкл, и Pоткл одновременно.
• Малая гайка (часто помечена как «ΔP») — управляет разницей между Pвкл и Pоткл. Её регулировка не влияет на нижний порог.

Чтобы увеличить Pоткл, не меняя Pвкл, подтяните малую гайку. Чтобы повысить оба порога — подкручивайте большую.

Шаг 4: Проверка стабильности работы

• Откройте кран и наблюдайте за падением давления.
• Убедитесь, что насос включается точно при заданном Pвкл.
• После закрытия крана проверьте, что насос отключается на Pоткл.
• Повторите тест 3–4 раза в течение часа.

Оптимальный режим — 8–12 включений насоса в час. Более частые срабатывания указывают на слишком малый дифференциал или недостаточный объём бака.

Распространённые ошибки и их исправление

Даже опытные мастера допускают типичные ошибки при настройке реле. Знание этих проблем поможет избежать поломок и простоев.

Ошибка 1: Регулировка без проверки давления в баке

Многие начинают крутить гайки, не измерив давление в воздушной камере. Это приводит к чрезмерному растяжению мембраны и преждевременному выходу гидроаккумулятора из строя.
Решение: Всегда начинайте с проверки давления воздуха. Если оно 1.0 атм, Pвкл должно быть не менее 1.2 атм.

Ошибка 2: Слишком большой дифференциал

Разница между Pвкл и Pоткл более 1.5 атм вызывает перепады напора — от слабой струйки до резкого напора. Это дискомфортно для пользователей и вредит сантехнике.
Решение: Поддерживайте разницу в пределах 1.0–1.5 атм. Для бытовых систем оптимально 1.2 атм.

Ошибка 3: Превышение максимального давления

Некоторые владельцы «поднимают» Pоткл до 5–6 атм, считая, что это улучшит напор. Однако большинство сантехнических приборов рассчитаны максимум на 5 атм, а шланги и соединения могут не выдержать.
Решение: Не превышайте 5.5 атм. Идеальный диапазон для дома — 1.4–3.0 атм.

Эксплуатация после настройки: контроль и обслуживание

Правильная настройка — только начало. Чтобы система служила долго, требуется регулярный уход.
Рекомендуется проверять давление в гидроаккумуляторе каждые 3 месяца. Со временем воздух может медленно уходить, особенно если мембрана стареет. Падение на 0.3 атм уже требует подкачки.
Также осматривайте реле на наличие течей, окисления контактов и загрязнений. При необходимости промойте мембрану чистой водой — известковый налёт и песок нарушают чувствительность.

Когда нужна повторная настройка?

• После замены гидроаккумулятора или реле.
• При изменении количества точек водоразбора.
• Если появились шумы, вибрации или скачки давления.
• После длительного простоя системы.

Современные электронные реле (например, модели с цифровым дисплеем) позволяют сохранять настройки и диагностировать неисправности. Они дороже механических, но проще в настройке и надёжнее в работе.

Экспертное мнение

Главный принцип настройки — не стремиться к максимальному напору, а обеспечить стабильность и долговечность системы. Частые включения насоса сокращают его ресурс в 2–3 раза. Оптимальный интервал между запусками — 10–15 минут.
Не игнорируйте качество воды. Жёсткая вода и механические примеси забивают фильтры и повреждают мембрану реле. Установка предварительного фильтра — обязательное условие для долгой службы.
Выбор параметров зависит от конкретного дома. Для одноэтажного коттеджа достаточно Pвкл = 1.4 атм, Pоткл = 2.6 атм. Для двухэтажного здания лучше установить 1.8 и 3.0 атм соответственно.
Автоматизация процесса — перспективное направление. Системы с датчиками давления и Wi-Fi-управлением позволяют контролировать параметры удалённо и получать уведомления о неисправностях. Это особенно актуально для загородных домов, где владелец бывает не каждый день.

Вопросы и ответы

Заключение

Настройка реле давления — ответственный, но выполнимый процесс. Главное — действовать пошагово, опираться на точные измерения и учитывать особенности своей системы. Корректные параметры обеспечивают комфортный напор, снижают износ оборудования и экономят электроэнергию.

• Всегда начинайте настройку с проверки давления в воздушной камере гидроаккумулятора.
• Разница между включением и отключением должна быть 1.0–1.5 атм.
• Используйте точный манометр и выполняйте 2–3 тестовых цикла после каждой корректировки.
• Регулярно проверяйте систему — хотя бы раз в квартал.
• При сомнениях или сложных неисправностях обращайтесь к специалистам.
