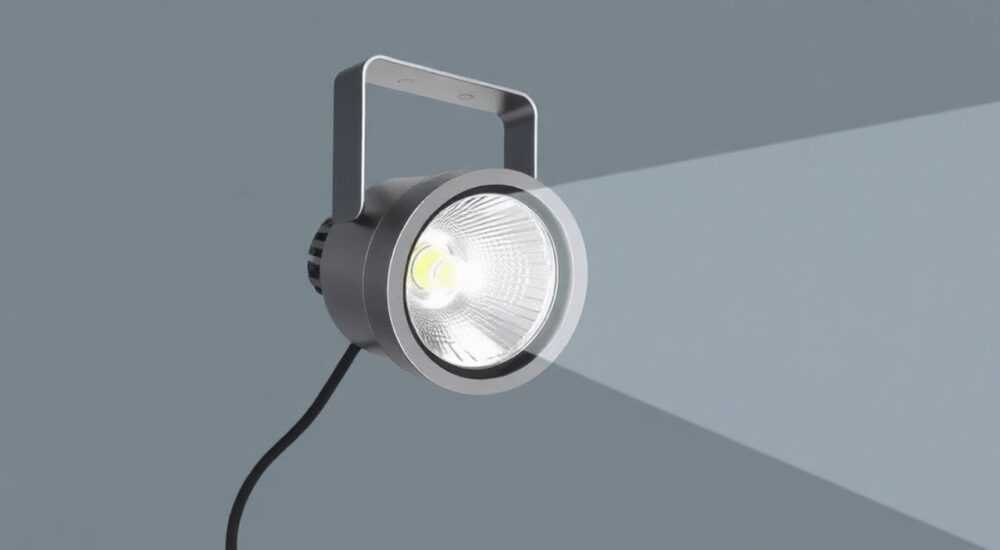

Как отремонтировать прожектор светодиодный 20 ватт

Светодиодные прожекторы мощностью 20 Вт широко используются для наружного освещения — от придомовых участков до промышленных объектов. Они энергоэффективны, долговечны и устойчивы к перепадам температур, но даже такие надёжные устройства могут выходить из строя. Проблема может крыться в блоке питания, повреждении светодиодной матрицы или окислении контактов. К счастью, ремонт 20-ваттного светодиодного прожектора зачастую возможен своими руками при наличии базовых навыков работы с электроникой.

Признаки неисправности светодиодного прожектора 20 Вт

Первый шаг в ремонте — определение характера поломки. Светодиодный прожектор может полностью перестать светить, мигать, тускло гореть или включаться с задержкой. Эти симптомы помогают сузить круг поиска неисправности. Например, мерцание часто указывает на проблемы с драйвером или скачки напряжения. Полное отсутствие свечения может быть вызвано обрывом цепи, сгоревшим светодиодом или вышедшим из строя источником питания.

Если прожектор работает, но светит слабее обычного, возможно частичное повреждение светодиодной цепочки или снижение эффективности драйвера. Также стоит обратить внимание на внешние признаки: потемнение корпуса, запах гари, следы коррозии или конденсата внутри — всё это указывает на перегрев или попадание влаги.

Как классифицировать неисправности?

• Полный отказ — лампа не включается ни при каких условиях.
• Мерцание — периодическое включение/выключение, особенно при включении.
• Тусклый свет — недостаточная яркость, не соответствующая заявленным 20 Вт.
• Нестабильная работа — устройство работает только в определённых условиях (температура, влажность).

Каждый из этих случаев требует системного подхода к диагностике. Не спешите выбрасывать устройство — более чем в 70% случаев причиной является именно драйвер, который легко заменить.

Устройство светодиодного прожектора 20 Вт

Чтобы эффективно ремонтировать устройство, важно понимать его конструкцию. Современный светодиодный прожектор на 20 Вт состоит из нескольких ключевых компонентов:

• Светодиодная матрица — плата с несколькими SMD-светодиодами (чаще всего SMD 5050 или 5630), которые излучают свет.
• Драйвер (источник питания) — преобразует переменное напряжение 220 В в постоянное, подходящее для светодиодов (обычно 12–36 В при токе 300–600 мА).
• Радиатор — алюминиевая пластина, отводящая тепло от светодиодов.
• Оптический элемент — линза или рассеиватель, формирующий световой поток.
• Корпус с защитой IP65/IP66 — обеспечивает защиту от пыли и влаги.

Драйвер чаще всего выполнен в виде компактной платы с конденсаторами, диодным мостом, микросхемой управления и дросселем. Именно он — самое уязвимое звено: электролитические конденсаторы со временем высыхают, особенно при эксплуатации в условиях перегрева.

Типы драйверов в 20-ваттных прожекторах

Диагностика и тестирование: как найти неисправность

Перед любым ремонтом необходимо безопасно вскрыть корпус и провести визуальный осмотр. Используйте пластиковую лопатку или отвёртку с изолированным жалом, чтобы не повредить уплотнитель. После вскрытия проверьте наличие следов перегрева, вздутых конденсаторов, обугленных дорожек на плате.

Для диагностики вам понадобятся:

• Мультиметр (в режиме прозвонки и измерения напряжения)
• Источник постоянного тока (можно использовать блок питания 12–24 В)
• Пинцет, изолента, термоусадка

Пошаговая диагностика

1. Отключите прожектор от сети и дайте ему остыть.
2. Вскройте корпус, сохраняя уплотнительную резинку.
3. Визуально осмотрите драйвер и светодиодную матрицу.
4. Прозвоните светодиоды мультиметром (в режиме проверки диодов). Работающий светодиод покажет падение напряжения 2,8–3,3 В.
5. Проверьте входное напряжение на клеммах драйвера (должно быть ~220 В при подключении).
6. Измерьте выходное напряжение драйвера (без нагрузки) — должно соответствовать паспортному (например, 30 В / 600 мА).

Если на выходе драйвера нет напряжения, а входное есть — проблема в драйвере. Если напряжение есть, но светодиоды не светят — вероятен обрыв цепи или повреждение матрицы.

Ремонт драйвера: пошаговая инструкция

Если диагностика показала неисправность драйвера, можно попробовать его отремонтировать. Самая частая причина — высохший электролитический конденсатор. Он теряет ёмкость, что приводит к нестабильной работе или полному отключению.

Необходимые инструменты

• Паяльная станция или паяльник 40–60 Вт
• Пинцет, бокорезы
• Новые конденсаторы (аналоги по ёмкости и напряжению)
• Флюс, припой, спирт для очистки

Процесс ремонта

1. Определите на плате конденсаторы (обычно цилиндрические элементы с маркировкой, например, 10 µF 400 В).
2. Осмотрите их — вздутие верхней крышки, подтёки — явные признаки неисправности.
3. Аккуратно выпаяйте неисправный конденсатор, не повредив дорожки.
4. Установите новый, соблюдая полярность (минус отмечен полосой на корпусе).
5. Повторно соберите схему и проверьте работу под нагрузкой.

Если после замены конденсатора драйвер не заработал, возможно, повреждена микросхема управления или диодный мост. В этом случае проще заменить весь блок.

Замена светодиодов и матрицы

Если драйвер исправен, но свет не горит, проблема может быть в светодиодах. При последовательном соединении выход одного элемента из строя обрывает всю цепь.

Как проверить светодиоды?

Подайте на матрицу напряжение от внешнего источника (например, 12 В от блока питания). Если цепочка не светится, прозванивайте каждый светодиод по отдельности. Обычно в 20-ваттном прожекторе используется 6–10 светодиодов по 3 В каждый, соединённых последовательно.

При обнаружении сгоревшего элемента его можно:

• Заменить на аналогичный (SMD 5630, 5730 и т.д.)
• Замкнуть перемычкой (временно, но снижает общую мощность)
• Заменить всю матрицу целиком

Пайка SMD-светодиодов требует аккуратности. Используйте паяльник с тонким жалом и минимальное количество припоя. Перегрев может повредить контактные площадки.

Восстановление контактов и пайка проводов

Окисление и плохие контакты — частая причина отказа, особенно в уличных условиях. Проверьте все соединения: от клемм до платы, от драйвера до матрицы.

Что делать при окислении?

1. Очистите контакты спиртом или специальным очистителем.
2. Зачистите окислившиеся провода до металлического блеска.
3. Перепаяйте соединения, используя припой с флюсом.
4. Заизолируйте места пайки термоусадкой.

Если провода оборваны внутри изоляции, замените их на новые с сечением не менее 0,75 мм².

Гид по замене драйвера: выбор аналога

Если ремонт невозможен, лучшее решение — замена драйвера на совместимый аналог. При выборе нового блока питания ориентируйтесь на:

• Выходное напряжение (V): должно соответствовать требованиям матрицы (например, 30–36 В)
• Выходной ток (mA): обычно 500–600 мА для 20 Вт
• Мощность: не менее 20 Вт, с запасом 10–15%
• Тип: импульсный, с защитой от КЗ и перегрева

Популярные модели драйверов для 20 Вт

Подключение нового драйвера: чётко следуйте схеме — L (фаза) и N (ноль) на вход, + и – на выход к светодиодной матрице. Никогда не перепутайте полярность.

Типичные ошибки при ремонте и как их избежать

• Работа под напряжением — всегда отключайте питание перед началом ремонта.
• Использование несовместимого драйвера — не подключайте блок с другим током или напряжением.
• Повреждение дорожек при пайке — не держите паяльник долго на плате.
• Игнорирование герметичности — после сборки проверьте, плотно ли закрывается крышка.

Экспертное мнение

Сергей рекомендует держать под рукой универсальный драйвер на 20–30 Вт и набор SMD-светодиодов — это позволяет оперативно ремонтировать большинство моделей. Также он советует устанавливать прожекторы через УЗО и стабилизатор напряжения, чтобы продлить срок службы.

Вопросы и ответы

Заключение

Ремонт светодиодного прожектора 20 Вт — реальная задача для домашнего мастера. В большинстве случаев причина поломки кроется в драйвере, который можно отремонтировать или заменить. Важно действовать пошагово: начать с визуального осмотра, затем провести диагностику мультиметром, и только после этого приступать к пайке или замене компонентов.

• Наиболее частая причина поломки — неисправность драйвера, особенно из-за высохших конденсаторов.
• Всегда проверяйте входное и выходное напряжение перед ремонтом.
• При замене драйвера выбирайте модель с совпадающими параметрами тока и напряжения.
• После ремонта обязательно восстановите герметичность корпуса.
• Профилактика — установка через стабилизатор и защиту от перепадов напряжения.
