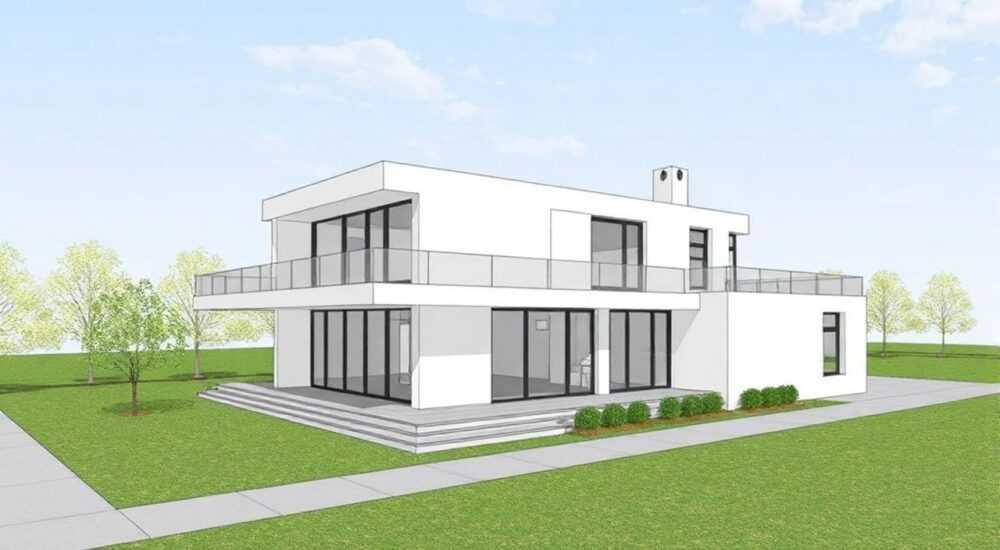

Как перенести файл из архикада в скетчап

Перенос файлов из ArchiCAD в SketchUp — задача, с которой сталкиваются архитекторы, дизайнеры интерьеров и специалисты по BIM, работающие в мультиплатформенной среде. ArchiCAD — мощный инструмент для создания точных BIM-моделей, а SketchUp — популярная среда для визуализации, концептуального проектирования и презентаций. Часто требуется перенести геометрию, материалы, уровни или даже структуру помещения из ArchiCAD в SketchUp, чтобы быстро создать визуально привлекательную сцену, провести анализ пространства или подготовить материал для клиента. Однако между этими программами нет прямой «однокнопочной» интеграции, и процесс требует понимания форматов обмена, ограничений импорта и лучших практик. Неправильный подход может привести к потере детализации, искажению масштабов, сбоям в текстурах или даже к полной неработоспособности модели.

Зачем переносить модель из ArchiCAD в SketchUp?

ArchiCAD идеально подходит для создания точных, информационно насыщенных BIM-моделей, но его интерфейс не всегда оптимален для быстрой визуализации или создания презентационных сцен. SketchUp, напротив, предлагает интуитивную работу с геометрией, огромную библиотеку компонентов, простой экспорт в 3D-печать, VR и видео. Многие архитектурные бюро используют ArchiCAD для технической документации, а SketchUp — для финальной визуализации, рендеринга в Enscape или Lumion. Перенос модели позволяет сохранить точность исходных данных, не перестраивая всё заново.

Представьте: вы создали в ArchiCAD детальную модель квартиры с учётом всех конструкций, окон, дверей и отделки. Клиент хочет увидеть, как будет выглядеть интерьер при новом освещении и мебели. В ArchiCAD это возможно, но требует времени и навыков. В SketchUp вы за 15 минут добавите компоненты из 3D Warehouse, настроите свет и сделаете анимацию — и всё это на основе точной геометрии, полученной из BIM-модели.

Настройки экспорта в ArchiCAD: что важно знать

Успешный перенос начинается с правильной настройки экспорта. ArchiCAD позволяет экспортировать в несколько форматов: FBX, DWG, DXF, IFC, OBJ, 3DS. Не все они одинаково эффективны. Для работы с SketchUp рекомендуется использовать FBX (для сохранения материалов и текстур) или DWG/DXF (для точной геометрии).

Перед экспортом убедитесь, что:
— Все ненужные элементы (например, мебель, растения, временные конструкции) скрыты или удалены;
— Модель проверена на пересечения и ошибки геометрии через «Проверку модели» (Model Check);
— Материалы привязаны к элементам, а не к слоям — иначе они не перенесутся;
— Используется масштаб 1:1, а единицы измерения — миллиметры (это критично для точности в SketchUp).

Также важно: экспортируйте только нужные уровни. Если вы экспортируете всю модель целиком, в SketchUp вы получите тонну лишней геометрии — лестницы, коммуникации, мебель, которая не нужна для визуализации. Используйте «Представления» (Views) в ArchiCAD, чтобы создать отдельное представление только для экспорта.

Способы импорта в SketchUp: FBX, DWG, IFC — сравнение

Выбор формата определяет, насколько точно и быстро вы получите результат. Ниже — сравнение трёх основных вариантов.

FBX — наиболее сбалансированный выбор. Он поддерживает не только геометрию, но и текстуры, освещение, анимацию и даже материалы с прозрачностью. DWG/DXF — «старый добрый» стандарт, но без материалов. Вы получите чистые линии и поверхности, но придётся вручную назначать текстуры в SketchUp. IFC — формат для обмена между BIM-системами, но SketchUp не является полноценной BIM-платформой, поэтому поддержка IFC здесь ограничена.

Пошаговая инструкция: экспорт в FBX и импорт в SketchUp

Этот метод — оптимальный для тех, кто хочет сохранить материалы, текстуры и структуру модели без ручной настройки.

1. В ArchiCAD откройте модель, которую нужно перенести.
2. Перейдите в меню Файл → Экспорт → 3D-модель.
3. Выберите формат FBX (*.fbx).
4. Нажмите Параметры и настройте:
   • Масштаб: 1:1, единицы — миллиметры;
   • Экспорт текстур: включить;
   • Экспорт материалов: включить;
   • Экспорт геометрии: только поверхности (не линии);
   • Объединить объекты: включить (чтобы избежать фрагментации);
   • Использовать UV-координаты: включить.
5. Укажите путь сохранения и нажмите Экспорт.
6. Откройте SketchUp Pro.
7. Перейдите в Файл → Импорт.
8. Выберите файл FBX и нажмите Открыть.
9. В окне настроек импорта:
   • Установите Масштаб: 1 мм = 1 единица;
   • Выберите Импортировать текстуры;
   • Оставьте Объединить объекты включённым.
10. Нажмите Импортировать.

После импорта проверьте, что все поверхности имеют текстуры. Если какие-то материалы не загрузились — проверьте путь к текстурам в папке с FBX-файлом. Иногда SketchUp не может найти файлы, если они были перемещены.

Пошаговая инструкция: экспорт в DWG/DXF и импорт в SketchUp

Этот метод подходит, если вам важна точность геометрии, а материалы можно назначить вручную — например, при подготовке чертежей или для последующего рендеринга в V-Ray.

1. В ArchiCAD перейдите в Файл → Экспорт → DWG/DXF.
2. Выберите формат DWG (версия 2018 или 2021 — лучше совместимость).
3. В настройках экспорта:
   • Выберите Экспорт как: 3D-модель (не 2D-чертёж!);
   • Включите Экспорт поверхностей и Экспорт геометрии;
   • Отключите Экспорт текстур — они не поддерживаются;
   • Установите Масштаб: 1:1, единицы — миллиметры;
   • Включите Объединять слои, чтобы избежать сотен слоёв в SketchUp.
4. Сохраните файл.
5. Откройте SketchUp Pro.
6. Перейдите в Файл → Импорт.
7. Выберите файл DWG и нажмите Открыть.
8. В окне импорта:
   • Выберите 3D-модель;
   • Установите масштаб: 1 мм = 1 единица;
   • Включите Импортировать как компоненты (для удобной редакции).
9. Нажмите Импортировать.
10. После импорта используйте инструмент Материалы в SketchUp, чтобы вручную назначить текстуры на стены, полы, потолки.

Частые ошибки и как их избежать

Даже при соблюдении всех шагов могут возникнуть проблемы. Вот самые распространённые:

• Модель слишком большая и тормозит SketchUp. Решение: перед экспортом в ArchiCAD используйте «Скрыть всё», затем включайте только нужные элементы. Экспортируйте по частям — например, отдельно стены, отдельно мебель.
• Текстуры не загружаются. Решение: проверьте, что файлы текстур находятся в той же папке, что и FBX. Используйте относительные пути, а не абсолютные.
• Геометрия искажена. Решение: убедитесь, что в ArchiCAD установлен масштаб 1:1 и единицы — миллиметры. Никогда не используйте метры или сантиметры для экспорта в FBX/DWG.
• SketchUp не открывает FBX. Решение: убедитесь, что у вас SketchUp Pro. Бесплатная версия не поддерживает FBX. Также обновите драйверы видеокарты — проблема часто возникает на старых системах.
• Появляются «лишние» поверхности. Решение: в ArchiCAD перед экспортом удалите все временные элементы, скрытые слои и ненужные геометрические примитивы.

Экспертное мнение: советы от архитектора с 12-летним опытом

Алексей также рекомендует использовать плагин SketchUp to Enscape для мгновенной визуализации после импорта. После того как модель загружена в SketchUp, он одним кликом запускает Enscape — и получает реалистичный рендер с динамическим освещением и отражениями, не выходя из среды.

Он также подчёркивает: «Не забывайте о названиях слоёв. В ArchiCAD называйте слои понятно: “Стены_Кухня”, “Пол_Ламинат”. В SketchUp это поможет быстро найти нужные поверхности при назначении материалов».

Вопросы и ответы

Заключение

Перенос модели из ArchiCAD в SketchUp — не просто техническая задача, а стратегический приём, позволяющий эффективно сочетать точность BIM с мощью визуализации. Правильный выбор формата (FBX для презентаций, DWG для чертежей), тщательная подготовка модели в ArchiCAD и понимание ограничений SketchUp — ключ к успеху. Не пытайтесь перенести всё сразу: фокусируйтесь на том, что действительно нужно клиенту — оболочке, материалам, освещению.

Работа с двумя платформами требует дисциплины. Создавайте шаблоны экспорта, настраивайте стандартные настройки, храните текстуры в единой папке. Со временем этот процесс станет автоматизированным, и вы сможете за 10 минут превратить сложную BIM-модель в впечатляющую визуализацию.

• FBX — лучший формат для сохранения материалов и текстур.
• DWG/DXF — идеален для точной геометрии, но требует ручной привязки текстур.
• Всегда экспортируйте в миллиметрах и масштабе 1:1.
• Очищайте модель в ArchiCAD перед экспортом — удаляйте лишние элементы и слои.
• Используйте плагины CleanUp и Solid Tools в SketchUp для оптимизации импортированной модели.
