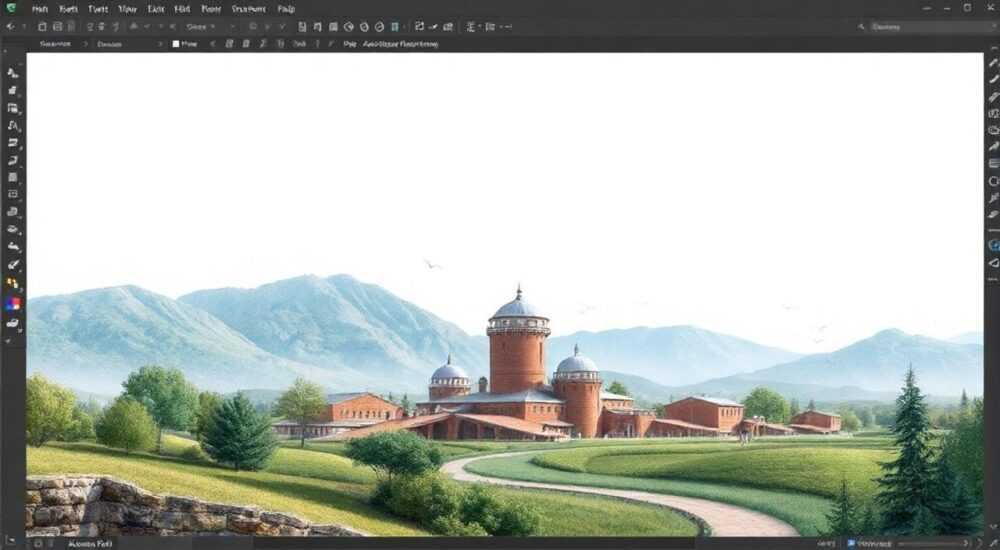

Как перенести фото в автокад

В AutoCAD можно перенести изображение с помощью вставки растрового файла, привязки его к чертежу и последующей настройки масштаба, положения и прозрачности. Основной способ — использование команды «Изображение» (или IMAGE) через вкладку «Вставка». Важно учитывать формат файла, разрешение и необходимость геопривязки при работе с планами или снимками местности.

Как вставить фото в AutoCAD: пошаговая инструкция

Перенос фотографии в AutoCAD начинается с команды вставки растрового изображения. Это стандартная функция, доступная во всех современных версиях программы, включая AutoCAD 2023–2026. Процесс прост, но требует внимания к деталям, особенно если изображение используется как основа для проектирования.

Для начала откройте чертёж, в который нужно вставить фото. Перейдите на вкладку «Вставка» в ленте инструментов. В группе «Ссылки» найдите кнопку «Изображение». При нажатии откроется диалоговое окно выбора файла. Выберите нужное изображение с расширением JPG, PNG, BMP или другим поддерживаемым форматом.

После выбора файла AutoCAD предложит указать точки вставки, масштаб и поворот. Можно включить опцию «Указать на экране», чтобы задать параметры вручную. Это особенно полезно, когда требуется точно совместить фото с существующими объектами чертежа.

• Нажмите «Вставить» → «Изображение»;
• Выберите файл на диске;
• Укажите точку вставки на чертеже;
• Задайте масштаб и угол поворота (по необходимости);
• Подтвердите вставку.

Альтернативные способы вставки

Кроме стандартного метода, существуют дополнительные варианты. Например, можно перетащить изображение прямо из проводника Windows в окно AutoCAD. Этот способ работает быстро, но не даёт контроля над начальными параметрами. Программа автоматически вставляет изображение с масштабом 1:1 и без привязки.

Ещё один подход — использование командной строки. Введите IMAGEATTACH и нажмите Enter. Эта команда открывает тот же диалог, но позволяет использовать её в скриптах или макросах. Полезно для автоматизации повторяющихся задач.

Форматы и требования к изображениям

AutoCAD поддерживает несколько растровых форматов, но не все одинаково эффективны. От выбора формата зависит качество, размер файла и возможность дальнейшей обработки. Знание ограничений поможет избежать проблем с производительностью.

Наиболее распространённые форматы:

• JPG/JPEG — компактный, с потерями, подходит для фотографий;
• PNG — поддерживает прозрачность, без потерь, идеален для схем и логотипов;
• BMP — несжатый, высокое качество, но большой объём;
• TIF/TIFF — профессиональный формат, поддерживает слои и геоданные, часто используется в ГИС;
• PDF — можно вставлять как подложку, особенно если это сканированный чертёж.

Привязка изображения по точкам: как сделать точную геопривязку

Вставка фото — только первый шаг. Критически важна его геопривязка, особенно если вы используете снимок местности, аэрофотосъёмку или отсканированный план. Без привязки изображение остаётся «плавающим» объектом, не соответствующим реальным координатам.

Привязка выполняется через команду GEOREFERENСE (в некоторых версиях — через контекстное меню изображения). Процесс заключается в назначении известным точкам на фото реальных координат из чертежа.

1. Выделите вставленное изображение.
2. Щёлкните правой кнопкой мыши и выберите «Геопривязка».
3. Нажмите «Добавить точку привязки».
4. Укажите точку на изображении (например, угол здания).
5. Введите соответствующие X, Y координаты из чертежа или укажите точку на чертеже.
6. Повторите для 3–4 точек (чем больше, тем точнее).
7. Подтвердите привязку.

Автоматическая привязка через GPS-данные

Если фото сделано на смартфон с включённым GPS, в метаданных может быть широта и долгота. Некоторые плагины AutoCAD (например, Autodesk ReCap или сторонние инструменты) могут использовать эти данные для автоматической привязки. Однако, встроенная поддержка ограничена — чаще приходится конвертировать координаты в местную систему (например, СК-42 или WGS84).

Работа с масштабом и положением изображения

После вставки фото может быть слишком большим, маленьким или смещённым. Чтобы исправить это, нужно корректировать масштаб и положение. Лучше всего делать это в два этапа: сначала приблизительная настройка, затем точная привязка.

Для изменения масштаба выделите изображение. В палитре свойств (CTRL+1) найдите параметр «Масштаб». Можно задать значение по X, Y, Z (Z игнорируется для 2D). Если вы знаете, что 1 см на фото = 10 м на местности, масштаб будет 1:1000.

Для перемещения используйте команду MOVE. Укажите базовую точку на изображении и целевую — на чертеже. Это удобно, если вы уже знаете, где должен находиться объект.

Контроль точности: как проверить масштаб

Самый надёжный способ — измерить расстояние между двумя точками на фото и сравнить с реальным. Например, если на фото видна дорога шириной 6 метров, измерьте её в AutoCAD. Если получилось 6000 мм — масштаб верный. Если 600 мм — увеличьте масштаб в 10 раз.

• Используйте команду DIST для измерения расстояний.
• Сравнивайте с известными размерами на местности.
• Корректируйте масштаб до полного совпадения.

Управление слоями и прозрачностью подложки

Изображение в AutoCAD — это отдельный объект, который можно организовать на специальном слое. Это важно для управления видимостью, печатью и редактированием. Создайте слой с названием, например, «Подложка_Фото», и переместите туда изображение.

Чтобы изменить слой:

• Выделите изображение;
• В палитре свойств найдите «Слой»;
• Выберите нужный слой из списка или создайте новый.

Прозрачность помогает видеть чертёж под изображением. Особенно актуально при накладывании фото на существующие линии. В AutoCAD прозрачность настраивается глобально для всего изображения.

Для включения:

1. Выделите изображение.
2. Откройте палитру свойств (CTRL+1).
3. Найдите параметр «Прозрачность».
4. Установите значение от 0 (непрозрачное) до 90 (почти прозрачное).
5. Включите опцию «Показывать прозрачность» в настройках визуализации (VIEWTAB → «Визуальные стили» → «Концептуальный» или «Двухмерный каркас»).

Ошибки и их решение при вставке фото

Даже опытные пользователи сталкиваются с типичными проблемами. Знание частых ошибок помогает экономить время и избегать разочарований.

Изображение не отображается

Возможно, файл был перемещён или удалён. AutoCAD хранит только путь к изображению, а не сам файл. Если путь недоступен — появляется «сломанная» ссылка.

Решение:

• Используйте команду EXTERNALREFERENCES (или «Внешние ссылки»);
• Найдите изображение со статусом «Отсутствует»;
• Щёлкните правой кнопкой → «Переопределить путь»;
• Укажите новое расположение файла.

Низкая производительность

Большие изображения или их большое количество замедляют работу. Особенно при панорамировании и масштабировании.

Решение:

• Уменьшите разрешение изображения в графическом редакторе;
• Используйте формат JPG с умеренным сжатием;
• Отключите отображение изображений при помощи слоёв или команды IMAGEFRAME (0 — скрыть рамку, 2 — показать без изображения);
• Рассмотрите использование облачных ссылок (Autodesk Docs) для хранения тяжёлых файлов.

Изображение «плывёт» при зуме

Это происходит при неправильной привязке или изменении системы координат. Проверьте, не менялась ли UCS или не был ли применён некорректный трансформ.

Решение:

• Повторите геопривязку;
• Проверьте, не включён ли режим динамического ввода (DYN), который может искажать ввод точек;
• Убедитесь, что изображение не было случайно повернуто или деформировано.

Экспертное мнение

По её словам, лучшие практики включают:

• Хранение оригиналов изображений в отдельной папке с проектом;
• Использование шаблонов чертежей с преднастроенными слоями для подложек;
• Применение блоков с атрибутами для описания каждой вставленной подложки (автор, дата, масштаб).

Также она отмечает рост использования технологий машинного обучения для автоматического распознавания объектов на фото и их преобразования в векторные контуры. Хотя это пока не встроено в AutoCAD, сторонние плагины (например, Scan2CAD или Raster Design) уже предлагают такие функции.

Вопросы и ответы

Заключение

Перенос фото в AutoCAD — это не просто вставка картинки, а часть серьёзного проектировочного процесса. От правильности выполнения зависит точность чертежа, скорость работы и качество финального продукта. Современные инструменты позволяют не только вставить изображение, но и точно привязать его к координатной сетке, настроить прозрачность и интегрировать в общий проект.

• Используйте команду IMAGEATTACH для точной вставки.
• Привязывайте изображение минимум по трём точкам.
• Храните файлы отдельно, чтобы не увеличивать размер DWG.
• Настройте прозрачность для удобства черчения.
• Проверяйте производительность при работе с крупными подложками.
