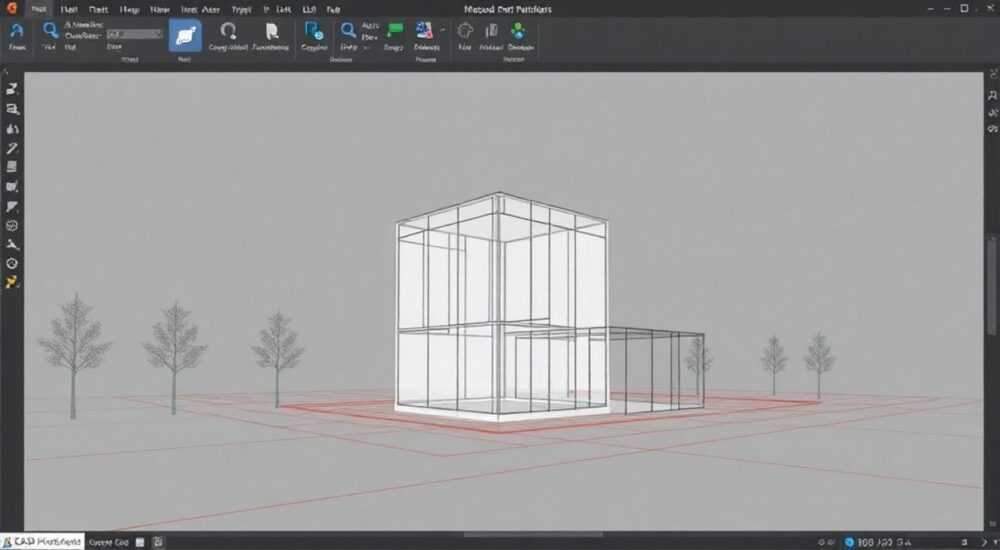

Как перенести объект в другой слой автокад

В AutoCAD перенос объектов между слоями — это базовая, но критически важная операция для эффективной организации чертежа. Правильное распределение элементов по слоям позволяет упростить редактирование, контроль видимости и подготовку документации. Главное правило: всегда проверяйте текущий активный слой перед созданием или перемещением объектов, чтобы избежать путаницы.

Зачем нужны слои в AutoCAD

Слои в AutoCAD выполняют функцию визуальных и логических контейнеров для объектов. Они позволяют группировать элементы по признакам: типу (линии, текст, размеры), материалу, фазе строительства или системе (например, электрика, водоснабжение). Без правильного использования слоёв чертёж быстро превращается в хаотичную массу линий, которую невозможно редактировать или читать.

Каждый слой имеет свои свойства: цвет, тип линии, толщину и состояние (включен/выключен, заморожен/разморожен). Это даёт возможность скрывать ненужные части чертежа, например, отключив слой с коммуникациями при работе над архитектурной частью. Такая организация повышает производительность и снижает риск ошибок.

Использование слоёв также критично при подготовке печати. Вы можете настроить вывод только определённых слоёв, задать масштабы линий или экспортировать отдельные системы в PDF. Стандарты, такие как ГОСТ 2.304–81 и BIM-методологии, требуют строгого соблюдения структуры слоёв.

Основные способы переноса объекта в другой слой

В AutoCAD существует несколько способов изменения слоя объекта. Каждый подходит для разных ситуаций: от единичного перемещения до массовой коррекции сотен элементов.

Первый и самый простой способ — через палитру «Свойства». После выделения объекта достаточно открыть палитру (горячая клавиша Ctrl+1) и в поле «Слой» выбрать нужное значение из выпадающего списка. Этот метод идеален для точечной работы, когда нужно быстро исправить один или два элемента.

Второй способ — использование ленты инструментов. На вкладке «Главная» в группе «Свойства» есть выпадающий список слоёв. При выделении объекта в него подгружается текущий слой, и его можно изменить прямо оттуда. Удобно тем, что не требует открытия дополнительных окон.

Третий способ — команда командной строки. Команда _CHPROP (Change Properties) позволяет изменить слой без вызова палитры. После её ввода AutoCAD запросит выбор объектов, затем предложит изменить слой. Есть и более гибкая команда — _PROPERTIES, которая открывает ту же палитру, но через командную строку.

Для массовых операций применяются фильтры свойств (_FILTER) и быстрый выбор (_QSELECT). Эти инструменты позволяют найти все объекты определённого типа, цвета или слоя и одновременно перенести их в новый слой. Особенно полезно при реорганизации старых чертежей.

Пошаговое руководство: как перенести объект в другой слой

Шаг 1: Подготовка — проверка структуры слоёв

Перед тем как переносить объекты, убедитесь, что целевой слой существует. Откройте диспетчер слоёв командой _LAYER (или LA). Проверьте наличие нужного слоя. Если его нет — создайте: нажмите «Новый», задайте имя, цвет и тип линии.

Шаг 2: Выбор объектов

Выделите объекты, которые нужно перенести. Можно кликать по каждому, использовать рамку выделения или фильтр. Для сложных чертежей удобно временно выключить ненужные слои, чтобы не зацепить лишнее.

Шаг 3: Изменение слоя через палитру свойств

• Нажмите Ctrl+1, чтобы открыть палитру «Свойства».
• В разделе «Общие» найдите поле «Слой».
• Щёлкните по текущему значению и выберите нужный слой из списка.
• Закройте палитру — изменения применятся автоматически.

Шаг 4: Альтернатива — изменение через ленту

1. Перейдите на вкладку «Главная».
2. В группе «Свойства» найдите список «Слой».
3. Выделите объект — в списке появится его текущий слой.
4. Выберите новый слой из выпадающего меню.

Шаг 5: Массовое изменение через QSELECT

1. Введите команду QSELECT в командной строке.
2. В окне фильтра выберите: объект (например, LINE), свойство (Слой), оператор («= Равно»), значение (старый слой).
3. Нажмите «ОК» — все подходящие объекты будут выделены.
4. Откройте палитру свойств и измените слой для всей группы.

Типичные ошибки и как их избежать

Одна из самых распространённых ошибок — изменение слоя без предварительной проверки. Пользователи часто меняют слой объекта, не убедившись, что он действительно должен там находиться. Например, размеры могут случайно попасть на слой с конструктивом, что нарушит стандарт оформления.

Вторая ошибка — работа с активным слоём. Если вы создаёте новые объекты, они автоматически попадают на текущий активный слой. Многие забывают его менять и рисуют стены на слое текста. Решение — всегда следить за индикатором текущего слоя на ленте.

Третья проблема — дублирование слоёв. Иногда пользователи создают новый слой вместо использования существующего, просто потому что не нашли его в списке. Чтобы избежать этого, используйте фильтрацию в диспетчере слоёв или команду _LAYMRG для слияния слоёв.

Четвёртая ошибка — игнорирование состояния слоя. Объект можно перенести на замороженный слой. Он станет невидимым, и пользователь может подумать, что он исчез. Поэтому перед переносом убедитесь, что целевой слой включён и разморожен.

Продвинутые методы работы со слоями

Для профессионалов доступны более мощные инструменты. Например, использование LISP-скриптов для автоматизации переноса объектов по заданным правилам. Простой скрипт может переносить все тексты с высотой менее 2.5 мм на слой TEXT-SMALL.

Другой метод — применение внешних инструментов, таких как AutoCAD Express Tools. Команда _LAYTRANS (Layer Translator) позволяет переносить слои между чертежами и даже переименовывать их по шаблону. Это незаменимо при стандартизации проектов в команде.

Также стоит использовать шаблоны чертежей (.DWT) с заранее настроенными слоями. Это гарантирует, что каждый новый проект будет соответствовать корпоративным стандартам. Шаблон можно обновлять централизованно.

Использование условного форматирования

AutoCAD не имеет встроенной системы условного форматирования, как Excel, но с помощью сочетания _QSELECT, _FILTER и скриптов можно имитировать подобное поведение. Например: «найти все окружности диаметром более 500 мм и перенести на слой CIRCLE-LARGE».

Работа с внешними ссылками (XREF)

Если объект находится во внешней ссылке, его нельзя напрямую перенести на другой слой. Но можно использовать «слоевые заместители» (Layer Override) в диспетчере XREF. Там можно изменить цвет, тип линии или видимость слоя из прикреплённого файла, не редактируя сам XREF.

Экспертное мнение

Интервью с Дмитрием Ковалёвым, главным специалистом по CAD-стандартизации

— Дмитрий, какие рекомендации вы даёте новичкам по работе со слоями?

— Первое: не бойтесь использовать много слоёв. Лучше иметь 50 правильно названных слоёв, чем 5 с непонятными названиями. Второе: всегда следуйте стандарту — будь то ГОСТ, ISO или внутренний регламент компании. Третье: регулярно проводите «генеральную уборку» — удаляйте неиспользуемые слои, объединяйте дубли.

— Какие инструменты вы считаете наиболее эффективными?

— Для повседневной работы — QSELECT и палитра свойств. Для командной среды — Layer Translator и шаблоны. А для автоматизации — LISP или .NET-приложения. Мы внедрили систему, где при открытии чертежа запускается проверка слоёв, и если обнаруживаются отклонения — выдаётся предупреждение.

Вопросы и ответы

Заключение

Управление слоями — это фундамент качественного чертежа в AutoCAD. Умение правильно переносить объекты между слоями экономит часы работы, предотвращает ошибки и обеспечивает соответствие стандартам. Главное — действовать осознанно, использовать подходящие инструменты и не пренебрегать проверками.

• Всегда проверяйте текущий активный слой перед созданием объектов.
• Используйте палитру свойств (Ctrl+1) для быстрой смены слоя.
• Применяйте QSELECT и LAYMRG для массовых операций.
• Следите за стандартами именования слоёв в вашей команде.
• Регулярно проводите ревизию слоёв и удаляйте неиспользуемые.
