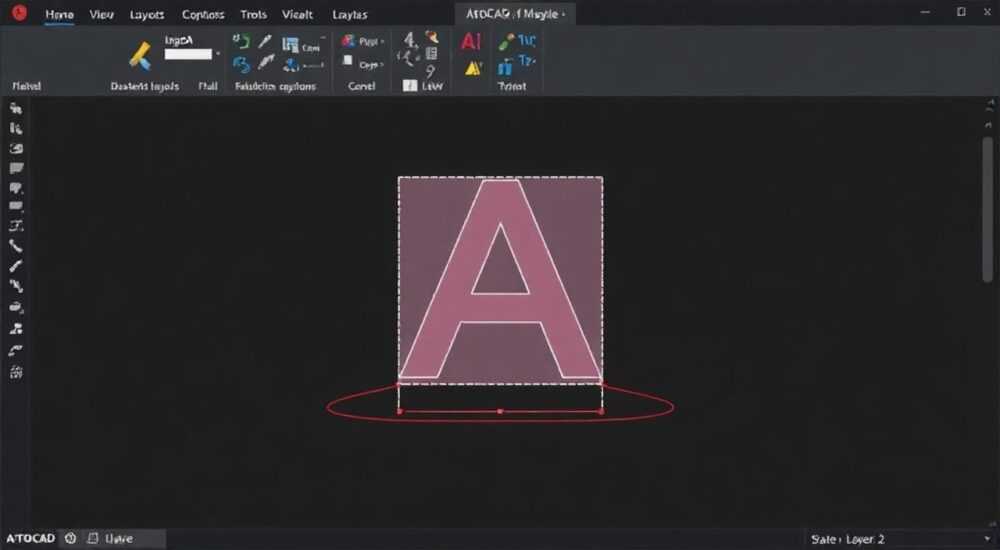

Как перенести объекты с одного слоя на другой в автокаде

Перенос объектов между слоями в AutoCAD — одна из базовых, но критически важных операций при работе с чертежами. Правильное управление слоями позволяет структурировать проект, упрощает редактирование и повышает производительность команды. Владение инструментами перемещения объектов по слоям необходимо как новичкам, так и опытным проектировщикам.

Основные понятия о слоях в AutoCAD

Слой в AutoCAD — это виртуальный уровень, на котором размещаются графические объекты. Каждый слой имеет уникальное имя, цвет, тип линии, толщину и другие свойства. Работа со слоями позволяет логически группировать элементы чертежа: например, отдельный слой для стен, окон, электропроводки или мебели. Это особенно важно в архитектурных и инженерных проектах, где чертёж состоит из множества взаимосвязанных компонентов.
Управление видимостью и печатью также осуществляется через слои. Вы можете временно скрыть ненужные элементы, заморозить слой или заблокировать его для предотвращения случайного редактирования. Такая гибкость делает систему слоёв основой организованной работы в AutoCAD.
Представьте, что вы работаете над планом этажа. Если все объекты находятся на одном слое, внести изменения будет крайне сложно. А если стены, двери и окна — на разных, вы можете быстро выбрать и изменить только нужную группу, не затрагивая остальное. Именно поэтому знание, как перенести объекты с одного слоя на другой, становится ключевым навыком.

Методы перевода объектов на другой слой

Существует несколько способов переноса объектов между слоями. Выбор метода зависит от количества объектов, точности требований и привычек пользователя. Наиболее распространённые подходы — через палитру «Свойства», ленту «Главная» и командную строку.
Первый и самый наглядный способ — выбор объекта и прямое изменение его свойств. Этот метод подходит для единичных или небольших групп объектов. Второй — использование инструментов быстрого доступа на ленте, что ускоряет процесс при частых операциях. Третий — командная строка и специальные команды, такие как CHANGELAYER, которые позволяют работать с сотнями объектов одновременно.
Также можно использовать фильтрацию по свойствам. Например, если вам нужно перенести все объекты красного цвета на определённый слой, вы можете отфильтровать их и применить массовое изменение. Это особенно полезно при импорте чертежей из других источников, где слои могут быть неструктурированы.

Пошаговый алгоритм простого переноса

• Выберите объекты, которые нужно переместить (щёлкните мышью или выделите рамкой).
• Откройте палитру «Свойства» (команда PROPERTIES или CTRL+1).
• Найдите параметр «Слой» и выберите из выпадающего списка нужный слой.
• Нажмите Enter или щёлкните вне палитры — изменения применятся автоматически.

Работа с палитрой «Свойства» и лентой «Главная»

Палитра «Свойства» — один из самых мощных инструментов в AutoCAD. Она отображает все характеристики выбранных объектов, включая слой, цвет, тип линии, масштаб аннотации и многое другое. При выделении нескольких объектов с разными свойствами поля становятся пустыми или показывают значение «несколько» — это сигнал, что свойства не единообразны.
Изменение слоя через палитру происходит мгновенно. После выбора нового значения объекты автоматически получают все назначенные слоем характеристики, если они не были переопределены локально. Например, если у объекта был установлен цвет «по слою», он изменится на цвет целевого слоя.
Альтернативный способ — использование ленты «Главная». В группе «Свойства» есть раскрывающийся список слоёв. Выделите объекты, выберите нужный слой из списка — и готово. Этот интерфейс более удобен для пользователей, предпочитающих работу с мышью и визуальные элементы управления.

Массовые операции и быстрые команды

Когда требуется перенести десятки или сотни объектов, ручной способ становится неэффективным. На помощь приходят команды и инструменты массовой обработки. Одна из самых полезных — команда CHANGELAYER. Она позволяет выбрать объекты и указать целевой слой за один шаг.
Другой подход — использование Quick Select (Быстрый выбор). Эта функция доступна через контекстное меню (при выделении) или через палитру «Свойства». Вы можете задать критерии: тип объекта, цвет, текущий слой и т.д. Например, выбрать все линии на слое «TEMP» и перенести их на «WALLS».

Как использовать Quick Select

1. Щёлкните правой кнопкой мыши в области чертежа и выберите «Быстрый выбор».
2. В диалоговом окне укажите: «Область применения» — весь чертеж, «Тип объекта» — например, «Линия», «Свойство» — «Слой», «Оператор» — «= равно», «Значение» — исходный слой.
3. Нажмите «ОК» — все подходящие объекты будут выделены.
4. Теперь используйте ленту или палитру, чтобы изменить их слой.

Также можно создавать группы (GROUP) или использовать фильтры слоёв, чтобы упростить последующие операции. Например, создайте группу «Окна» и присвойте всем её объектам нужный слой за один раз.

Ошибки и проблемы при переводе на другой слой

Даже опытные пользователи сталкиваются с типичными ошибками. Одна из них — объект не меняет цвет после смены слоя. Причина: свойство цвета было изменено вручную и теперь не зависит от слоя. Решение — вернуть значение «По слою» в палитре «Свойства».
Другая проблема — попытка перенести объект на несуществующий слой. AutoCAD не создаст слой автоматически, если вы ошиблись в названии. Убедитесь, что слой существует, или создайте его заранее. Также будьте осторожны при работе с блоками: если объект является частью блока, его слой нельзя изменить напрямую — нужно редактировать сам блок.

Частые ошибки и решения

• Объект остаётся прежнего цвета. Проверьте, установлено ли свойство цвета как «По слою». Если нет — измените его.
• Целевой слой не отображается в списке. Возможно, он заморожен или выключен. Откройте диспетчер слоёв (LA) и проверьте состояние слоя.
• Изменения не применяются. Убедитесь, что вы не находитесь в режиме редактирования блока или внешней ссылки.
• Объекты исчезают после смены слоя. Скорее всего, целевой слой был заморожен или заблокирован. Разморозьте его в диспетчере слоёв.

Советы по эффективному управлению слоями

Хорошая практика начинается с планирования. Перед началом проекта составьте структуру слоёв: определите стандартные имена, цвета и назначение. Используйте префиксы, например, A-WALL, E-LIGHT, M-PIPE — это упростит навигацию и совместную работу.
Регулярно проводите «чистку» чертежа. Удаляйте неиспользуемые слои через команду PURGE. Это уменьшает размер файла и снижает риск ошибок. Также рекомендуется использовать шаблоны (.dwt), в которых уже настроены нужные слои, стили и параметры.
Для командной работы внедряйте стандарты: например, ISO 13567 или собственный корпоративный стиль. Это обеспечивает единообразие и упрощает передачу чертежей между специалистами.

Практические рекомендации

• Называйте слои понятно и единообразно — избегайте аббревиатур без пояснений.
• Не используйте более 50–70 слоёв в одном чертеже — это усложняет навигацию.
• Регулярно сохраняйте копии чертежа перед массовыми изменениями.
• Используйте цветовую кодировку по международным стандартам (например, красный — демонтаж, зелёный — новое оборудование).

Экспертное мнение

Он также отмечает, что современные версии AutoCAD поддерживают динамические блоки и аннотационные слои, что требует более тонкого подхода к управлению свойствами. «Слой — это не просто контейнер, а часть системы управления данными. Подход должен быть системным».

Вопросы и ответы

Заключение

Умение переносить объекты между слоями — это не просто технический навык, а основа эффективной работы в AutoCAD. Освоив методы через палитру «Свойства», ленту и командную строку, вы сможете быстро структурировать любой чертёж, избежать ошибок и повысить свою производительность.

• Используйте палитру «Свойства» для точного контроля.
• Применяйте Quick Select и CHANGELAYER для массовых операций.
• Проверяйте соответствие свойств «По слою» после переноса.
• Создавайте шаблоны с преднастроенными слоями.
• Регулярно очищайте чертёж от неиспользуемых слоёв.
