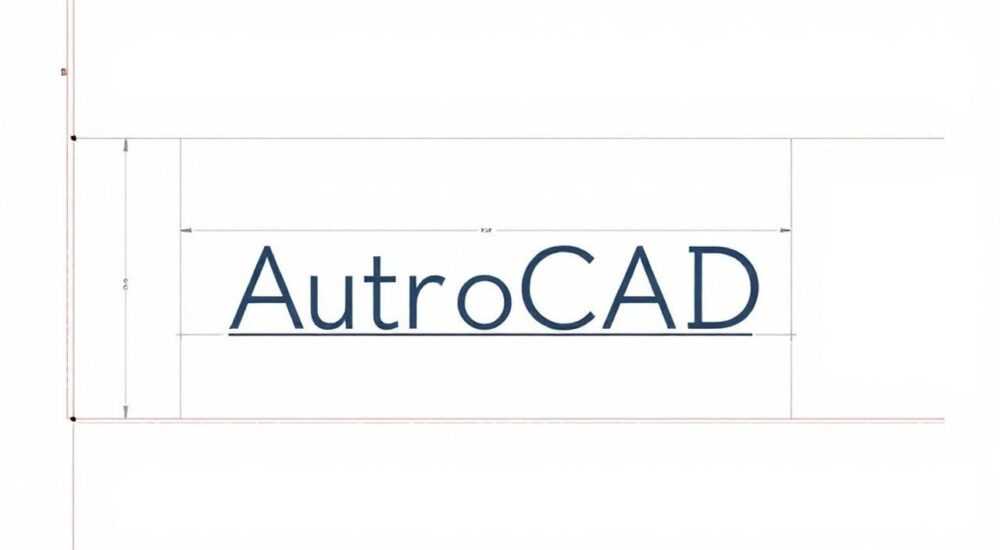

Как писать текст в автокаде на чертеже

В AutoCAD текст на чертеже — это не просто надписи, а важный элемент документации, который обеспечивает понимание проекта, передаёт технические требования и служит основой для согласования. Умение правильно добавлять, форматировать и управлять текстовыми объектами напрямую влияет на качество и профессионализм чертежа. Многие пользователи сталкиваются с проблемами: текст «прыгает», не соответствует ГОСТу, теряется при масштабировании или плохо читается.

Чтобы эффективно писать текст в AutoCAD, используйте многострочный текст (MTEXT) для большинства задач и однострочный (TEXT/DTEXT) только при необходимости. Настройте стили текста заранее, привяжите их к слоям и всегда проверяйте соответствие стандартам оформления.

Содержание статьи:

Основные типы текста в AutoCAD
Когда использовать каждый тип?
Создание текстовых объектов
Пошаговое создание многострочного текста
Управление стилями текста
Связь стилей и слоёв
Форматирование и редактирование текста
Работа с полями (Fields)
Ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Основные типы текста в AutoCAD

AutoCAD поддерживает два основных типа текстовых объектов: однострочный (DTEXT) и многострочный (MTEXT). Каждый из них имеет свои особенности, сферу применения и ограничения. Понимание различий между ними — ключ к эффективной работе.
Однострочный текст создаётся командой TEXT или DTEXT. Он представляет собой отдельный объект для каждой строки. Это означает, что если вы создадите три строки таким способом, у вас будет три независимых текстовых объекта. Такой подход удобен при работе с короткими обозначениями, маркировкой точек или номерами позиций в спецификациях.
Многострочный текст (MTEXT) — более гибкий и современный инструмент. Он позволяет работать с абзацами, применять разные шрифты, размеры и цвета внутри одного блока, использовать списки, выравнивание и перенос по словам. MTEXT идеален для аннотаций, примечаний, заголовков и пояснительных записок.

Полезно знать: В новых версиях AutoCAD рекомендуется использовать MTEXT по умолчанию. Он лучше интегрирован с системными стилями, проще масштабируется и легче поддаётся редактированию.

Когда использовать каждый тип?

Однострочный текст — когда требуется максимальная совместимость со старыми чертежами или при работе с автоматизированными системами, где каждая строка должна быть отдельным объектом.
Многострочный текст — во всех остальных случаях, особенно при создании документации, требующей структурированного оформления.

Создание текстовых объектов

Процесс добавления текста в AutoCAD начинается с выбора команды. Для однострочного текста используется команда TEXT, вызываемая через ленту, панель инструментов или командную строку. После запуска нужно указать начальную точку, высоту и угол поворота. Если высота не задана в стиле, система запросит её вручную.
Для многострочного текста используется команда MTEXT. После указания двух диагональных точек прямоугольной области открывается редактор форматированного текста. Здесь можно вводить содержимое, выбирать шрифт, размер, цвет, выравнивание и другие параметры.

«Всегда задавайте высоту текста в стиле, а не вручную при вставке. Это гарантирует единообразие и упрощает массовое редактирование.» — Алексей Петров, ведущий CAD-инженер, 15 лет опыта

Редактор MTEXT поддерживает базовые функции форматирования: полужирный, курсив, подчёркивание, надстрочные и подстрочные символы. Также доступны вставка символов (диаметр, градус, допуски), масштабирование и выравнивание по левому, правому краю, по центру или по ширине.

Пошаговое создание многострочного текста

Выберите инструмент «Многострочный текст» на вкладке «Аннотации».
Укажите противоположные углы рамки текста.
В открывшемся редакторе введите нужный текст.
Используйте панель форматирования для настройки внешнего вида.
Нажмите «Закрыть редактор», чтобы завершить ввод.

Полезно знать: Рамка текста (bounding box) не печатается, но определяет область переноса строк. Её можно изменить позже, потянув за ручки объекта.

Управление стилями текста

Стили текста — это шаблоны, определяющие внешний вид текстовых объектов. Они включают шрифт, высоту, ширину, угол наклона и другие параметры. Использование стилей позволяет стандартизировать оформление и легко вносить изменения на всех листах одновременно.
Для управления стилями используется диалоговое окно «Стили текста», которое вызывается командой STYLE или через «Диспетчер параметров чертежа». Здесь можно создавать, редактировать и удалять стили.
Рекомендуется создавать отдельные стили для разных типов текста:

«ОСНОВНОЙ_ТЕКСТ» — для пояснений и аннотаций;
«ЗАГОЛОВОК» — крупный шрифт для названий;
«СПЕЦИФИКАЦИЯ» — узкий шрифт для таблиц;
«ГОСТ» — с шрифтом, соответствующим ГОСТ 2.304–81 (например, «gost type a»).

Параметр стиля	Рекомендуемое значение	Примечание
Шрифт	gost type a, isocp.shx или Arial	Для ГОСТ — SHX, для печати — TTF
Высота	0 (нулевая)	Позволяет задавать высоту при создании текста
Ширина	1.0	Не сжимать и не растягивать
Наклон	0°	Для технического шрифта

Связь стилей и слоёв

Лучшая практика — привязывать стили текста к слоям. Например, слой «АННОТАЦИИ» может иметь текущий стиль «ОСНОВНОЙ_ТЕКСТ». Это снижает риск ошибок и ускоряет работу. При переключении слоя активируется соответствующий стиль.

Полезно знать: Если в стиле установлена высота 0, то при создании текста AutoCAD запросит её значение. Это даёт гибкость. Если высота задана в стиле — все тексты будут одинакового размера.

Форматирование и редактирование текста

После создания текстовый объект можно изменить с помощью команды ED (для однострочного) или двойного щелчка (для MTEXT). Редактор MTEXT поддерживает форматирование фрагментов текста: выделите часть и примените нужный эффект.
Доступны следующие функции:

Изменение шрифта и размера для выделенного фрагмента;
Добавление надстрочных/подстрочных символов (например, м²);
Вставка специальных символов: диаметр (%%C), градус (%%D), плюс-минус (%%P);
Создание списков (маркированных и нумерованных);
Выравнивание абзацев.

Для быстрой вставки символов используйте контекстное меню в редакторе или панель «Символы». Также можно вводить коды напрямую: %%U — подчёркивание, %%O — зачёркивание.

Работа с полями (Fields)

Поля — это динамические значения, которые обновляются автоматически. Например, можно вставить поле с именем чертежа, датой, номером листа или масштабом. Это особенно полезно в основной надписи.
Чтобы вставить поле:

Откройте редактор MTEXT.
Нажмите кнопку «Поле» на панели.
Выберите категорию (например, «Дата и время»), тип поля («Текущая дата»), формат.
Подтвердите выбор.

Поле будет отображаться как обычный текст, но при открытии чертежа или обновлении данных — меняться.

Полезно знать: Чтобы обновить все поля в чертеже, используйте команду REGEN или FIELDDISPLAY для временного скрытия/отображения полей.

Ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают типичные ошибки при работе с текстом. Знание этих ловушек помогает экономить время и избегать доработок.

Разные шрифты на разных компьютерах — если используется TrueType-шрифт, которого нет на другом ПК, AutoCAD заменит его. Решение: использовать SHX-шрифты или встраивать шрифты в чертёж (команда FONTALT).
Текст не читается при печати — часто из-за маленького размера или неправильного масштаба аннотаций. Решение: соблюдать минимальную высоту 2.5 мм для распечатки в масштабе 1:1.
Потеря форматирования при экспорте — при сохранении в PDF или DWF могут исчезнуть стили. Решение: использовать режим печати «Масштабировать по размеру бумаги» и проверять предварительный просмотр.
Разрывы строк в неподходящих местах — возникают при слишком узкой рамке MTEXT. Решение: увеличьте рамку или вручную установите переносы с помощью Shift+Enter.

Ошибка	Причина	Решение
Текст отображается как ???	Отсутствует шрифт	Установите шрифт или задайте замену через FONTALT
Высота текста не соответствует ГОСТ	Высота задана в миллиметрах, но чертёж в метрах	Настройте единицы измерения и масштаб аннотаций
Поля не обновляются	Автоматическое обновление отключено	Проверьте переменную FIELDAUTOCALC

Экспертное мнение

«Самая частая ошибка — это отсутствие стандартизации. Каждый инженер создаёт свой стиль текста, и в итоге чертеж выглядит как коллаж. Я рекомендую внедрять шаблоны (.dwt) с готовыми стилями, слоями и размерными стилями. Это экономит до 30% времени на оформление.» — Марина Сидорова, руководитель BIM-отдела в строительной компании, 12 лет в CAD

Марина также отмечает важность использования динамических блоков с атрибутами. «Представьте: вы создаёте основную надпись как блок с полями. При изменении проекта — всё обновляется автоматически. Никаких ручных исправлений.»

Вопросы и ответы

Как сделать текст по кривой линии?

Встроенного инструмента для изгиба текста вдоль кривой в AutoCAD нет. Однако можно использовать команду ARCTEXT из дополнения Express Tools. Установите Express Tools, запустите ARCTEXT, укажите дугу и введите текст. Текст автоматически выровняется по дуге.

Почему текст не печатается цветом?

Проверьте настройки печати: в диспетчере печати убедитесь, что используется таблица стилей печати, не преобразующая всё в чёрный цвет (например, monochrome.ctb). Также убедитесь, что цвет текста не установлен как «По слою», а сам слой имеет нужный цвет.

Как быстро изменить шрифт у всех текстов?

Используйте команду FIND для поиска текста, затем в диалоговом окне выберите «Заменить» и укажите новый стиль. Или через «Быстрый выбор» (QSELECT) выберите все объекты MTEXT, назначьте им новый стиль в палитре «Свойства».

Можно ли использовать русские шрифты с кириллицей?

Да, большинство современных шрифтов (Arial, Times New Roman, Calibri) поддерживают кириллицу. Для ГОСТа используйте SHX-шрифты: gost type a, isocp.shx. Убедитесь, что в системе установлены нужные шрифты.

Как настроить автозамену (например, «диам» → Ø)?

В AutoCAD есть функция автозамены. Перейдите в «Параметры» → «Чертёж» → «Замена текста». Добавьте пару: «диам» → «%%C». Теперь при вводе «диам» и последующем редактировании текста система предложит замену.

Заключение

Работа с текстом в AutoCAD — это не просто ввод надписей, а часть системного подхода к созданию качественной технической документации. Правильное использование стилей, понимание различий между MTEXT и DTEXT, а также знание возможностей форматирования и полей позволяют значительно повысить производительность и точность.

Главное — стандартизировать процессы. Создайте шаблон чертежа с готовыми стилями, слоями и блоками. Обучите команду единым правилам. Это снизит количество ошибок, ускорит выпуск документации и обеспечит соответствие стандартам.

Предпочитайте MTEXT однострочному тексту для большинства задач.
Всегда используйте стили текста и настраивайте их до начала работы.
Применяйте поля для динамических данных, таких как дата и имя файла.
Проверяйте отображение текста на разных устройствах и при печати.
Внедряйте шаблоны и стандарты в командной работе.
