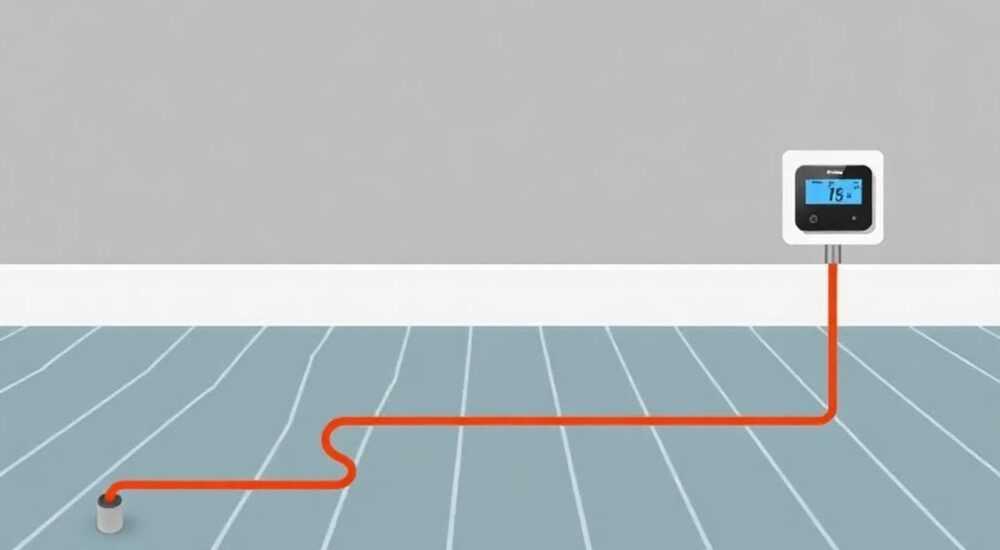

Как подключать теплый пол к сети с терморегулятором правильно

Подключение теплого пола к сети через терморегулятор — это ответственный этап монтажа системы обогрева, от которого зависят эффективность, безопасность и долговечность всей конструкции. Неправильное подключение может привести к перегреву, выходу из строя нагревательного элемента или даже возгоранию. Чтобы избежать проблем, необходимо соблюдать нормы ПУЭ (Правил устройства электроустановок), выбирать подходящее оборудование и точно следовать схеме подключения.

Как выбрать подходящий терморегулятор для теплого пола

Терморегулятор — «мозг» системы теплого пола. Он отслеживает температуру в помещении и автоматически включает или отключает нагрев, поддерживая заданный режим. От правильного выбора устройства зависит не только комфорт, но и срок службы самого пола.
Существует три основных типа терморегуляторов:

• Механические — простые, недорогие модели с поворотным переключателем. Не имеют точной настройки и программирования, но надежны в эксплуатации.
• Электронные цифровые — с дисплеем и кнопочным управлением. Позволяют выставлять температуру с точностью до 0,5 °C, часто оснащены таймером.
• Программируемые и Wi-Fi — самые продвинутые. Можно задавать расписание на неделю, управлять системой удаленно через смартфон, интегрировать в «умный дом».

При выборе терморегулятора ориентируйтесь на мощность теплого пола. Устройства бывают на 6 А, 10 А, 16 А. Для полов мощностью до 3,5 кВт подойдёт модель на 16 А. Если нагрузка выше — потребуется силовой модуль или монтаж через контактор.

Рекомендации по установке

• Устанавливайте терморегулятор на высоте 30–90 см от пола — чтобы датчик не влиял на работу.
• Избегайте размещения рядом с источниками тепла: батареями, окнами, прямыми солнечными лучами.
• Выбирайте модели с функцией защиты от замерзания — особенно важно для дач и загородных домов.

Подготовка к подключению: что нужно знать до начала работ

Перед тем как подключить теплый пол к сети, важно выполнить ряд подготовительных шагов. Они помогут избежать ошибок и обеспечат безопасную эксплуатацию.
Во-первых, убедитесь, что монтаж нагревательного кабеля или матов уже завершён. Кабель должен быть уложен ровно, без перегибов и натяжек. Все соединения — опрессованы и заизолированы. После укладки проводится проверка сопротивления мультиметром: оно должно соответствовать паспортным данным (обычно указывается в омметрах).
Во-вторых, проложите гофрированную трубку от места установки терморегулятора до пола — в неё будет помещён датчик температуры. Это позволит при необходимости извлечь датчик для замены, не разрушая стяжку.

В-третьих, подготовьте электрический щиток. Для теплого пола требуется отдельная линия с автоматическим выключателем и УЗО (устройство защитного отключения). Сечение кабеля выбирается исходя из мощности: для нагрузки до 3 кВт — 2,5 мм² медного кабеля ВВГнг.

Необходимые инструменты

1. Отвёртки (крестовая и плоская)
2. Индикаторная отвёртка или мультиметр
3. Кусачки и stripper для зачистки изоляции
4. Наконечники НШВИ для проводов (рекомендуется)
5. Клеммные колодки или WAGO-соединители

Схема подключения теплого пола к терморегулятору

Стандартная схема подключения одинакова для большинства моделей терморегуляторов. На корпусе устройства есть маркировка клемм:

• L — фаза (подключается к автомату в щитке)
• N — ноль (подключается к нулевой шине)
• T — подключение датчика температуры пола
• 1 или LOAD — выход на нагревательный кабель (фаза)
• 2 — ноль на кабель (если предусмотрен)

Подключение выполняется в следующем порядке:

1. Отключите питание в щитке.
2. Подведите фазу (L) и ноль (N) к терморегулятору от УЗО.
3. Подключите два провода датчика температуры к клеммам T (полярность не важна).
4. Выходные провода (LOAD) подключите к нагревательному кабелю: фаза — к жиле кабеля, ноль — ко второй жиле.
5. Заземляющий провод (если есть экран у кабеля) подключите к шине PE.

Особенности подключения разных систем

• Инфракрасный пленочный пол — требует подключения через специальные зажимы к краям пленки. Подключается параллельно, с обязательным изолированием нерабочих сторон.
• Кабельный пол — подключается концом к терморегулятору, начало остаётся в монтажной муфте.
• Стержневой пол — имеет параллельное подключение секций, устойчив к повреждениям.

Пожаробезопасность и защита: УЗО, автомат, заземление

Электрический теплый пол — это повышенная нагрузка на сеть. Без должной защиты существует риск перегрева, короткого замыкания и пожара. Поэтому система должна быть защищена на трёх уровнях:

• Автоматический выключатель — защищает от перегрузки и короткого замыкания. Выбирается по току: для 16 А — автомат на 20 А (с запасом).
• УЗО (Устройство защитного отключения) — реагирует на утечку тока. Обязательно для всех систем в ванных, кухнях, детских. Ток срабатывания — 30 мА.
• Заземление — отводит ток при пробое изоляции. Особенно важно при использовании экранированных кабелей.

Если мощность пола превышает 3 кВт, рекомендуется использовать дифференциальный автомат — он объединяет функции УЗО и автоматического выключателя.

Частые ошибки при подключении и как их избежать

Даже опытные мастера допускают ошибки. Вот наиболее распространённые:

• Подключение без УЗО — грубое нарушение норм безопасности. Даже если автомат стоит, УЗО необходимо.
• Неправильная установка датчика — слишком близко к стене или над кабелем. Это даёт неверные показания.
• Использование розетки вместо стационарного подключения — создает дополнительный переход, который может греться.
• Подключение нескольких контуров к одному терморегулятору без расчёта — перегрузка устройства, выход из строя.
• Отсутствие заземления экрана кабеля — при пробое изоляции возможен удар током.

Чек-лист перед включением

1. Проверено сопротивление кабеля — совпадает с паспортом?
2. Установлено УЗО и автомат нужного номинала?
3. Датчик температуры в гофре и правильно расположен?
4. Все соединения надёжно заизолированы?
5. Питание отключено при монтаже?

Эксплуатация и настройка терморегулятора после подключения

После подключения система готова к тестовому запуску. Включите автомат и УЗО, затем подайте питание на терморегулятор. На дисплее должно появиться текущее значение температуры.
Настройка зависит от типа регулятора:

• На механическом — просто поверните ручку до нужного значения (рекомендуется 24–27 °C для жилых помещений).
• На цифровом — установите желаемую температуру кнопками, активируйте таймер, если нужно.
• На Wi-Fi модели — подключитесь к приложению, задайте расписание, настройте уведомления.

Первые 24–48 часов наблюдайте за работой системы. Проверьте, включается ли нагрев, корректно ли отображается температура, нет ли постороннего запаха или шума.

Экспертное мнение

Надёжность системы тёплого пола зависит не столько от стоимости оборудования, сколько от качества монтажа и соблюдения норм подключения. Даже самый дорогой кабель выйдет из строя при неправильной установке датчика или отсутствии УЗО. Ключевые принципы: разделение линий, использование качественных соединителей, строгое соответствие схеме.
Особое внимание уделяйте местам соединений — они являются слабым звеном. Предпочтительнее использовать пружинные клеммы WAGO или винтовые колодки с наконечниками. Скручивания «народным способом» недопустимы.
Также важно понимать, что тёплый пол — это не основной, а дополнительный источник тепла. Его задача — создать комфорт, а не компенсировать потери тепла в плохо утеплённом доме. Перед монтажом оцените теплоизоляцию помещения.

Вопросы и ответы

Заключение

Правильное подключение теплого пола к сети через терморегулятор — это комплексная задача, требующая знаний в электротехнике и строгого соблюдения норм безопасности. Главное — не торопиться, проверять каждый этап и использовать качественные материалы.

• Всегда используйте терморегулятор — он экономит энергию и продлевает срок службы кабеля.
• Подключайте систему только через УЗО и автомат, с заземлением.
• Проверяйте сопротивление кабеля до и после укладки.
• Устанавливайте датчик температуры в гофре, на равном удалении от витков кабеля.
• Избегайте типичных ошибок: скруток, подключения к розетке, игнорирования защиты.
